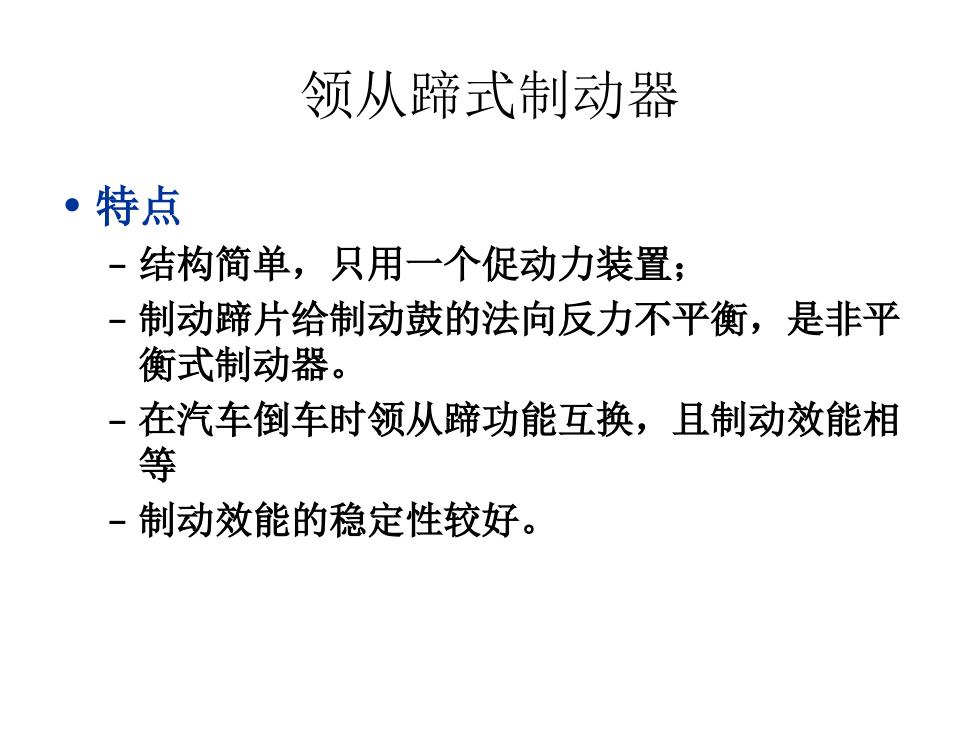

领从蹄式制动器·特点一结构简单，只用一个促动力装置－制动蹄片给制动鼓的法向反力不平衡，是非平衡式制动器。一在汽车倒车时领从蹄功能互换，且制动效能相等一制动效能的稳定性较好
领从蹄式制动器 • 特点 – 结构简单，只用一个促动力装置； – 制动蹄片给制动鼓的法向反力不平衡，是非平 衡式制动器。 – 在汽车倒车时领从蹄功能互换，且制动效能相 等 – 制动效能的稳定性较好

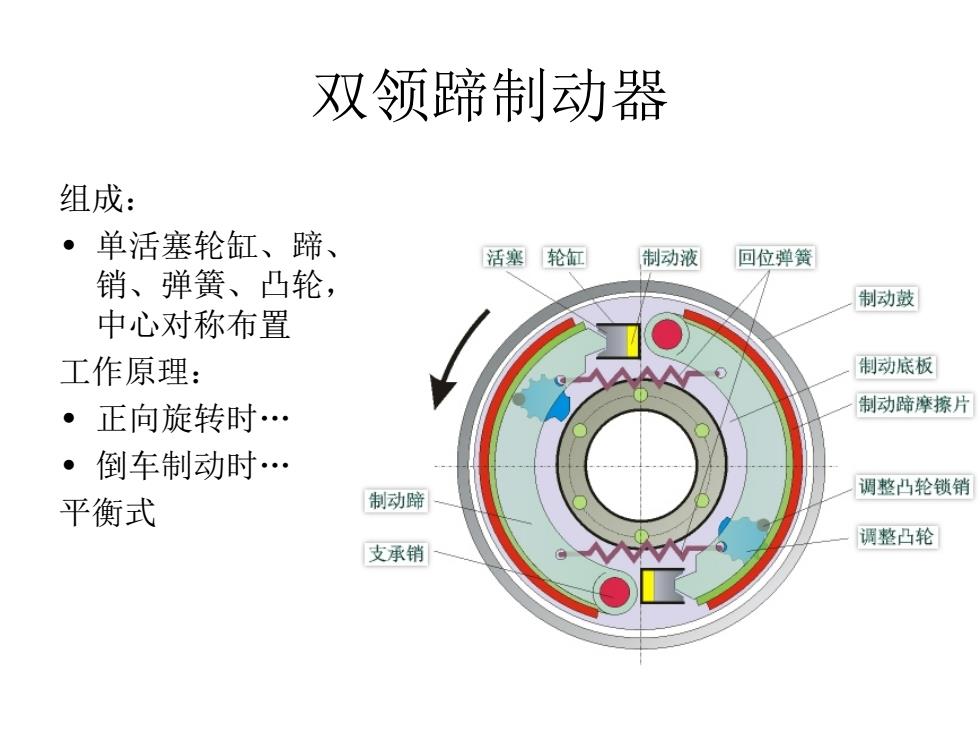

双领蹄制动器组成：·单活塞轮缸、蹄、轮缸活塞制动液回位弹簧销、弹簧、凸轮，制动鼓中心对称布置制动底板工作原理：制动蹄摩擦片正向旋转时.·倒车制动时调整凸轮锁销制动蹄平衡式调整凸轮支承销C
双领蹄制动器 组成： • 单活塞轮缸、蹄、 销、弹簧、凸轮， 中心对称布置 工作原理： • 正向旋转时. • 倒车制动时. 平衡式

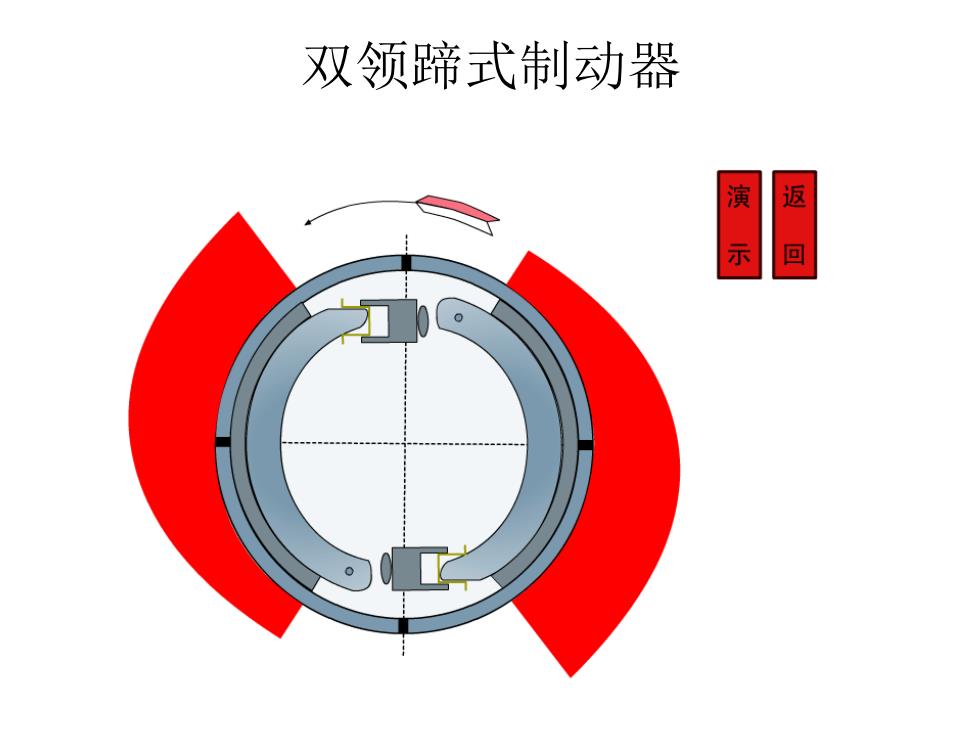

双领蹄式制动器演返回示O
双领蹄式制动器

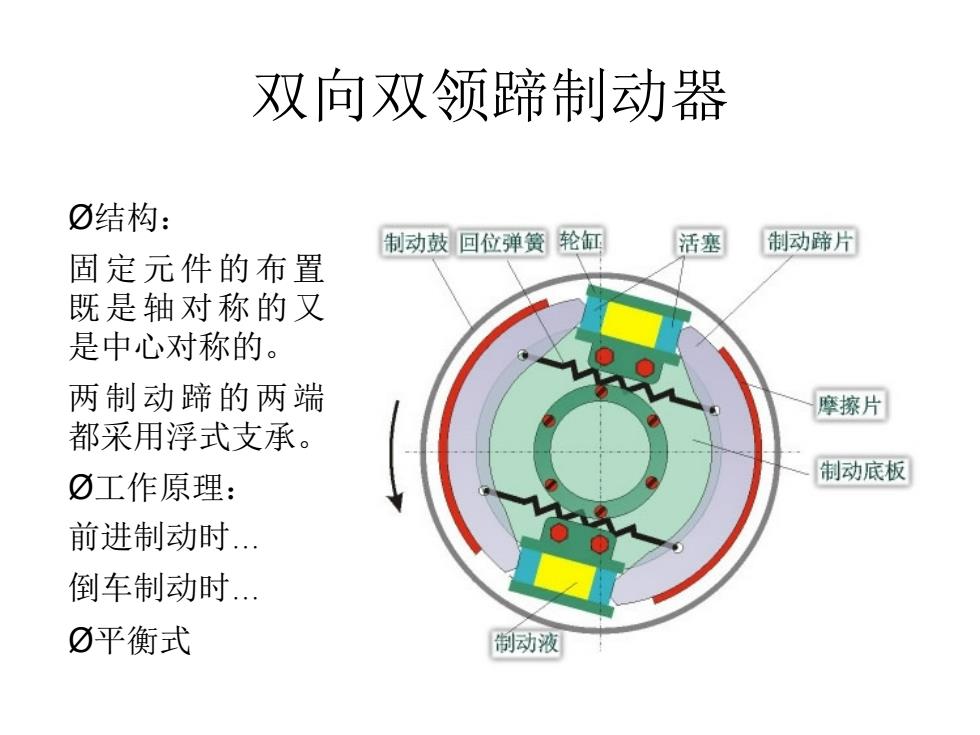

双向双领蹄制动器①结构：轮缸制动蹄片活塞制动鼓回位弹簧固定元件的布置既是轴对称的又是中心对称的。两制动蹄的两端摩擦片都采用浮式支承。制动底板①工作原理：前进制动时..倒车制动时..①平衡式制动液
双向双领蹄制动器 Ø结构： 固定元件的布置 既是轴对称的又 是中心对称的。 两制动蹄的两端 都采用浮式支承。 Ø工作原理： 前进制动时. 倒车制动时. Ø平衡式

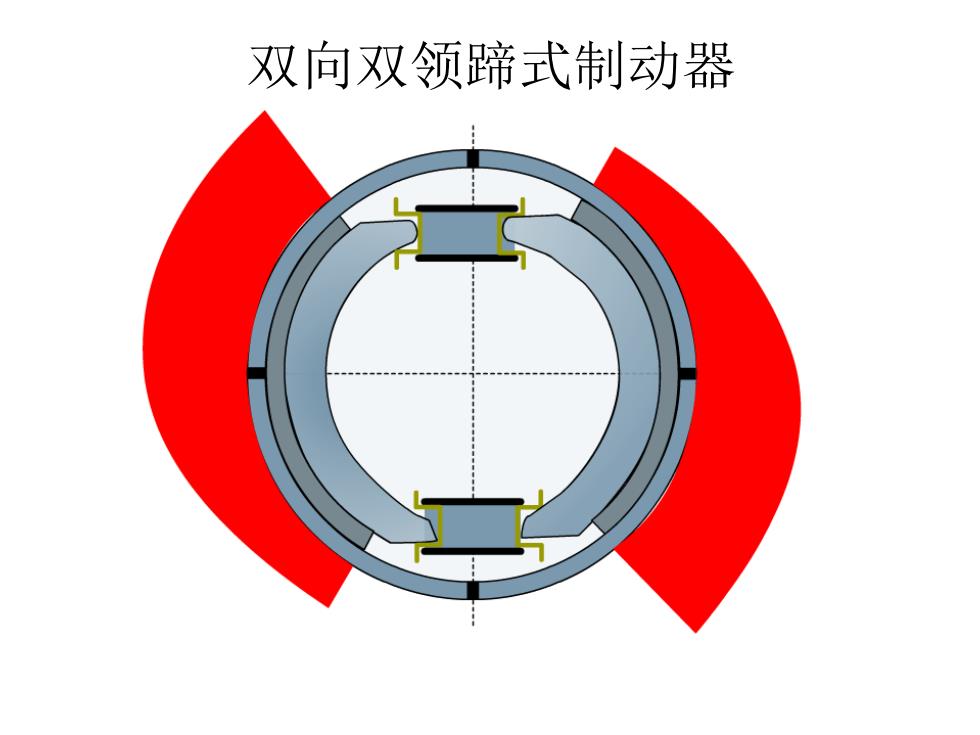

双向双领蹄式制动器
双向双领蹄式制动器
