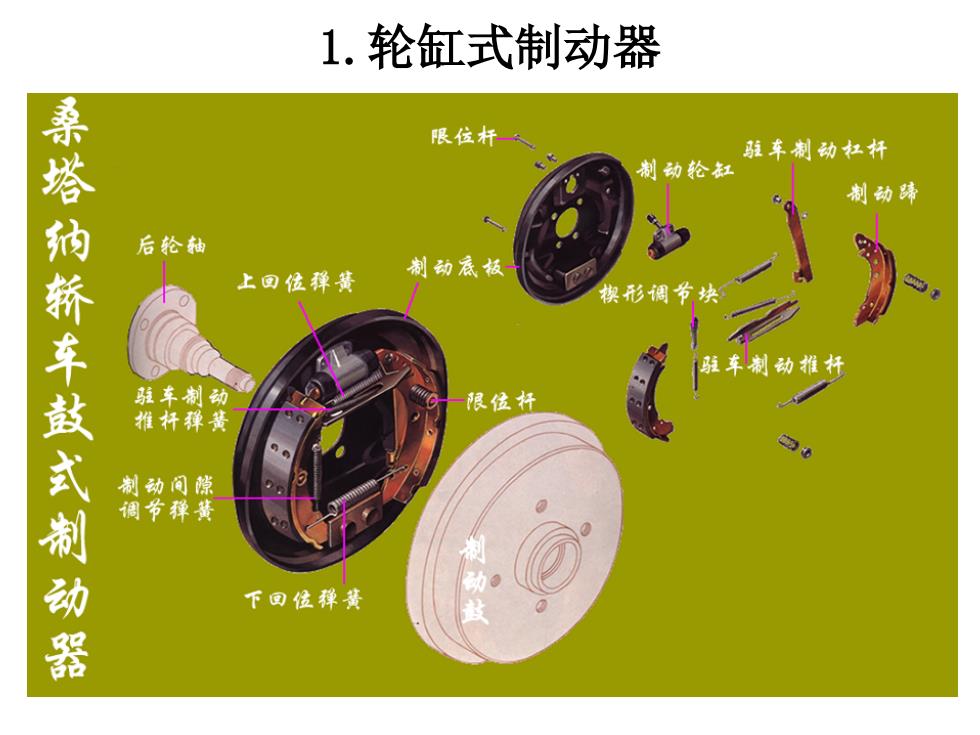

1.轮缸式制动器桑塔纳矫车鼓式制动器限位杆驻车制动杠杆制动轮缸制动蹄后轮轴制动底板上回佳弹簧楔形调节块驻车制动推杆驻车制动限位杆推杆弹簧制动间隙调节弹簧刺动鼓下回位弹黄O
1.轮缸式制动器
制动轮缸活塞制动底板活塞顶块制动蹄复位弹簧制动鼓领从蹄式制动器制动低板制动轮缸调整凸轮摩擦片R电调整凸轮锁销B调整凸轮Q-福压紧弹簧O-后制动蹄前制动蹄D制动蹄复位弹簧制动蹄AB一B限位杆D向前制动蹄C-支承销后制动蹄弹簧垫圈弹黄盘制动蹄限位弹簧螺母支承销内端面上的标记北京BJ2023型汽车后轮制动器
领从蹄式制动器

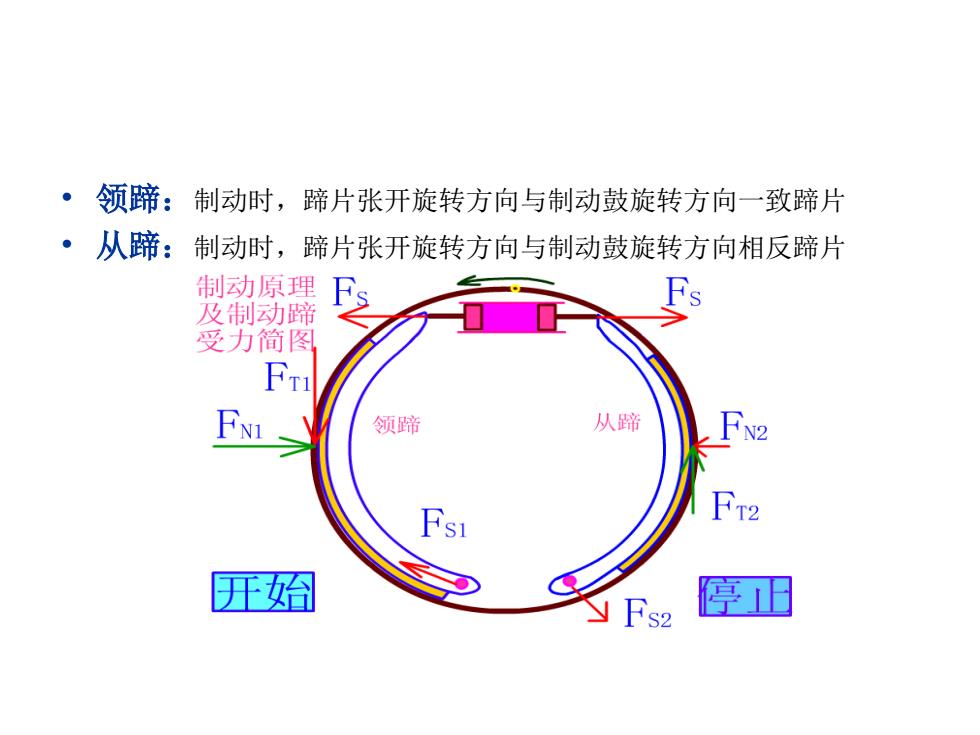

领蹄：制动时，蹄片张开旋转方向与制动鼓旋转方向一致蹄片从蹄：制动时，蹄片张开旋转方向与制动鼓旋转方向相反蹄片制动原理FsFU及制动蹄受力简图FT1FN1从蹄Fn2领蹄FT2Fs1开始停正Fs2
• 领蹄：制动时，蹄片张开旋转方向与制动鼓旋转方向一致蹄片 • 从蹄：制动时，蹄片张开旋转方向与制动鼓旋转方向相反蹄片
①领蹄的受力情况Fs制动轮缸产生促动力F5LFAFN2制动鼓对领蹄作用力：FsiF2Fnl、Ftl2QFs2Fti与促动力F,产生的绕43支点3的力矩同向，使领蹄压得更紧，法向力图25-3：等促动力制动器的Fn增加。制动蹄受力示意图1-领蹄；2-从蹄；3、4-支点；5-制动鼓
Ø领蹄的受力情况 制动轮缸产生促动力Fs 制动鼓对领蹄作用力： Fn1、Ft1 Ft1与促动力Fs产生的绕 支点3的力矩同向，使 领蹄压得更紧，法向力 Fn1增加

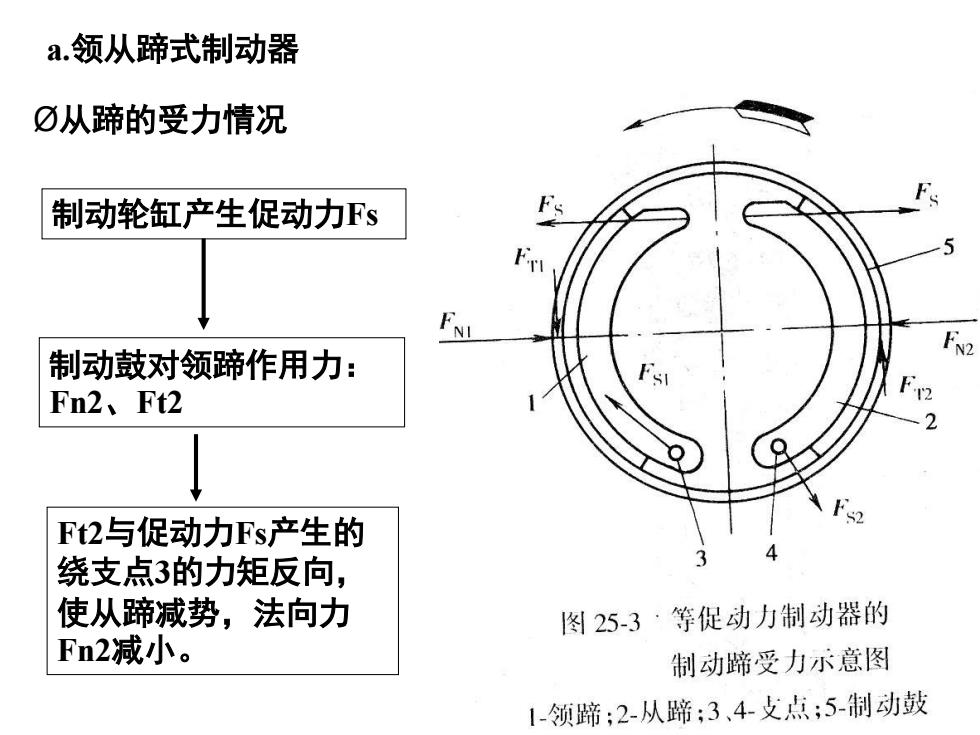

a.领从蹄式制动器①从蹄的受力情况Fs制动轮缸产生促动力FsFFNYFN2制动鼓对领蹄作用力：FsiFr2Fn2、Ft22QFs2Ft2与促动力Fs产生的43绕支点3的力矩反向，使从蹄减势，法向力图25-3：等促动力制动器的Fn2减小。制动蹄受力示意图1-领蹄；2-从蹄：3、4-支点；5-制动鼓
a.领从蹄式制动器 Ø从蹄的受力情况 制动轮缸产生促动力Fs 制动鼓对领蹄作用力： Fn2、Ft2 Ft2与促动力Fs产生的 绕支点3的力矩反向， 使从蹄减势，法向力 Fn2减小
