双从蹄式制动器演返示回制动过程继续，制动力不断增大
双从蹄式制动器

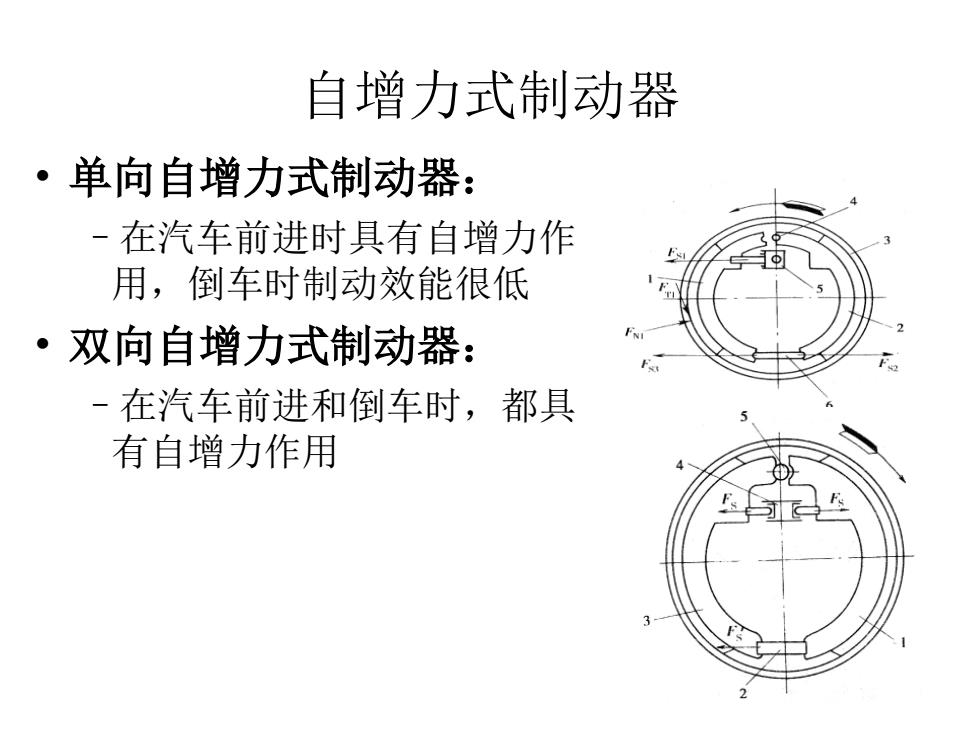

自增力式制动器·单向自增力式制动器：一在汽车前进时具有自增力作用，倒车时制动效能很低·双向自增力式制动器：F一在汽车前进和倒车时，都具有自增力作用FsF
自增力式制动器 • 单向自增力式制动器： –在汽车前进时具有自增力作 用，倒车时制动效能很低 • 双向自增力式制动器： –在汽车前进和倒车时，都具 有自增力作用
n单向自增力式制动器①组成：轮缸支承销第一制动蹄制动鼓Fs1第二制动蹄摩擦片第一制动蹄浮动顶杆T1第二制动蹄支承销N1S1回位弹簧Fs2顶杆①工作原理：前进制动时...，Fs2大于Fs1；倒车制动时...，制动效能极低
n 单向自增力式制动器 Ø组成： 第一制动蹄 第二制动蹄 浮动顶杆 支承销 回位弹簧 Ø工作原理： 前进制动时.，FS2大于FS1 ；倒车制动时.，制动效能极低
单向自增力式蹄式制动器第一步第二步第一制动蹄第二制动蹄支承销Fsi制动鼓制动轮缸顶杆
单向自增力式蹄式制动器

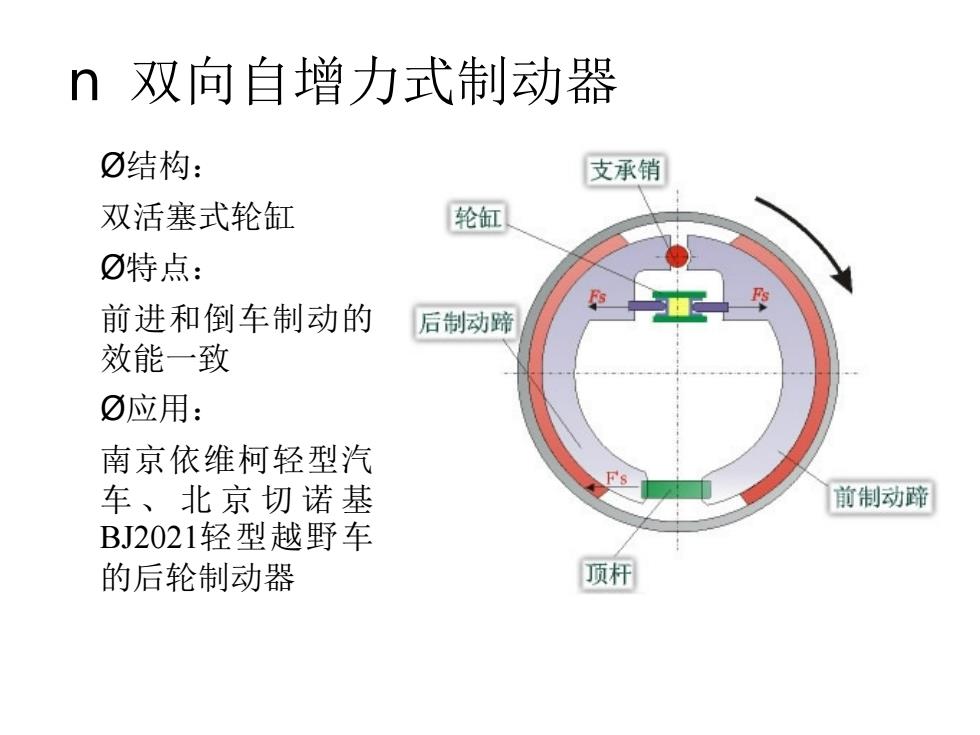

n 双向自增力式制动器①结构:支承销双活塞式轮缸轮缸①特点：FsFs前进和倒车制动的后制动蹄效能一致①应用:南京依维柯轻型汽前制动蹄车、北京切诺基BJ2021轻型越野车顶杆的后轮制动器
n 双向自增力式制动器 Ø结构： 双活塞式轮缸 Ø特点： 前进和倒车制动的 效能一致 Ø应用： 南京依维柯轻型汽 车 、 北 京 切 诺 基 BJ2021轻型越野车 的后轮制动器
