第十九章 汽车转向系统
概述第一节S汽车转向系统的功用①保证汽车按驾驶员的意志进行转向和正常行驶S汽车转向系统的分类与组成机械转向系统：7以驾驶员体力为转向能源，所有传力件是机械零件i主要由转向操纵机构、转向器、转向传动机构组成。①动力转向系统：福i驾驶员体力（小部分）和发动机动力（大部分)为转向能源。i组成：在机械转向系统的基础上增加转向加力装置
第一节概 述 § 汽车转向系统的功用 Ø保证汽车按驾驶员的意志进行转向和正常行驶。 § 汽车转向系统的分类与组成 Ø 机械转向系统: ¡ 以驾驶员体力为转向能源，所有传力件是机械零件。 ¡ 主要由转向操纵机构、转向器、转向传动机构组成。 Ø动力转向系统: ¡ 驾驶员体力（小部分）和发动机动力（大部分)为转向 能源。 ¡ 组成：在机械转向系统的基础上增加转向加力装置
嘉祥机械转向系统的组成转向器方向盘转向器转向操纵机构转向轴传动轴转向摇臂直拉杆转向节臂转向节转向传动机构转向节.梯形臂梯形臂横拉杆OT
机械转向系统的组成 转向器 转向操纵机构 转向传动机构

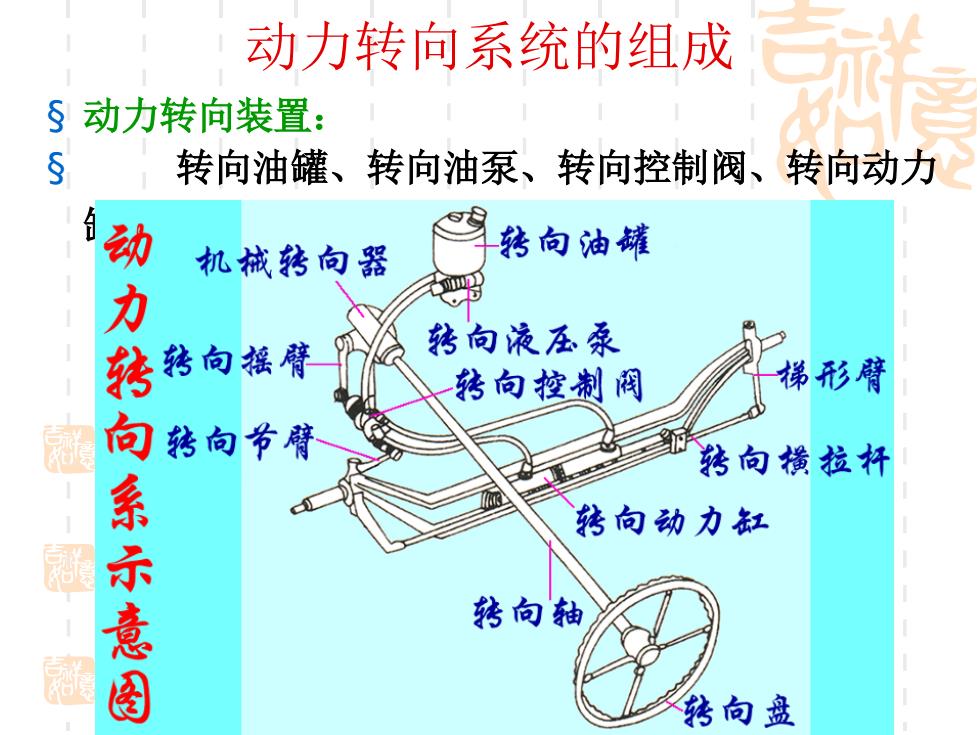

动力转向系统的组成吉祥81动力转向装置：转向油罐、转向油泵、转向控制阀、转向动力台转向油罐动力转向系示意图机械转向器转向液压泵转向摇臂梯形臂转向控制阀花转向节臂转向横拉杆转向动力缸转向轴转向盘
动力转向系统的组成 § 动力转向装置： § 转向油罐、转向油泵、转向控制阀、转向动力 缸

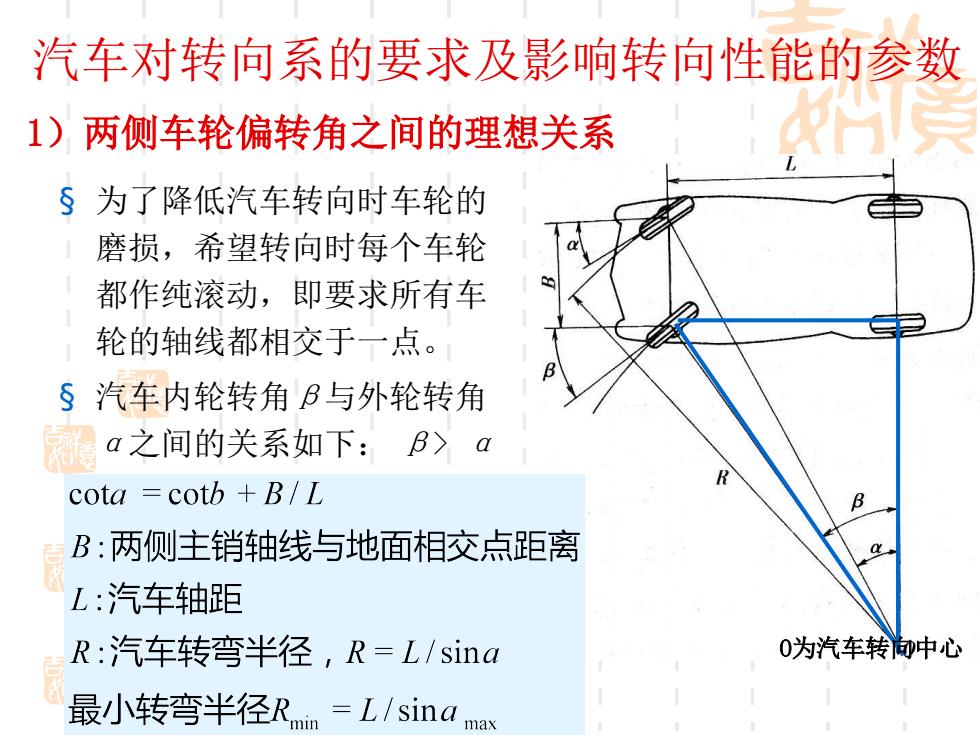

汽车对转向系的要求及影响转向性能的参数1）两侧车轮偏转角之间的理想关系为了降低汽车转向时车轮的磨损，希望转向时每个车轮都作纯滚动，即要求所有车轮的轴线都相交于一点。S汽车内轮转角B与外轮转角α之间的关系如下：β>cota=cotb + B/ LβB：两侧主销轴线与地面相交点距离aL：汽车轴距0为汽车转尚中心R：汽车转弯半径R=L/sina最小转弯半径Rmin=L/sinamax
1）两侧车轮偏转角之间的理想关系 § 为了降低汽车转向时车轮的 磨损，希望转向时每个车轮 都作纯滚动，即要求所有车 轮的轴线都相交于一点。 § 汽车内轮转角β与外轮转角 α之间的关系如下： β> α O为汽车转向中心 汽车对转向系的要求及影响转向性能的参数
