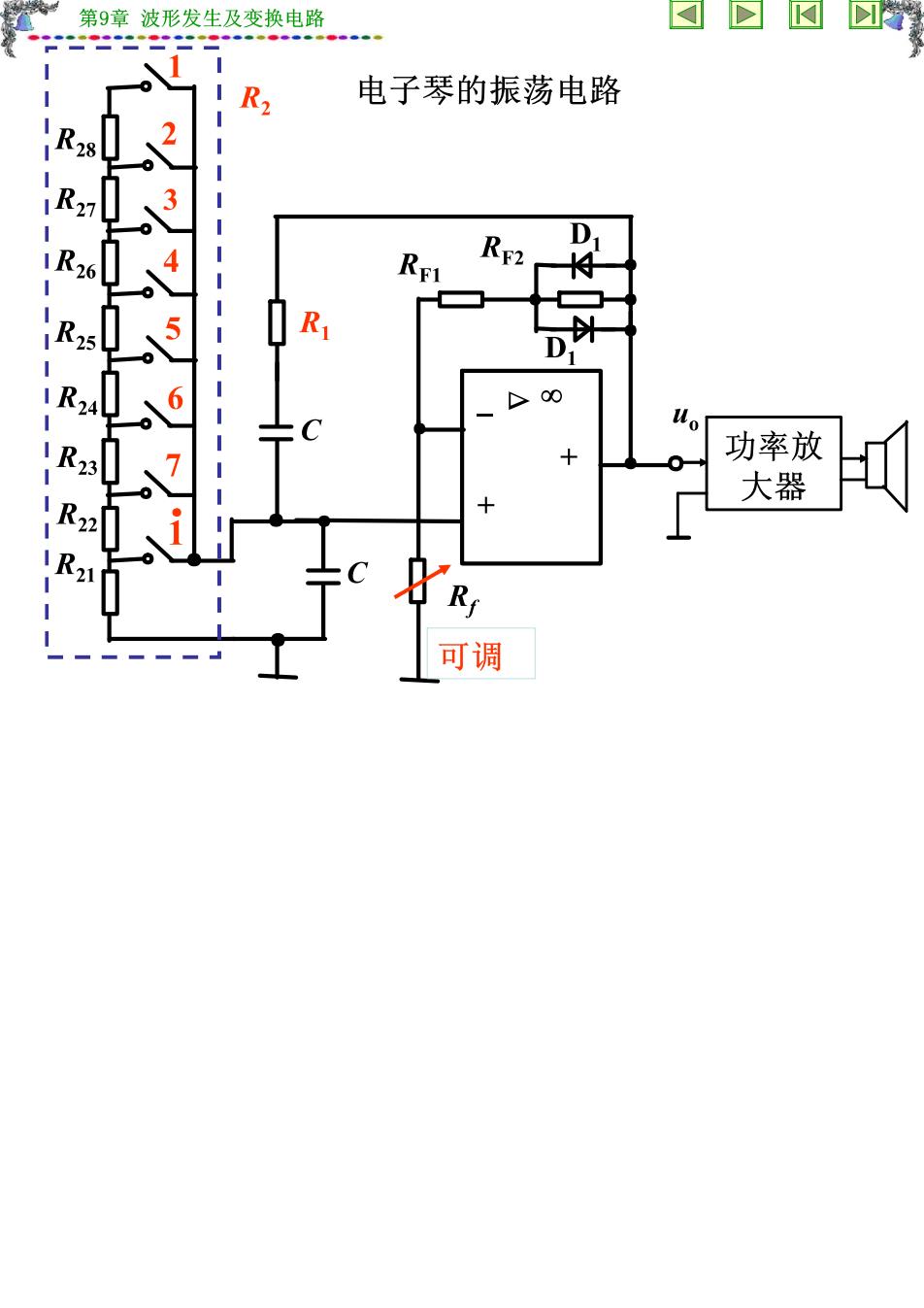

第9章波形发生及变换电路 电子琴的振荡电路 28 27 26 RF2 R D 00 24 23 + 功率放 大器 R R 1 可调

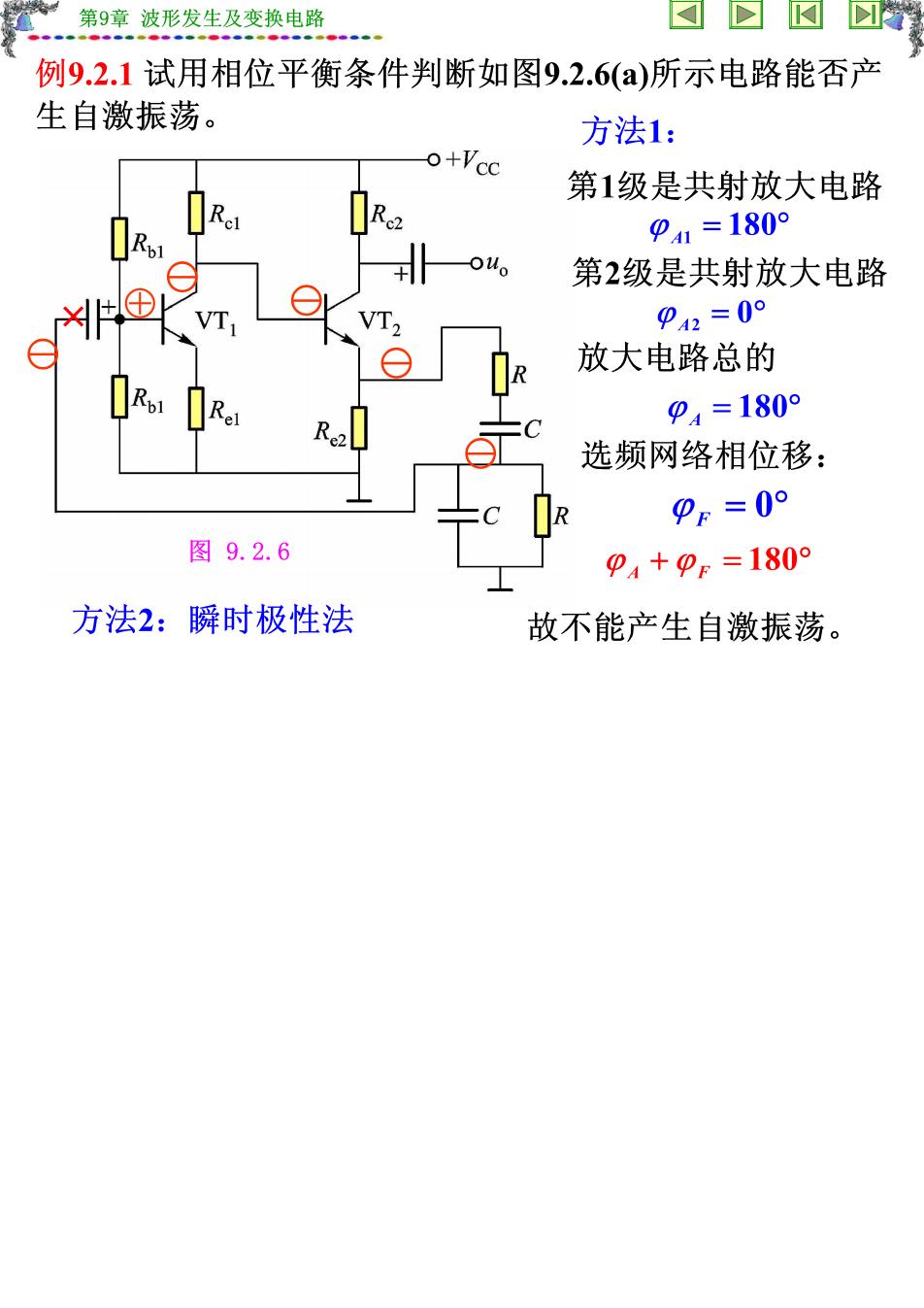

第9章波形发生及变换电路 例9.2.1试用相位平衡条件判断如图9.2.6(a)所示电路能否产 生自激振荡。 方法1： o+Vcc 第1级是共射放大电路 941=180° 第2级是共射放大电路 ®！ P42=0° 放大电路总的 p4=180° 选频网络相位移： PF=0° 图9.2.6 P4+pF=180° 方法2：瞬时极性法 故不能产生自激振荡

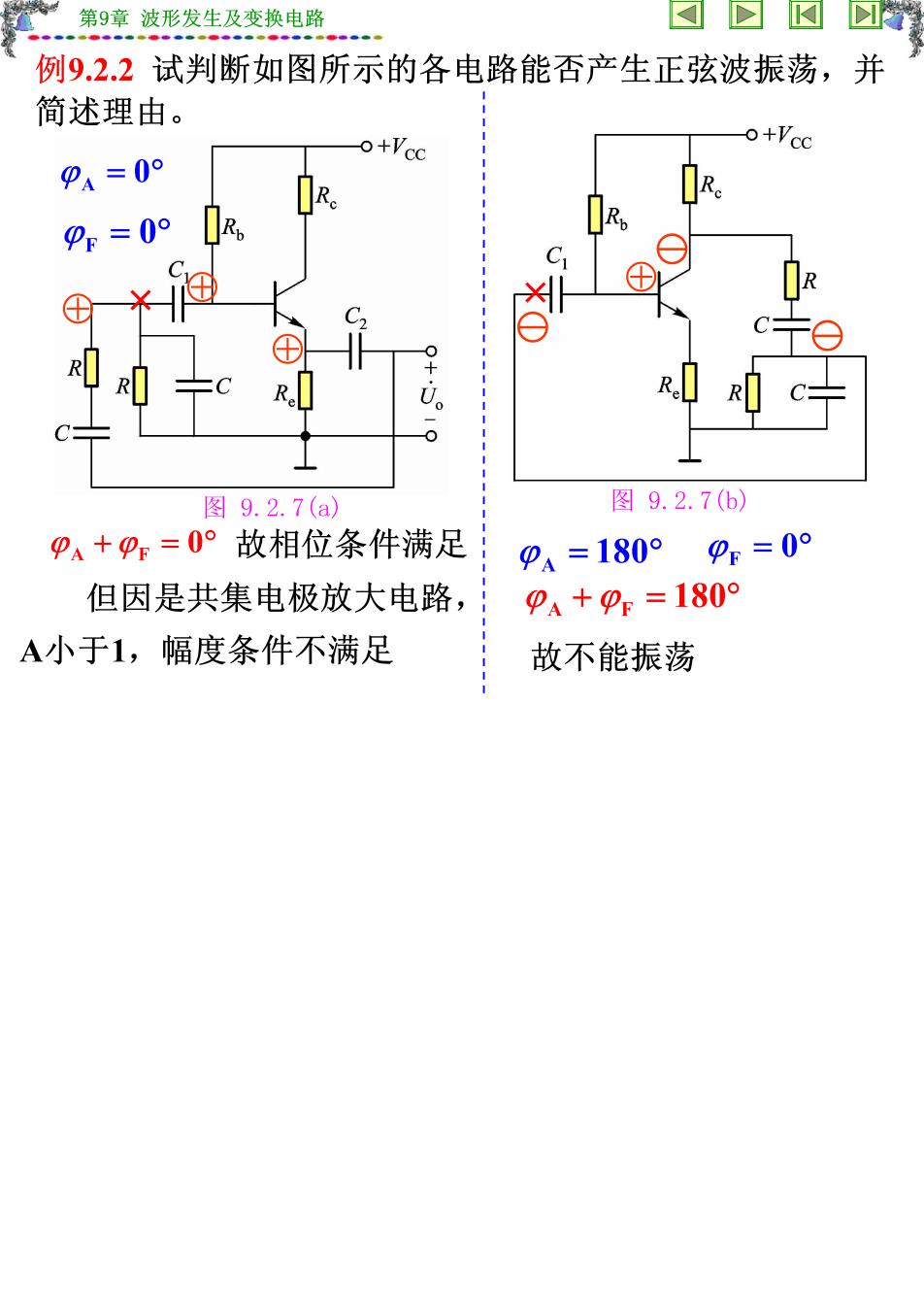

第9章波形发生及变换电路 例9.2.2试判断如图所示的各电路能否产生正弦波振荡，并 简述理由。 o+Vcc o+Vcc PA=0° =0° 10-0 图9.2.7(a) 图9.2.7(b) pA+Pp=0°故相位条件满足 p4=180°p=0° 但因是共集电极放大电路， 0+pp=180° A小于1，幅度条件不满足 故不能振荡

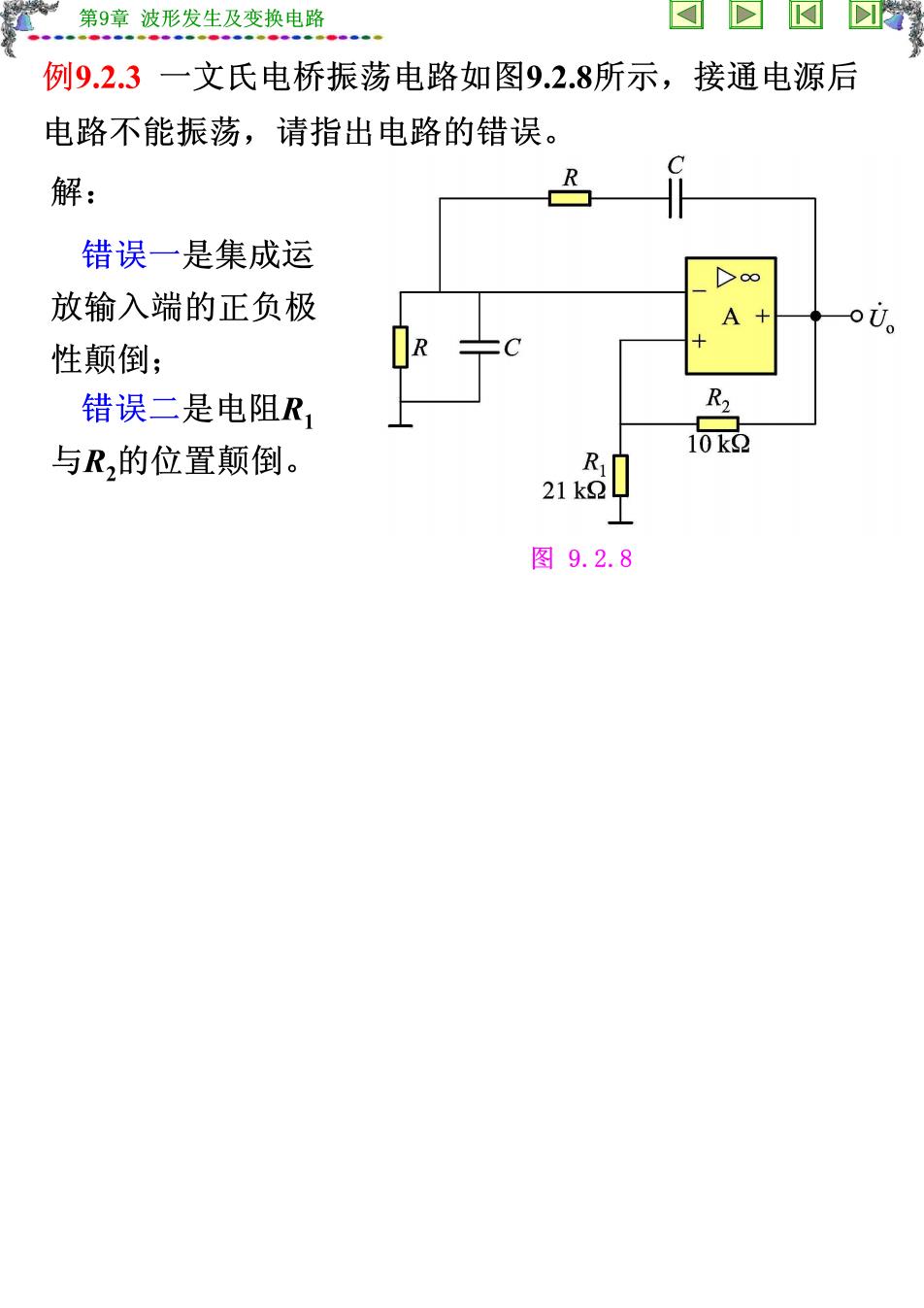

第9章波形发生及变换电路 例9.2.3一文氏电桥振荡电路如图9.2.8所示，接通电源后 电路不能振荡，请指出电路的错误。 解： 错误一是集成运 放输入端的正负极 A+ oi。 性颠倒； R 错误二是电阻R, R2 10k2 与R,的位置颠倒。 2180 图9.2.8

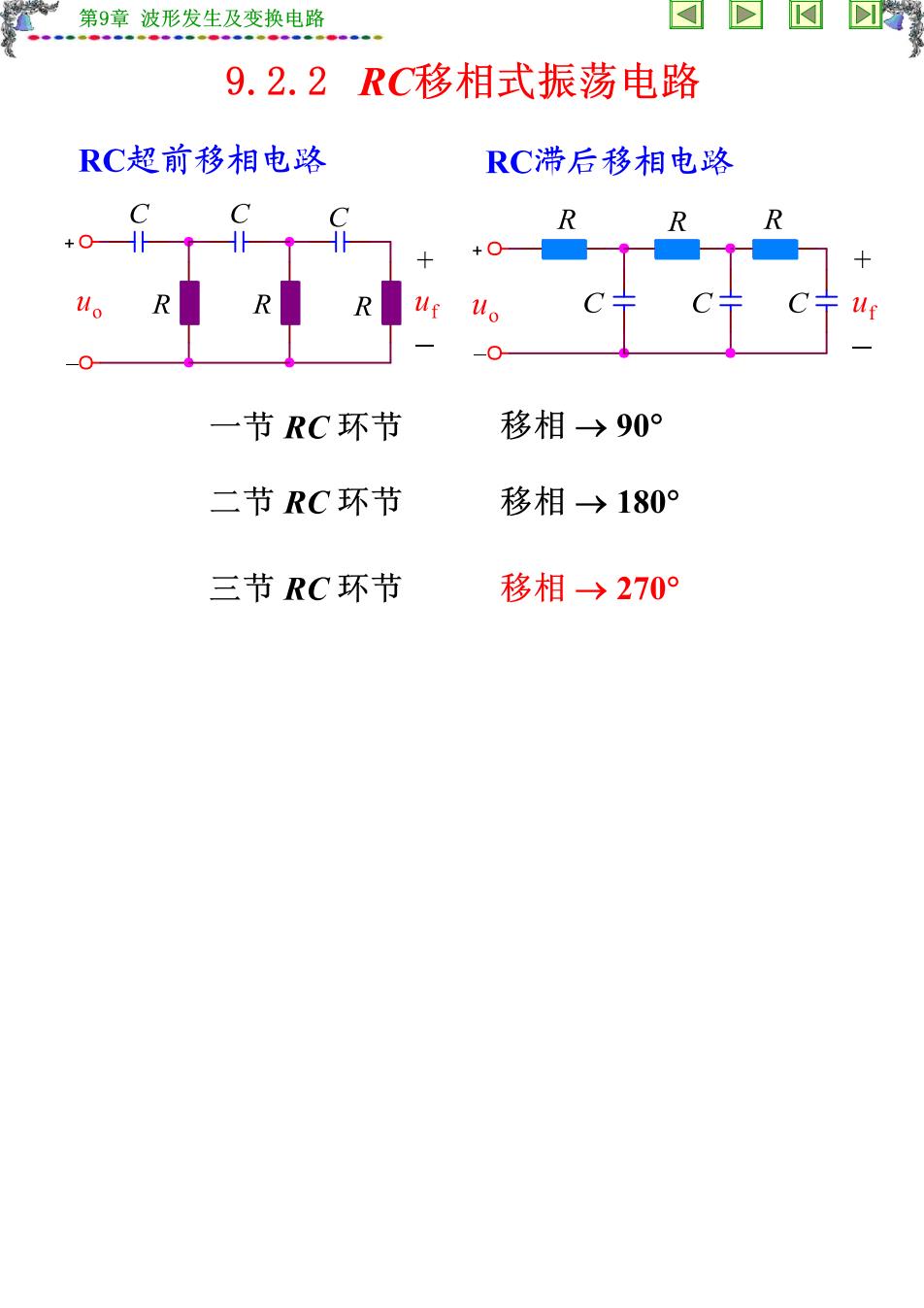

第9章波形发生及变换电路 9.2.2RC移相式振荡电路 RC超前移相电路 RC滞后移相电路 R 一节RC环节 移相→90° 二节RC环节 移相→180° 三节RC环节 移相→270°
