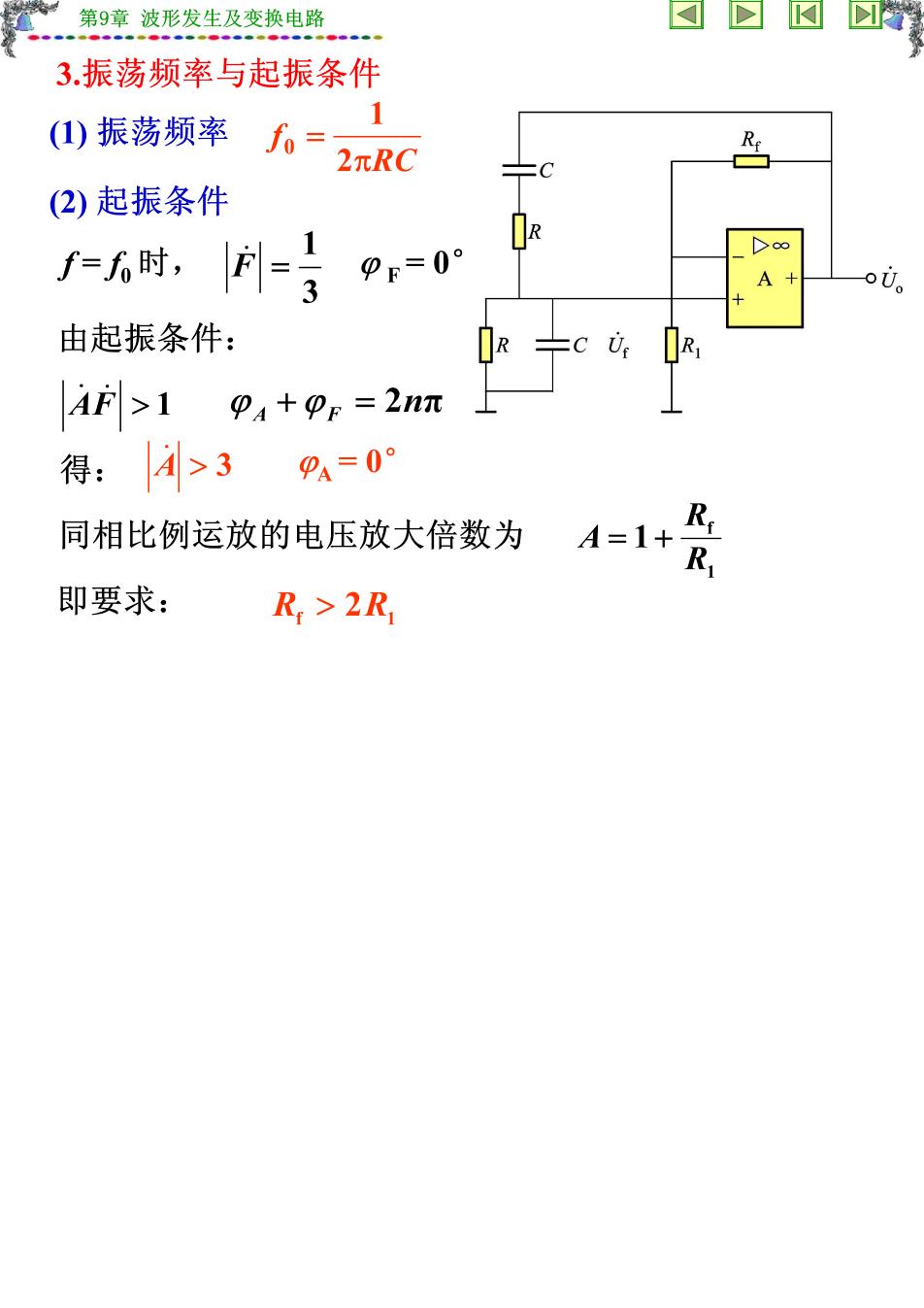

第9章波形发生及变换电路 3.振荡频率与起振条件 (1)振荡频率 f0= R 2πRC (2)起振条件 R f6时，列=3 pF=0° A+ oi。 由起振条件： AF >1 P4+pp=2n元 得：>3 9=0 同相比例运放的电压放大倍数为A=1+ R R 即要求： R>2R
第9章波形发生及变换电路 D 4.稳幅措施 输出幅度不稳定，常采用 非线性热敏元件来稳幅。 D∞ A+ 0U。 (1)采用热敏电阻 R:负温度系数 R:正温度系数 R:串联电压负反馈 均可实现自动稳幅。 提高输入电阻，减小输出 原理： 电阻，提高了输出端的带负载 Uo个，电流I增大，t个 能力。还可以提高振荡电路的 →RN→A↓→U。↓ 稳定性和改善输出电压的波形 (使其更接近正弦波)

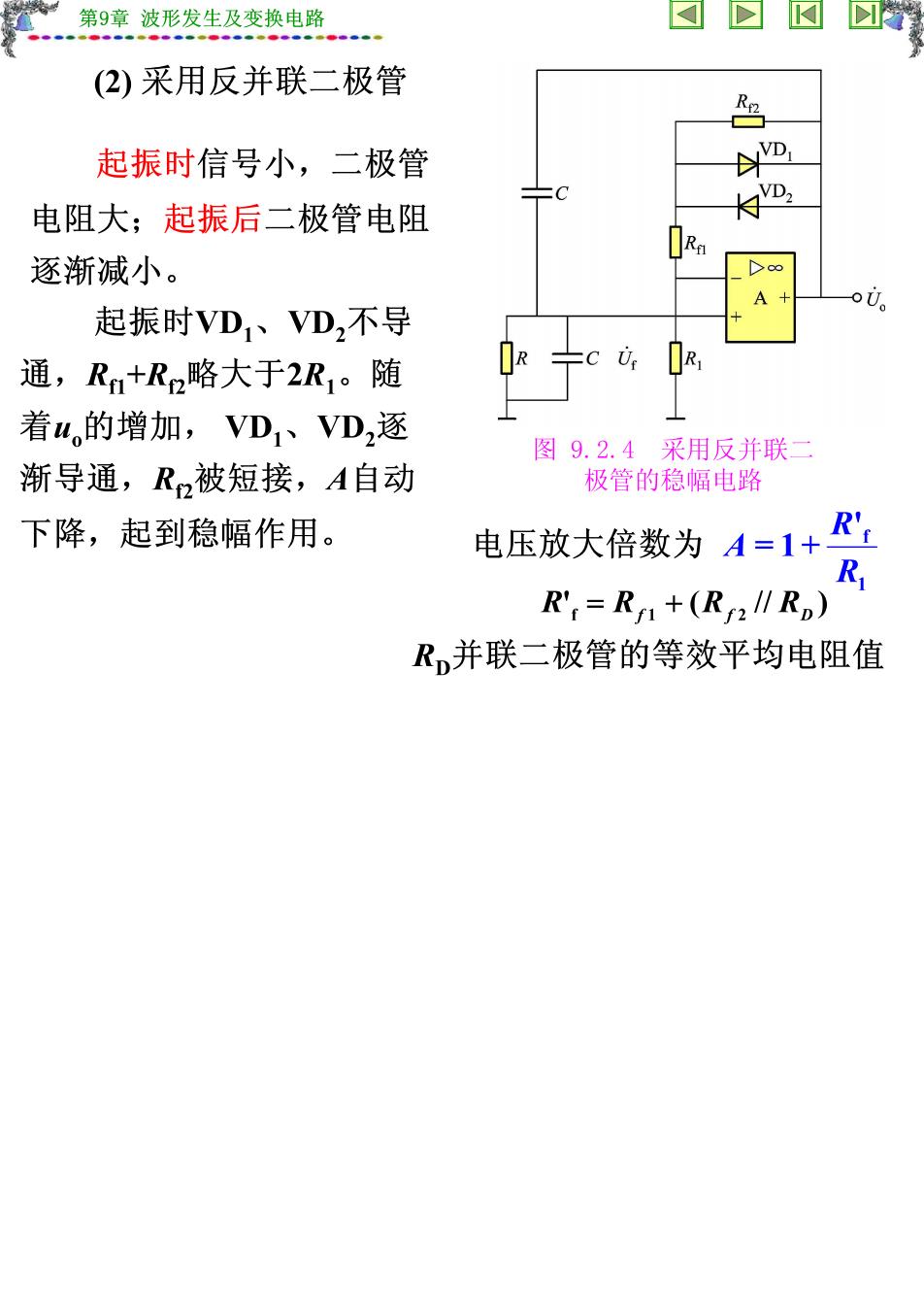

第9章波形发生及变换电路 (2)采用反并联二极管 起振时信号小，二极管 ÷C 电阻大；起振后二极管电阻 地 Rn 逐渐减小。 A十 o0。 起振时VD1、VD2不导 通，R+Rz略大于2R1。随 六c4 R 着u的增加，VD1、VD2逐 图9.2.4采用反并联二 渐导通，R2被短接，A自动 极管的稳幅电路 下降，起到稳幅作用。 R' 电压放大倍数为A=1+ R'=R1+(R2∥RD) R,并联二极管的等效平均电阻值
第9章波形发生及变换电路 5.分立元件组成的桥式RC振荡电路 o+Vcc R R R 2 o。 P4=0 VT VT2 1 3 R 图9.2.5 桥式RC振荡电路 振荡频率：f。= 2πRC 电压放大倍数为A=1+ R>2R1 Re

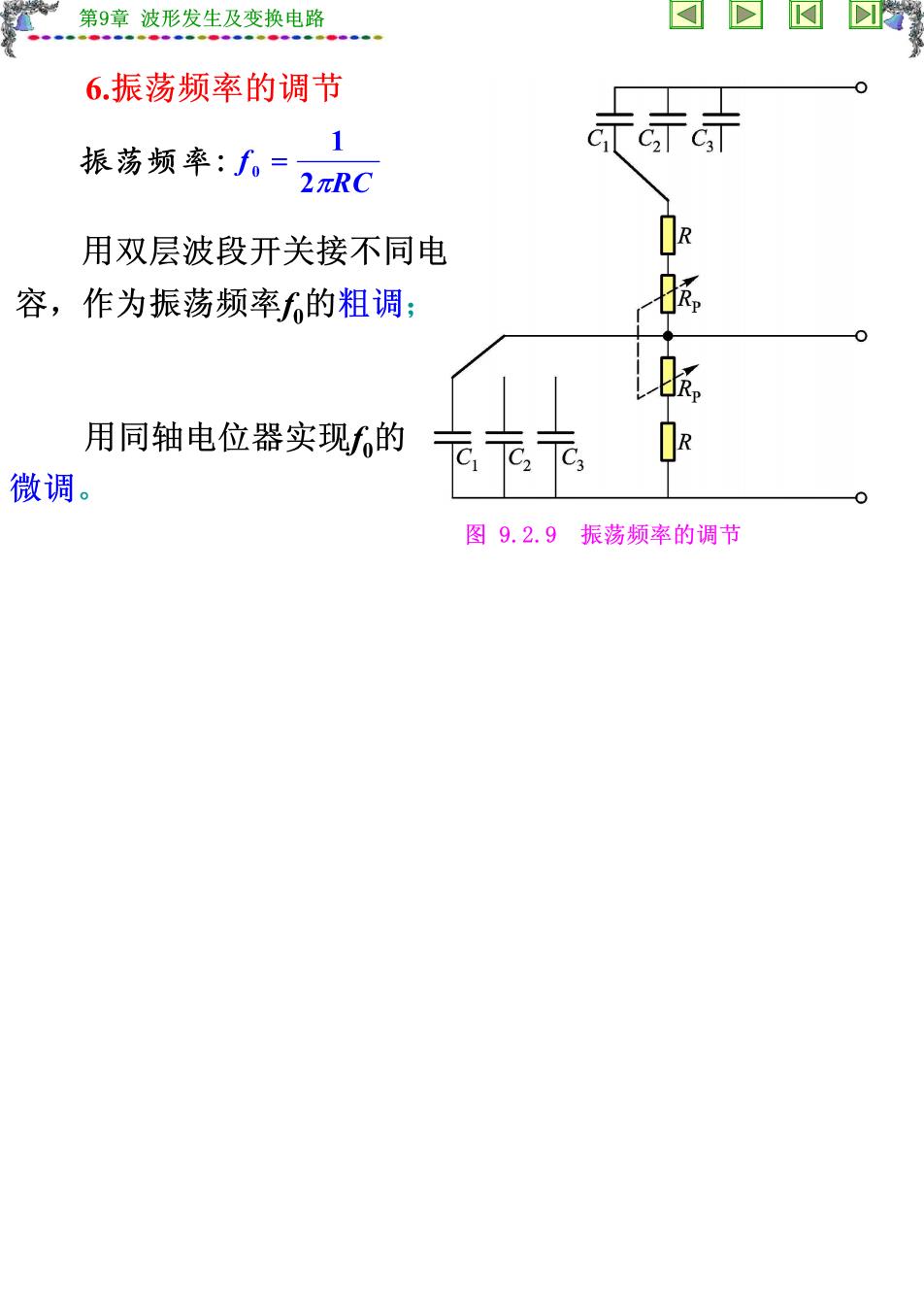

第9章波形发生及变换电路 6.振荡频率的调节 振荡频率：厂。= 1 武寿赤 2πRC 用双层波段开关接不同电 Ix 容，作为振荡频率f的粗调； 兵 0 版。 用同轴电位器实现f的 ,方 I 微调。 图9.2.9振荡频率的调节
