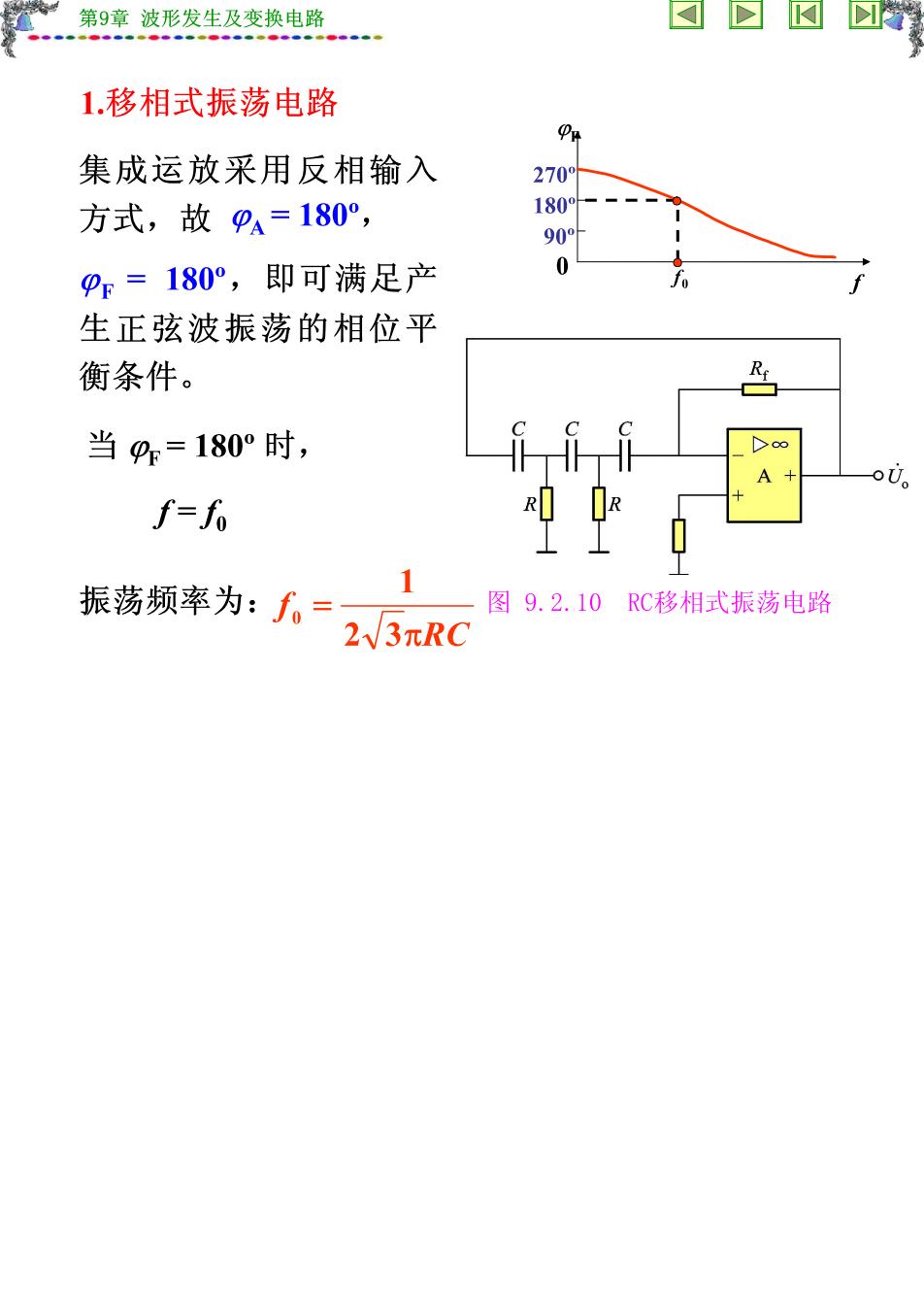

第9章波形发生及变换电路 1.移相式振荡电路 Pn 集成运放采用反相输入 2709 方式，故9a=180°， 1804- 90° pr=180°，即可满足产 0 生正弦波振荡的相位平 衡条件。 R 当g=180°时， iihi >∞ A+ o0。 f=f 振荡频率为：f。= 图9.2.10RC移相式振荡电路 2N3πRC
第9章波形发生及变换电路 2.双T网络振荡电路 集成运放采用反相输 入方式，故0=180°， Ri p=180°，即可满足 o0。 产生正弦波振荡的相位平 衡条件。 9 当g=180°时， 图9.2.11双T网络正弦波振荡电路 f=f 振荡频率约为：f≈ 5RC 如果放大电路的放大倍数足够大，同时满足振幅平 衡条件，即可产生正弦波振荡

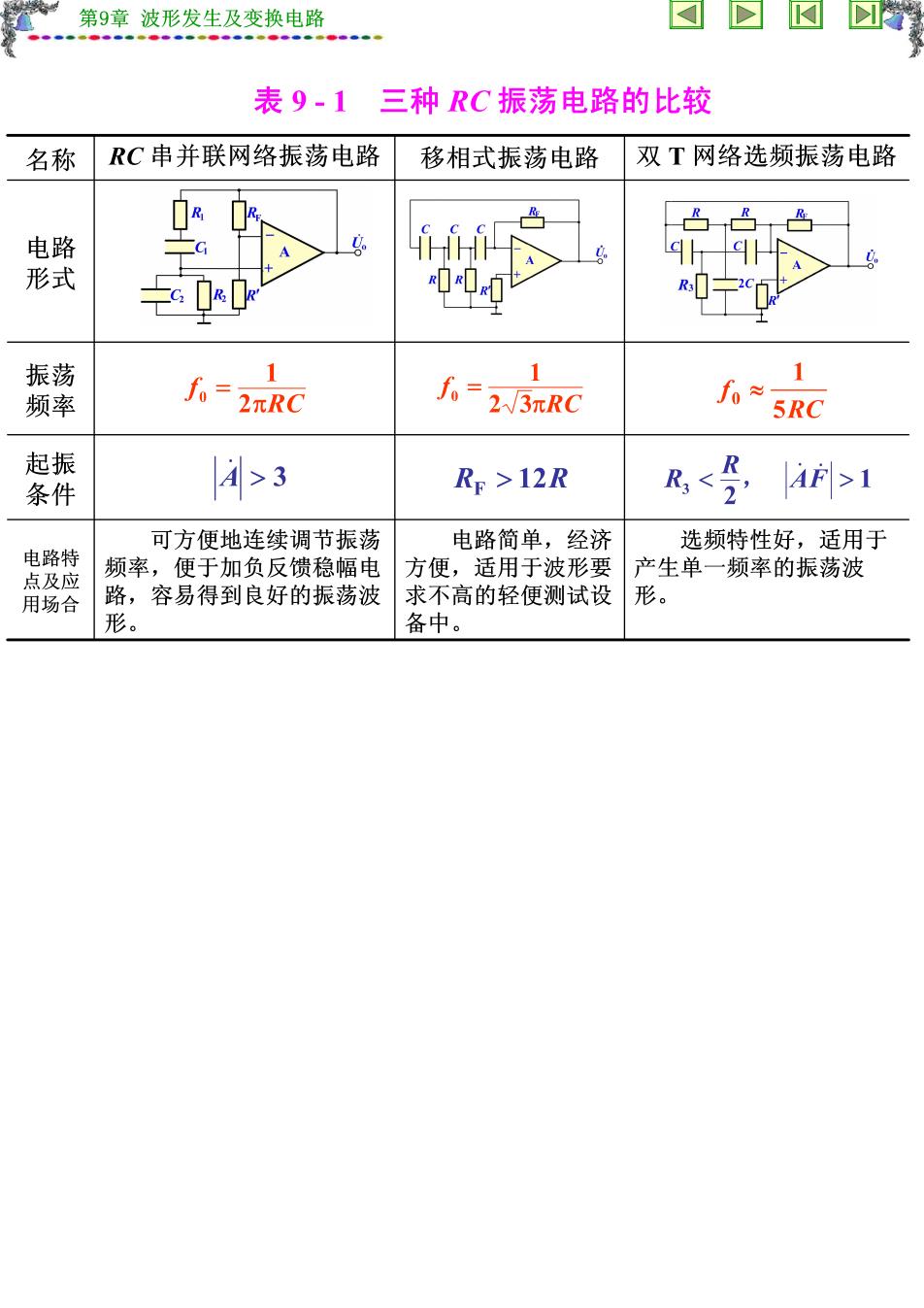

第9章波形发生及变换电路 表9-1三种RC振荡电路的比较 名称 RC串并联网络振荡电路 移相式振荡电路 双T网络选频振荡电路 电路 形式 振荡 1 1 频率 fo= 2元RC 23πRC f≈5RC 起振 条件 A>3 RE >12R A>1 可方便地连续调节振荡 电路简单，经济 选频特性好，适用于 电路特 点及应 频率，便于加负反馈稳幅电 方便，适用于波形要 产生单一频率的振荡波 用场合 路，容易得到良好的振荡波 求不高的轻便测试设 形。 形。 备中

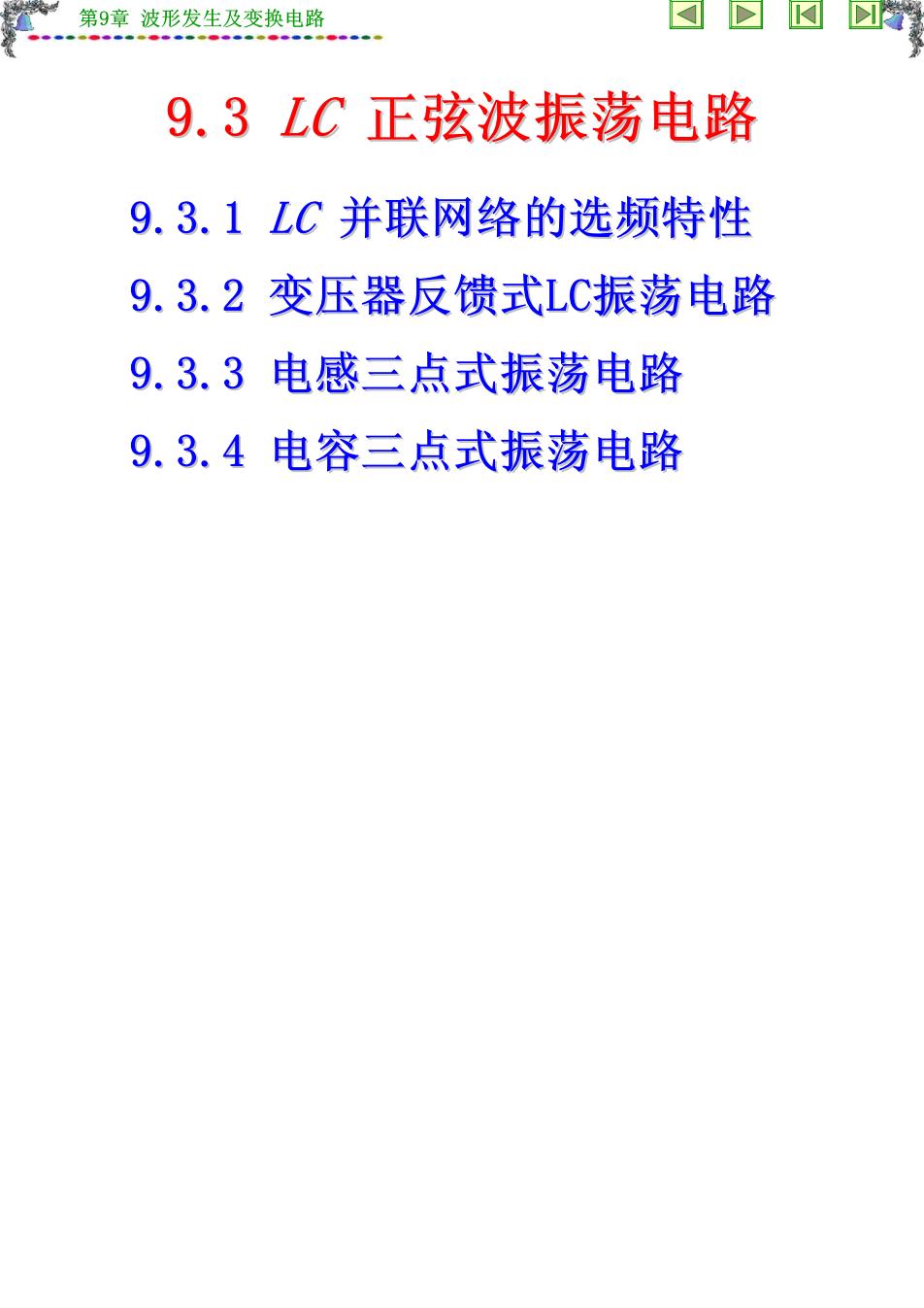

第9章波形发生及变换电路 9.3LC正弦波振荡电路 9.3.1LC并联网络的选频特性 9.3.2变压器反馈式LC振荡电路 9.3.3电感三点式振荡电路 9.3.4电容三点式振荡电路

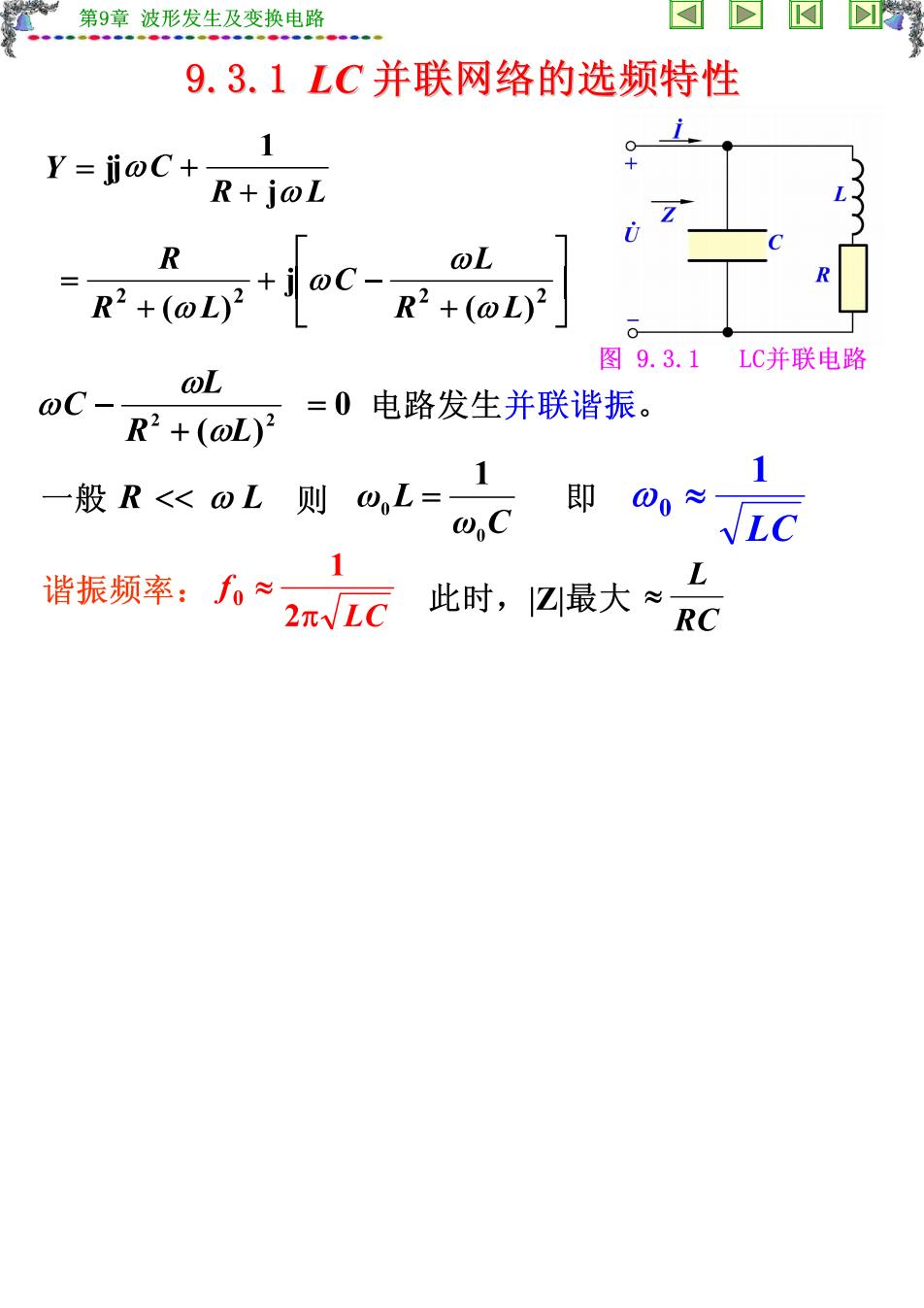

第9章波形发生及变换电路 9.3.1LC并联网络的选频特性 Y=j@C+- R+joL erowiu,a R 图9.3.1LC并联电路 @C- ol =0电路发生并联谐振。 R2+(oL)2 1 即 R<0L则0L=0 00≈ LC 1 谐振频率：f。 2r√Ld 此时，☑最大RC
