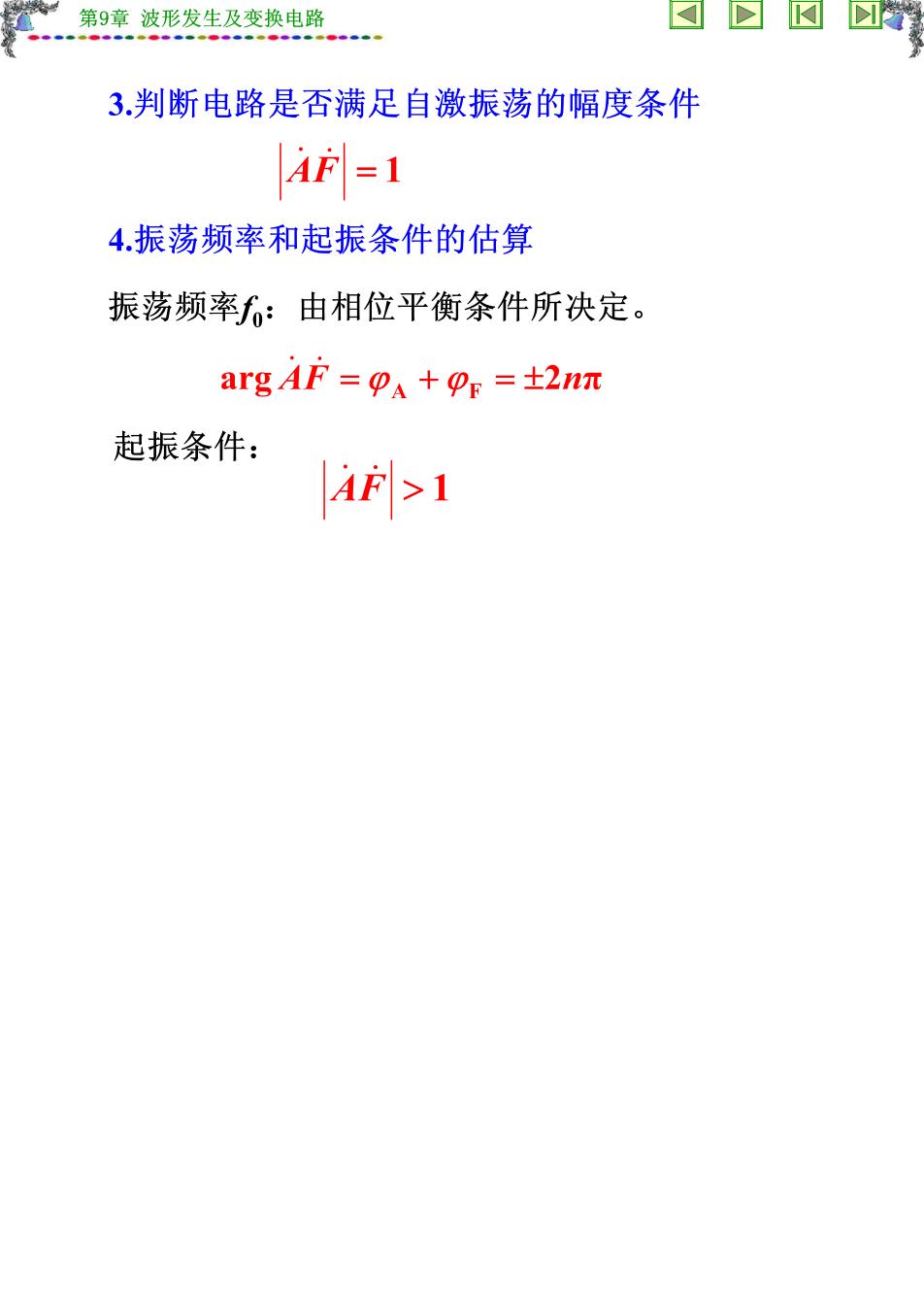

第9章波形发生及变换电路 D 3.判断电路是否满足自激振荡的幅度条件 AF =1 4.振荡频率和起振条件的估算 振荡频率f:由相位平衡条件所决定。 arg AF=pA+p:=±2nT 起振条件： A>1
第9章波形发生及变换电路 9.2RC正弦波振荡电路 9.2.1RC桥式正弦波振荡电路 9.2.2RC移相式振荡电路 9.2.3双T网络正弦波振荡电路
第9章波形发生及变换电路 9.2.1 RC桥式正弦波振荡申路 7 R A 0 0。 ÷c 文氏电桥电路 图9.2.1 RC桥式振荡电路 1.电路组成： (1)放大电路 同相比例运算放大器；p=0° (2)选频与正反馈网络 R、C串并联电路： (3)稳幅环节R与R组成的负反馈电路
第9章波形发生及变换电路 2.RC串并联选频网络 R 疗= UL= Z, 1+j@RC 0。Z1+Z2 R+- 1 3+j(@RC--1 @RC 1 i@C 1+j@RC 3+j-) 式中：0=1/RC￥ 幅频特性： = Uo 32+( 002 00 相频特性： 0 00 00 0 图9.2.2RC串并 Pr -arctan 联选频电路 3
第9章波形发生及变换电路 幅频特性： = 1 1/3 相频特性： ) 00 0 00 0 00 Or -arctan PF↑ 3 +90° 1 0 当0=0= 时，f= 2元RC 00 -90° F=3最大，4=0. 图9.2.3RC串并联选频 网络的频率特性
