第9章波形发生及变换电路 9.1.3 正弦波振荡电路的类型 1.RC振荡电路： 分为桥式、移相式和双T式等常用的RC振荡电路。 工作频率较低，一般为几赫兹至几百千赫兹，它们的 直接输出功率较小，常用于低频电子设备中。 R A ini U。 图9.1.2桥式、移相式和双T式RC振荡电路
第9章波形发生及变换电路 2.LC振荡电路 分为变压器反馈式、电感三点式和电容三点式等常用 的LC振荡电路。 工作频率较高，可以产生几十兆赫兹以上的正弦波信 号，它们可以直接给出较大的输出功率，常用于高频电子 电路或设备中。 +Vcco 1④Md⊕ N + 1⊙ L23 3 图9.1.3LC振荡电路
第9章波形发生及变换电路 3.石英晶体振荡电路 选用石英晶体作选频网络，主要有并联型和串联型 石英晶体振荡电路。石英晶体振荡电路的工作频率一般 在几十千赫兹以上，它的频率稳定度较高，多用于时基 电路和测量设备中。 o+Vcc R. +Vcc 晶体 , VT2 VT VT 晶体 C1÷C2 。 IR: 。 图9.1.4 石英晶体振荡电路
第9章波形发生及变换电路 9.1.4正弦波振荡电路的分折步骤 1.分析电路的结构 (1)检查电路的基本组成，看电路是否包括放大电 路、反馈网络、选频网络和稳幅环节。 (2)检查放大电路直流通路，看静态工作点是否合 适。 (3)检查交流通路，看信号能否输入、输出和放大， 即能否保证放大电路正常工作。 2.判断电路是否满足自激振荡的相位平衡条件 判断相位平衡条件采用瞬时极性法，沿着放大和反 馈环路判别反馈的性质，如果是正反馈则满足相位平衡 条件，否则不满足相位平衡条件

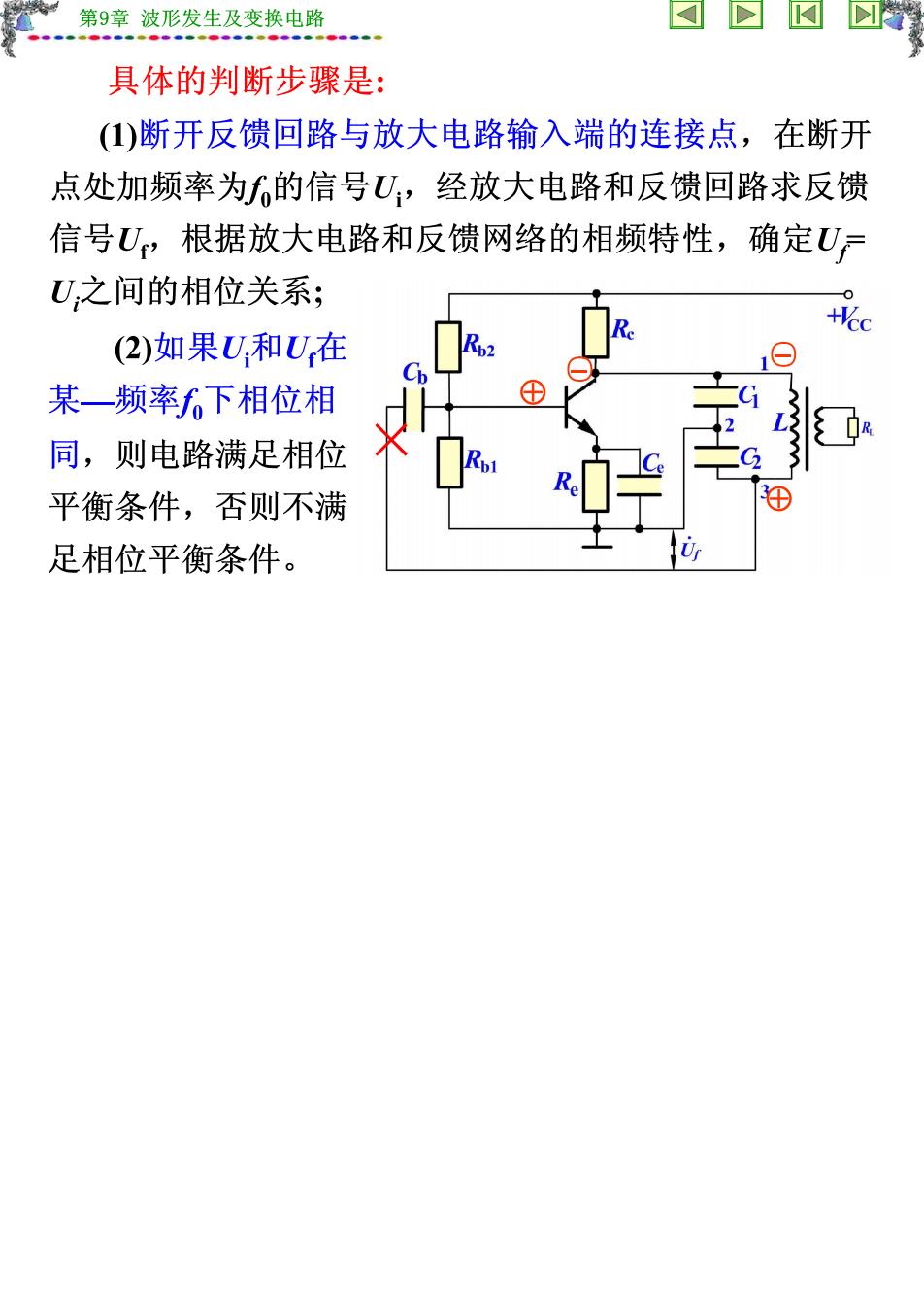

第9章波形发生及变换电路 具体的判断步骤是： (1)断开反馈回路与放大电路输入端的连接点，在断开 点处加频率为f的信号U,经放大电路和反馈回路求反馈 信号U,根据放大电路和反馈网络的相频特性，确定U U,之间的相位关系； (2)如果U和U在 h 某一频率下相位相 ⊕ 同，则电路满足相位 二G 平衡条件，否则不满 足相位平衡条件
