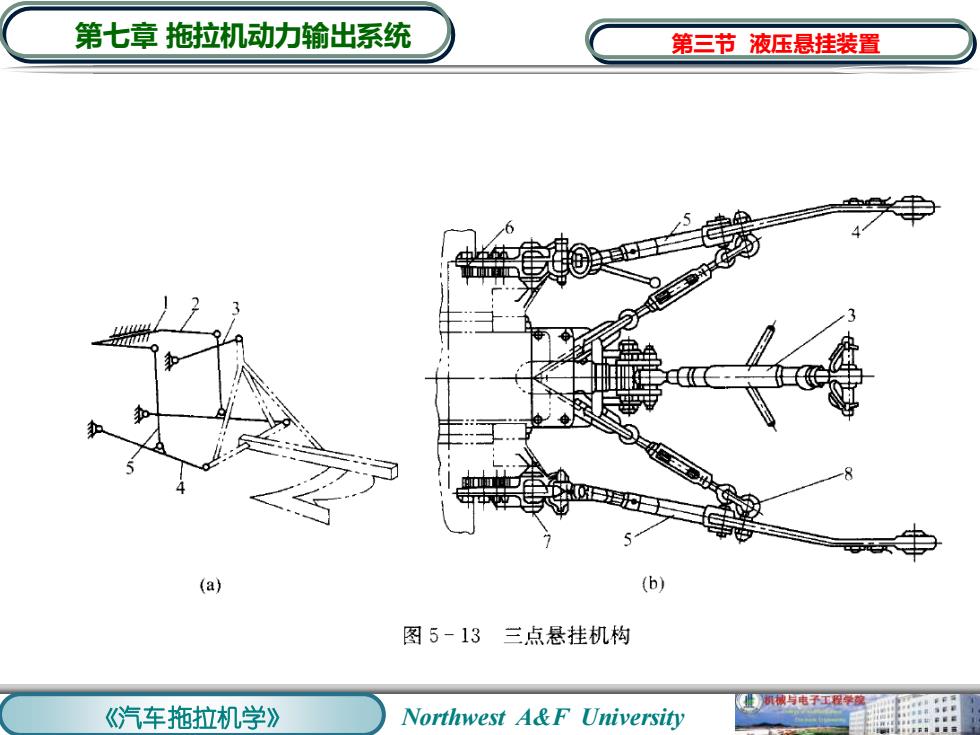

第七章拖拉机动力输出系统 第三节液压悬挂装置 (a) (b) 图5-13三点悬挂机构 址新被与电子程学院 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第三节 液压悬挂装置

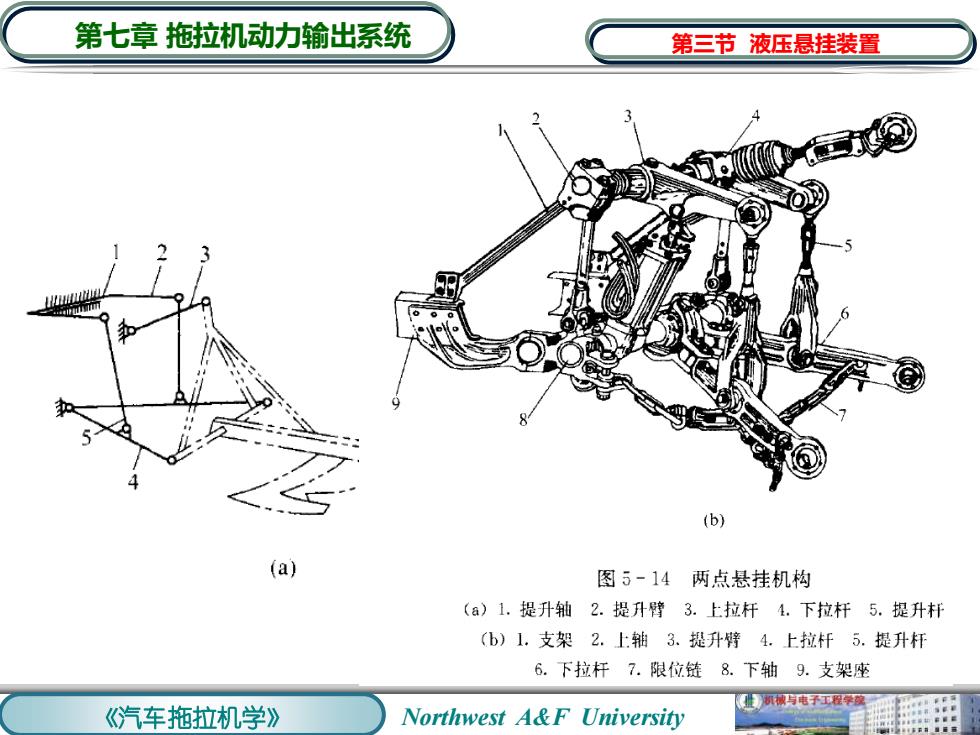

第七章拖拉机动力输出系统 第三节液压悬挂装置 0 (b) (a) 图5-14两点悬挂机构 (a)1.提升轴2.提升臂3.上拉杆4.下拉杆5.提升杆 (b)1.支架2.上轴3.提升臂4.上拉杆5.提升杆 6.下拉杆7.限位链8.下轴9.支架座 款被与电子工程学 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第三节 液压悬挂装置

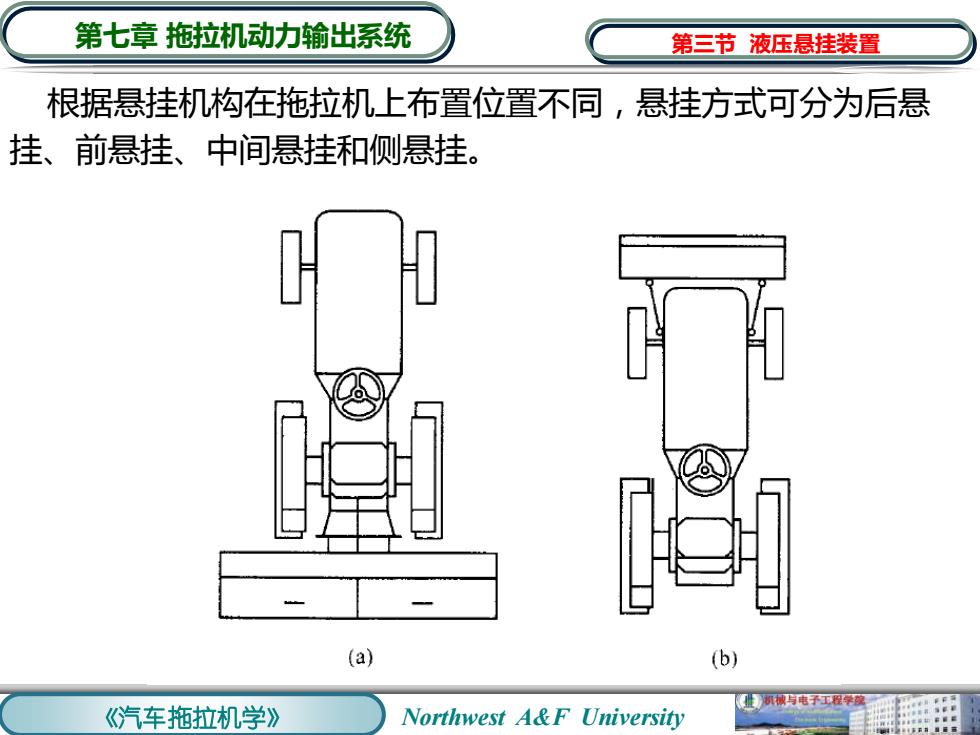

第七章拖拉机动力输出系统 第三节液压悬挂装置 根据悬挂机构在拖拉机上布置位置不同，悬挂方式可分为后悬 挂、前悬挂、中间悬挂和侧悬挂。 (a) (b) 款被与电子工程学经 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 根据悬挂机构在拖拉机上布置位置不同，悬挂方式可分为后悬 挂、前悬挂、中间悬挂和侧悬挂。 第三节 液压悬挂装置

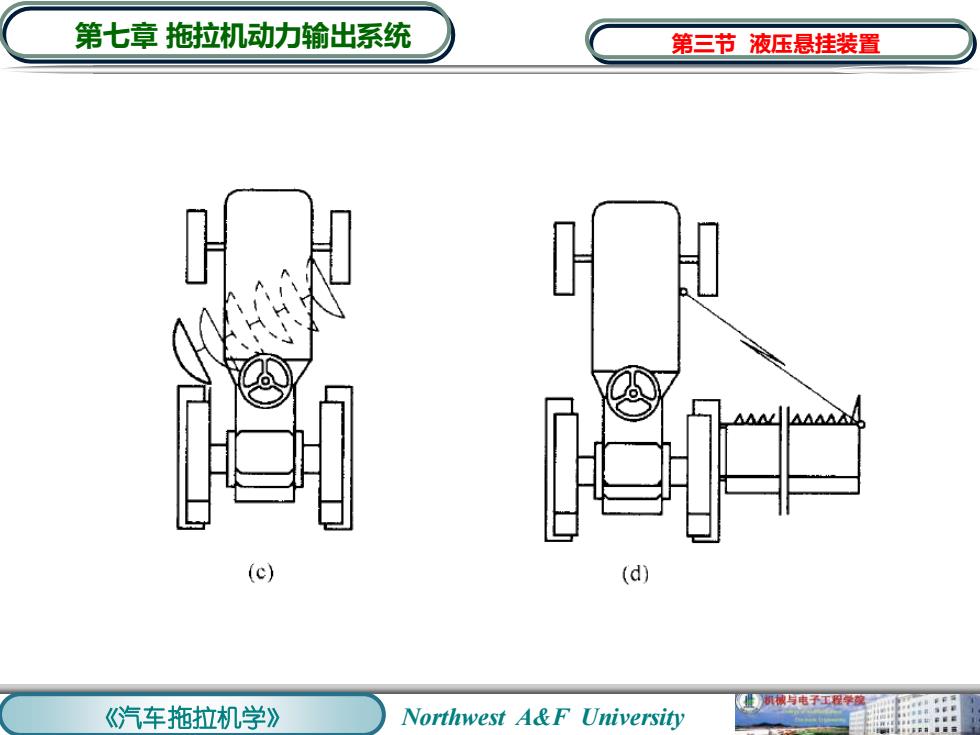

第七章拖拉机动力输出系统 第三节液压悬挂装置 (c) (d 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第三节 液压悬挂装置

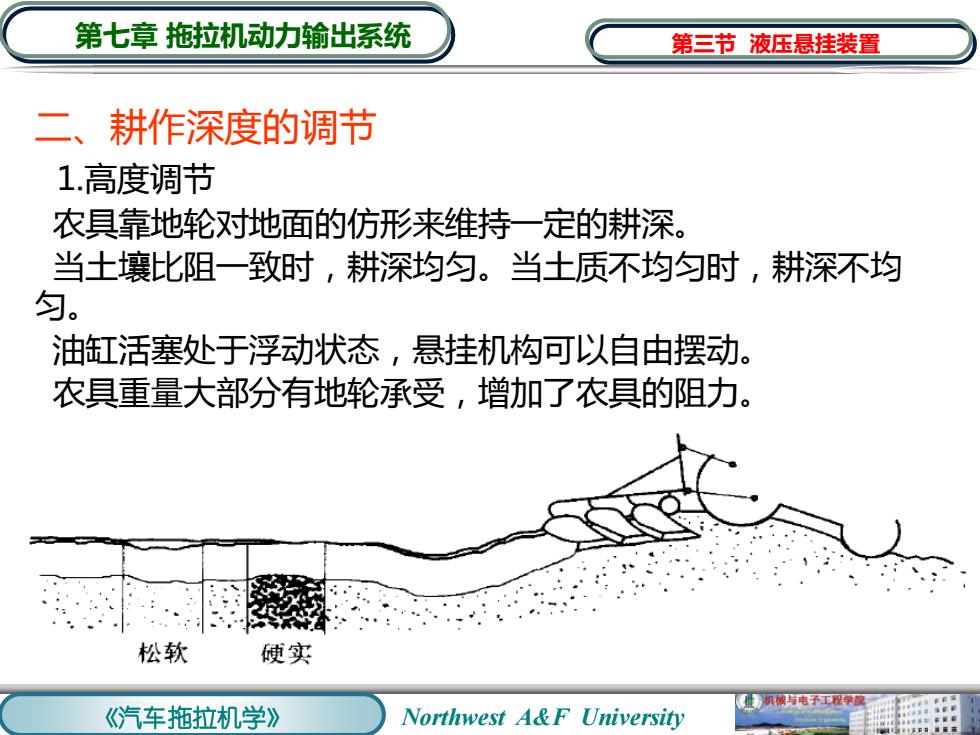

第七章拖拉机动力输出系统 第三节液压悬挂装置 二、耕作深度的调节 1.高度调节 农具靠地轮对地面的仿形来维持一定的耕深。 当土壤比阻一致时，耕深均匀。当土质不均匀时，耕深不均 匀。 油缸活塞处于浮动状态，悬挂机构可以自由摆动。 农具重量大部分有地轮承受，增加了农具的阻力。 松软 使实 址新被与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 二、耕作深度的调节 1.高度调节 农具靠地轮对地面的仿形来维持一定的耕深。 当土壤比阻一致时，耕深均匀。当土质不均匀时，耕深不均 匀。 油缸活塞处于浮动状态，悬挂机构可以自由摆动。 农具重量大部分有地轮承受，增加了农具的阻力。 第三节 液压悬挂装置
