第七章拖拉机动力输出系统 第二节动力输出装置 2.标准式动力输出轴 按操纵方式的不同，输出轴又可分为独立式、半独立式和 非独立式动力输出轴三种 图5-8标准式动力输出轴 1.动力输出轴2.主离合器3.变速箱第二轴 《汽车拖拉机学》 Northwest A&F University 与电子工程学
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 2.标准式动力输出轴 按操纵方式的不同，输出轴又可分为独立式、半独立式和 非独立式动力输出轴三种 第二节 动力输出装置
第七章拖拉机动力输出系统 第二节动力输出装置 图5-9半独立式动力输出轴 图5-10独立式动力输出轴 1.变速器第一轴2.变速箱第一轴摩擦片3.离合器踏板 1.主离合器2.副离合器摩擦片3.副离合器踏板 4.输出轴摩擦片5.动力输出轴 4.主离合器踏板5.动力输出轴 址新被与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第二节 动力输出装置
第七章拖拉机动力输出系统 第二节动力输出装置 二、动力输出皮带轮 皮带松边 (b) 图5-11皮带轮的布置 (a)后置皮带轮(b)右侧皮带轮 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 二、动力输出皮带轮 第二节 动力输出装置

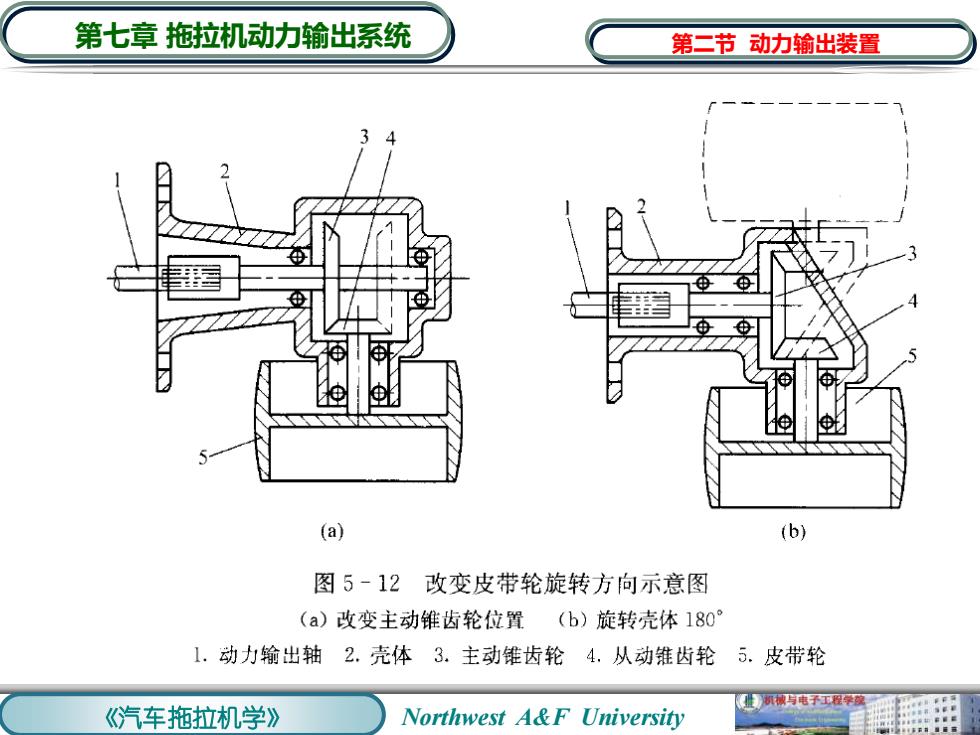

第七章拖拉机动力输出系统 第二节动力输出装置 3 (a) (b) 图5-12改变皮带轮旋转方向示意图 (a)改变主动锥齿轮位置(b)旋转壳体180° 1.动力输出轴2.壳体3.主动锥齿轮4.从动锥齿轮5.皮带轮 址新被与电子工程学度 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第二节 动力输出装置
第七章拖拉机动力输出系统 第三节液压悬挂装置 用液压提升和控制农机具的整套装置叫做液压悬挂装置。 其功用是：连接和牵引农机具、操纵农机具的升降、控制 农机具的耕作深度或提升高度、给拖拉机驱动轮增重，以 改善拖拉机的附着性能、把液压能输出到作业机械上进行 其它操作。 液压悬挂装置由液压系统、操纵机构和悬挂机构三部分组 成。 一、悬挂机构 根据悬挂机构与拖拉机机体的连接点数，可分为三点悬 挂和两点悬挂。 机诚与电子工程学孩 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 用液压提升和控制农机具的整套装置叫做液压悬挂装置。 其功用是：连接和牵引农机具、操纵农机具的升降、控制 农机具的耕作深度或提升高度、给拖拉机驱动轮增重，以 改善拖拉机的附着性能、把液压能输出到作业机械上进行 其它操作。 液压悬挂装置由液压系统、操纵机构和悬挂机构三部分组 成。 一、悬挂机构 根据悬挂机构与拖拉机机体的连接点数，可分为三点悬 挂和两点悬挂。 第三节 液压悬挂装置
