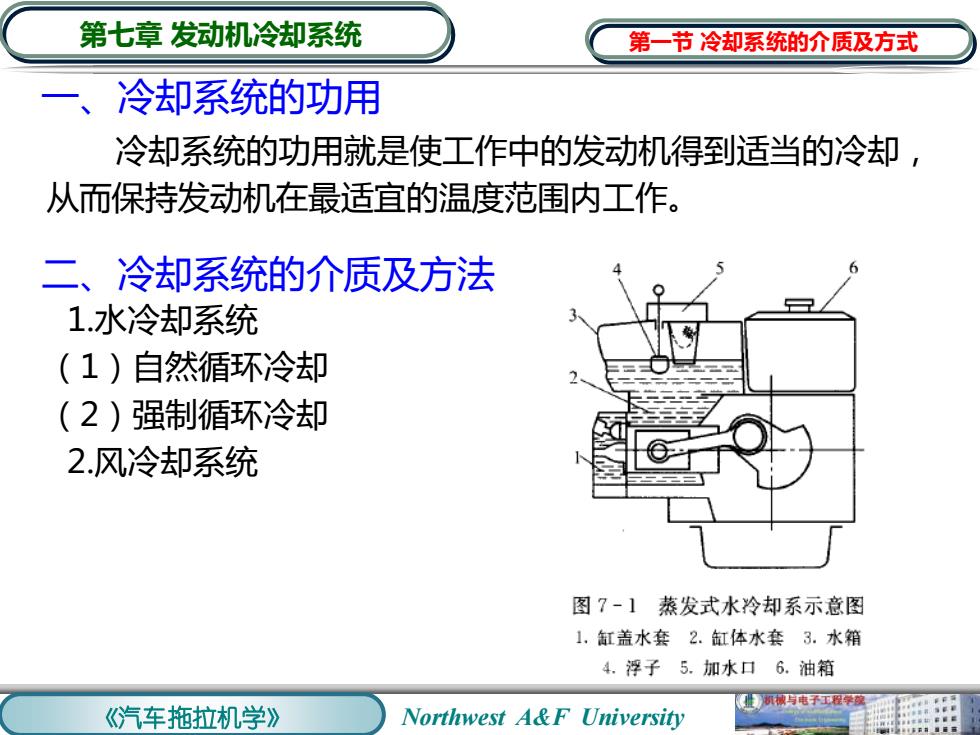

第七章发动机冷却系统 第一节冷却系统的介质及方式 一、冷却系统的功用 冷却系统的功用就是使工作中的发动机得到适当的冷却， 从而保持发动机在最适宜的温度范围内工作。 二、冷却系统的介质及方法 1.水冷却系统 (1)自然循环冷却 (2)强制循环冷却 2.风冷却系统 图7-1蒸发式水冷却系示意图 1,缸盖水套2.缸体水套3.水箱 4.浮子5.加水口6.油箱 械与电子工程学豫 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 发动机冷却系统 一、冷却系统的功用 冷却系统的功用就是使工作中的发动机得到适当的冷却， 从而保持发动机在最适宜的温度范围内工作。 二、冷却系统的介质及方法 1.水冷却系统 （1）自然循环冷却 （2）强制循环冷却 2.风冷却系统 第一节 冷却系统的介质及方式
第七章发动机冷却系统 第二节冷却系统的组成及工作原理 强制式冷却系统的组成及工作原理 5己3 组成： 散热器 风扇 水泵 节温器 10 图7-2强制循环式水冷却系示意图 水套 1.百叶窗2.散热器3.散热器盖1.风扇5.水泵 6.节湿器7.水温表8.水套9.分水管10.放水阀 水温表 水泵 汽缸体 启动机缸体 分水管 暖风机 百叶窗等 散热器 汽缸盖 启动机缸体 图7-3冷却水循环路线 析城与电子工程学强 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 发动机冷却系统 一、强制式冷却系统的组成及工作原理 组成： 散热器 风扇 水泵 节温器 水套 水温表 分水管 百叶窗等 第二节 冷却系统的组成及工作原理
第七章发动机冷却系统 第二节冷却系统的组成及工作原理 接股风 28 16 图7-44125A,型发动机冷却系统 1,汽缸体水套2.汽缸盖水套3.汽缸盖出水管1.张紧轮调整螺栓5.散热器进水管6.水温表7.风扇护罩 8。通气管9.水箱盖10.散热器子11.上储水室外12.润滑油散热器13.张紧轮11.保温帘 15.风扇转动胶带轮16.风扇胶带17.下储水室18.风扇19，放水开关20.散热器出水管 21.发动机进水管22.水系23.分水管24，分水孔25.汽油启动机进水管26.汽油启动机汽缸体水叁 27.汽油启动机出水管28.汽缸盖进水管29.节温器30.放水阀 机诚与电子工程学孩 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 发动机冷却系统 第二节 冷却系统的组成及工作原理
第七章发动机冷却系统 第二节冷却系统的组成及工作原理 风冷却系统的组成及工作原理 组成： 风扇 导流罩 散热片 汽缸导流罩 分流板等 图7-5风冷系示意图 1.风扇2.导流罩3.散热片4.汽缸导流罩5.分流板 【析械与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 发动机冷却系统 二、风冷却系统的组成及工作原理 组成： 风扇 导流罩 散热片 汽缸导流罩 分流板等 第二节 冷却系统的组成及工作原理

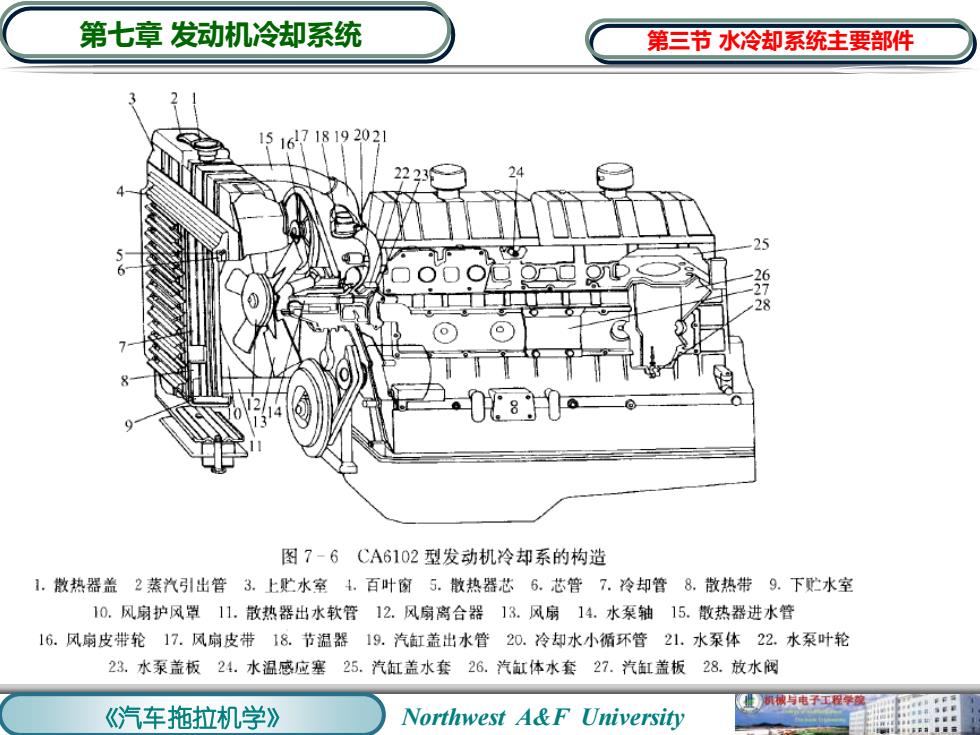

第七章发动机冷却系统 第王节水冷却系统主要部件 1516718192021 2223 25 2678 08H 图7-6CA6102型发动机冷却系的构造 1.散热器盖2蒸汽引出管3.上贮水室4.百叶窗5.散热器芯6.芯管7.冷却管8.散热带9.下贮水室 10.风扇护风罩11.散热器出水软管12.风扇离合器13.风扇14.水系轴15.散热器进水管 16.风扇皮带轮17.风扇皮带18.节温器19.汽缸盖出水管20.冷却水小循环管21.水泵体22.水泵叶轮 23.水泵盖板24.水温感应塞25.汽缸盖水套26.汽缸体水套27.汽缸盖板28.放水阀 《汽车拖拉机学》 Northwest A&F University 与电子工程学图
《汽车拖拉机学》 Northwest A&F University 第七章 发动机冷却系统 第三节 水冷却系统主要部件
