Excel 中的计算参数 专为制冷循环设计的计算工具 附带在Excel中的示例计算 Trygve M. Eikevik Professor Norwegian University of Science and Technology (NTNU) trygve.m.eikevik@ntnu.no http://folk.ntnu.no/tme Norwegian Association of Refrigeration Meeting in Oslo, March 13th 2014 • RnLib 给出制冷剂的热力学数据 • HxLib给出湿空气的热力学数据 • KbLib给出载冷剂的热力学数据
安装： 创建下面的文件： C://kktdlls/bin 下面的文档必须被复制到上面创建的文件夹： KKTserver (应用文件-exe文件) Master-Sheet (使用的excel文件) 。ibgcc s dw2-1.dl (应用扩展) libstdc++-6.dll (应用扩展) 所有的新计算必须通过打开kMaster-Sheet>》开始，复制工作表. 不要直接通过程序开启excel,,通过双击文档打开

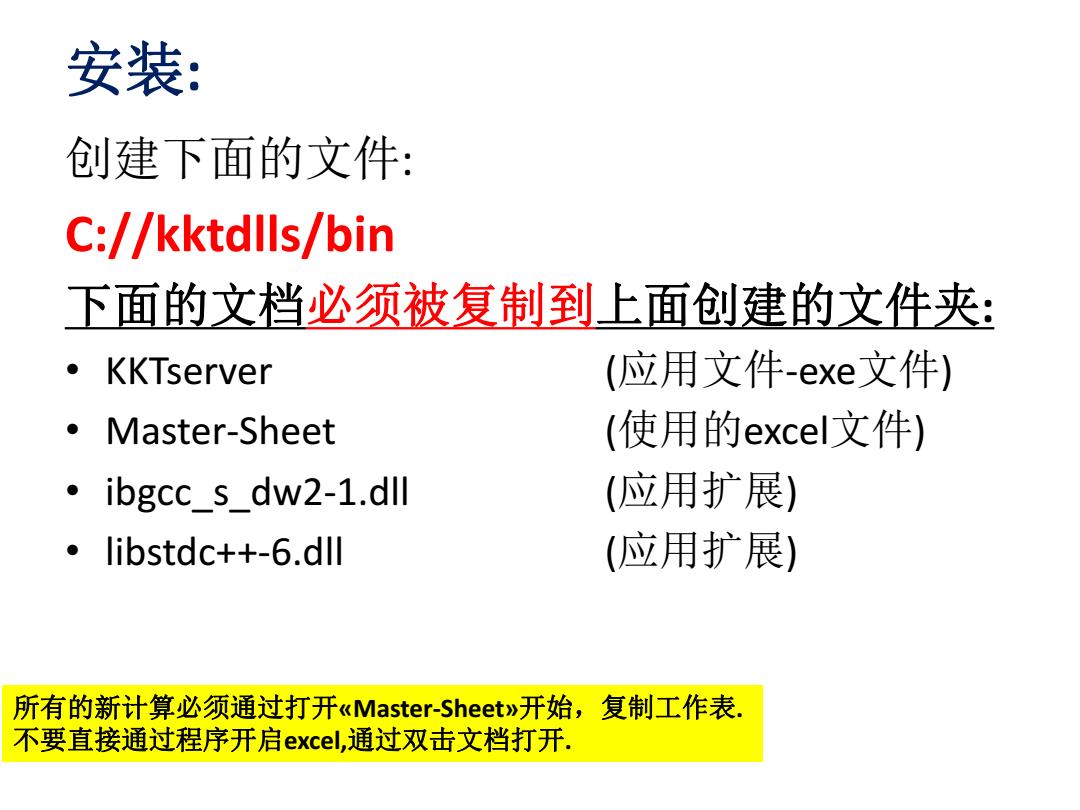

安装: 创建下面的文件: C://kktdlls/bin 下面的文档必须被复制到上面创建的文件夹: • KKTserver (应用文件-exe文件) • Master-Sheet (使用的excel文件) • ibgcc_s_dw2-1.dll (应用扩展) • libstdc++-6.dll (应用扩展) 所有的新计算必须通过打开«Master-Sheet»开始，复制工作表. 不要直接通过程序开启excel,通过双击文档打开
RnLib-在Excel中的计算公式 ·通过“=”导出计算公式 ·示例： -R_cpgasTP Cp=R_cpgasTP(kR717w;25,0,857077,6) ·R表示计算的是制冷剂的相关参数 ·制冷剂的代号（必须大写） ·cpgas:表示是气体状态的cp ·TP:T(摄氏度)+P(帕斯卡)
RnLib – 在Excel中的计算公式 • 通过“ = ”导出计算公式 • 示例: – R_cpgasTP CP=R_cpgasTP(«R717»;25,0; 857077,6) • R_ 表示计算的是制冷剂的相关参数 • 制冷剂的代号(必须大写) • cpgas: 表示是气体状态的cp • TP: T (摄氏度) + P (帕斯卡)
Description of functions Function Ingoing values cp-比热 sat-饱和状态 Working fluid number dh-比蒸发潜热 gas-气体 T-温度 dv-饱和气体动力粘度 iq-液体 P-压力 h-比焓 1qgs-两相区 s熵 p-压力 x-两相区 H焓 s-比熵 max-最大值 V-体积 tc-热导率 min-最小值 X-干度 t-温度 crit-临界点 v-比体积 x-干度 所有单位都是标准S1单位： 压力： Pa 温度： oC 比焓： J/kg 比熵： J/kgK 比体积： m3/kg
Description of functions • cp- 比热 • dh- 比蒸发潜热 • dv- 饱和气体动力粘度 • h- 比焓 • p- 压力 • s- 比熵 • tc- 热导率 • t-温度 • v- 比体积 • x- 干度 • sat- 饱和状态 • gas- 气体 • liq- 液体 • lqgs- 两相区 • x- 两相区 • max- 最大值 • min- 最小值 • crit- 临界点 • Working fluid number • T- 温度 • P- 压力 • S- 熵 • H- 焓 • V- 体积 • X- 干度 Function Ingoing values 所有单位都是标准SI 单位: 压力: Pa 温度: oC 比焓: J/kg 比熵： J/kgK 比体积: m3/kg
一级制冷循环 1 2 4 又 3 EXCEL-example
一级制冷循环 2 4 3 1 EXCEL-example
