电机学解密 难吗？ 易乎？ 金钥匙？！ 两个相对静止的磁场相互作用是电机学的本质！ 基本结构、基本原理和基本特性是电机学的三大内容！ 磁势平衡、电压平衡和功率（转矩）平衡是电机的三大基本方程！ 基本概念、基本方程、等效电路或时空统一相量图是求解电机问题的法宝！ August 27,2011 3
August 27, 2011 3 电机学解密 难吗？ 易乎？ 金钥匙？！ 两个相对静止的磁场相互作用是电机学的本质！ 基本结构、基本原理和基本特性是电机学的三大内容！ 磁势平衡、电压平衡和功率（转矩）平衡是电机的三大基本方程！ 基本概念、基本方程、等效电路或时空统一相量图是求解电机问题的法宝！

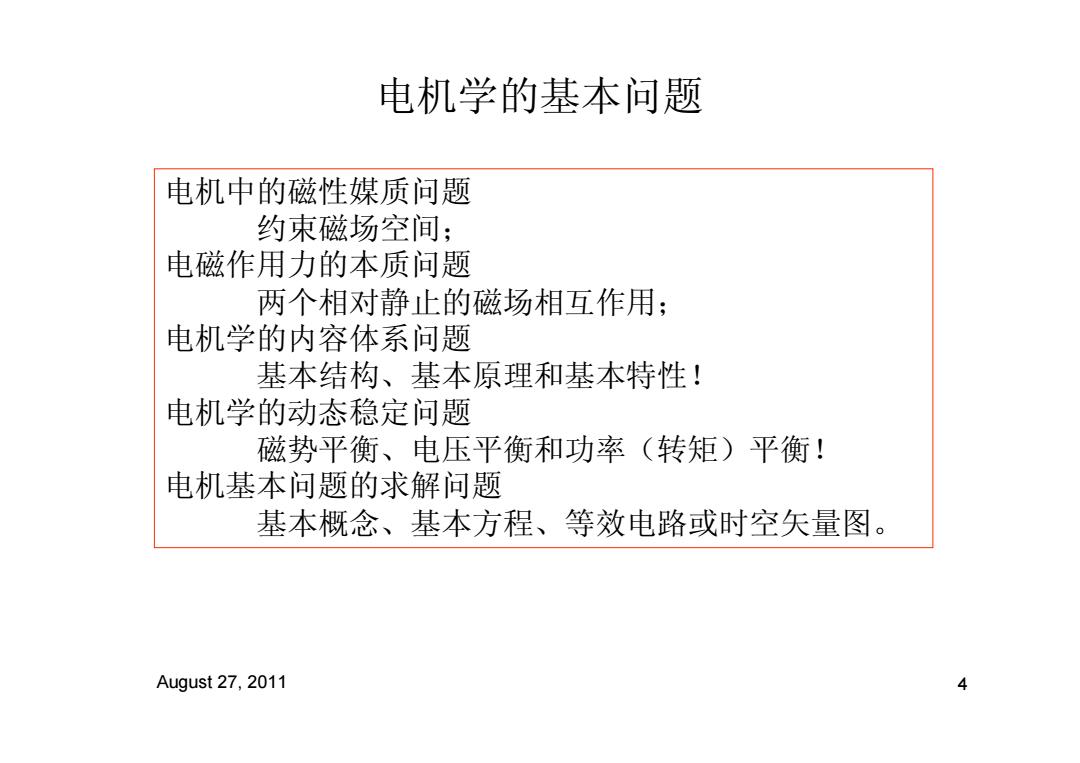

电机学的基本问题 电机中的磁性媒质问题 约束磁场空间： 电磁作用力的本质问题 两个相对静止的磁场相互作用： 电机学的内容体系问题 基本结构、基本原理和基本特性！ 电机学的动态稳定问题 磁势平衡、电压平衡和功率（转矩）平衡！ 电机基本问题的求解问题 基本概念、基本方程、等效电路或时空矢量图。 August 27,2011 4
August 27, 2011 4 电机学的基本问题 电机中的磁性媒质问题 约束磁场空间； 电磁作用力的本质问题 两个相对静止的磁场相互作用； 电机学的内容体系问题 基本结构、基本原理和基本特性！ 电机学的动态稳定问题 磁势平衡、电压平衡和功率（转矩）平衡！ 电机基本问题的求解问题 基本概念、基本方程、等效电路或时空矢量图
电机基本结构 静止部分 气隙磁场 接触 运动部分 只有静止部分而没有运动部分的称为变压器； 接触式驱动的超声波电机： 气隙形状：平面，圆柱面，圆球面；{ 磁场/电场驱动！ 运动方式：一维直线，一维圆周，二维平面，三维曲面； 直线电机 旋转电机 平面电机 球形电机 August 27,2011 5
August 27, 2011 5 电机基本结构 静止部分 运动部分 气隙磁场 接触 只有静止部分而没有运动部分的称为变压器； 接触式驱动的超声波电机； 气隙形状：平面，圆柱面，圆球面；磁场／电场驱动！ 运动方式：一维直线，一维圆周，二维平面，三维曲面； 直 线 电 机 旋 转 电 机 平 面 电 机 球 形 电 机
