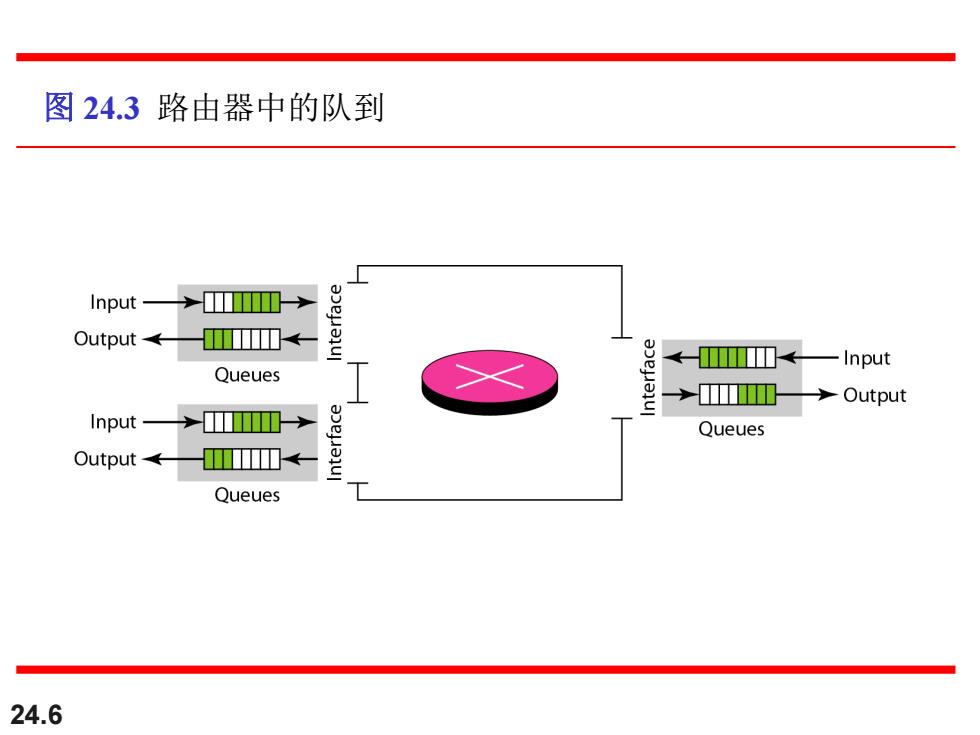

图24.3路由器中的队到 Input →0→ Output← 0←- ←D← 一Input Queues →团 →>Output Input- →团→ Queues Output← D←- Queues 24.6
24.6 图 24.3 路由器中的队到
Figure24.4分组延迟和吞吐量是网络载荷的函数 Delay Throughput No congestion area Congestion area No congestion Congestion area area Capacity Load Capacity Load a.Delay as a function of load b.Throughput as a function of load 吞吐量:单位时间内通过网络的分组数 24.7
24.7 Figure 24.4 分组延迟和吞吐量是网络载荷的函数 吞吐量:单位时间内通过网络的分组数

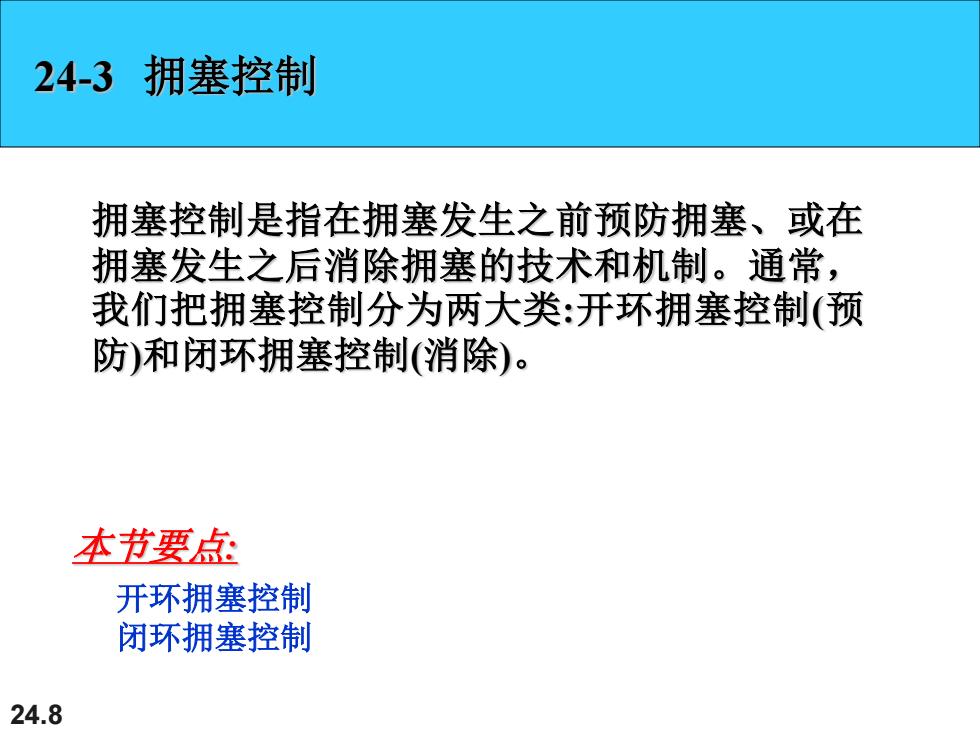

24-3 拥塞控制 拥塞控制是指在拥塞发生之前预防拥塞、或在 拥塞发生之后消除拥塞的技术和机制。通常, 我们把拥塞控制分为两大类:开环拥塞控制(预 防)和闭环拥塞控制(消除)。 本节要点: 开环拥塞控制 闭环拥塞控制 24.8
24.8 24-3 拥塞控制 拥塞控制是指在拥塞发生之前预防拥塞、或在 拥塞发生之后消除拥塞的技术和机制。通常, 我们把拥塞控制分为两大类:开环拥塞控制(预 防)和闭环拥塞控制(消除)。 开环拥塞控制 闭环拥塞控制 本节要点:
图24.5拥塞控制分类 Congestion control Open-loop Closed-loop Retransmission policy Back pressure Window policy Choke packet Acknowledgment policy Implicit signaling Discarding policy Explicit signaling Admission policy 24.9
24.9 图 24.5 拥塞控制分类
Figure24.6减轻拥塞背压(反压)方法 Backpressure Backpressure Backpressure Source Congestion Destination Data flow 24.10
24.10 Figure 24.6 减轻拥塞背压(反压)方法
