2、非周期信号的频谱 脉冲高度 脉冲信号(Pulsing Signal)) 单个孤立的波形可以用一 系列正弦波的叠加来组成，频 率取连续值，且具有连续频谱 T/201T/2 A T 形脉冲宽度 时域的脉冲信号 2/3T 2/7元 2/11元 2/5元 2/9π 频域的脉冲信号 HOME BACK NEXT
脉冲信号(Pulsing Signal) 1/τ －τ/2 τ/2 U(t) 0 t 脉冲高度 τ 矩形脉冲宽度 0 Af f·τ 1 2 3 4 5 6 2/3π 2/5π 2/7π 2/9π 2/11π 单个孤立的波形可以用一 系列正弦波的叠加来组成，频 率取连续值，且具有连续频谱

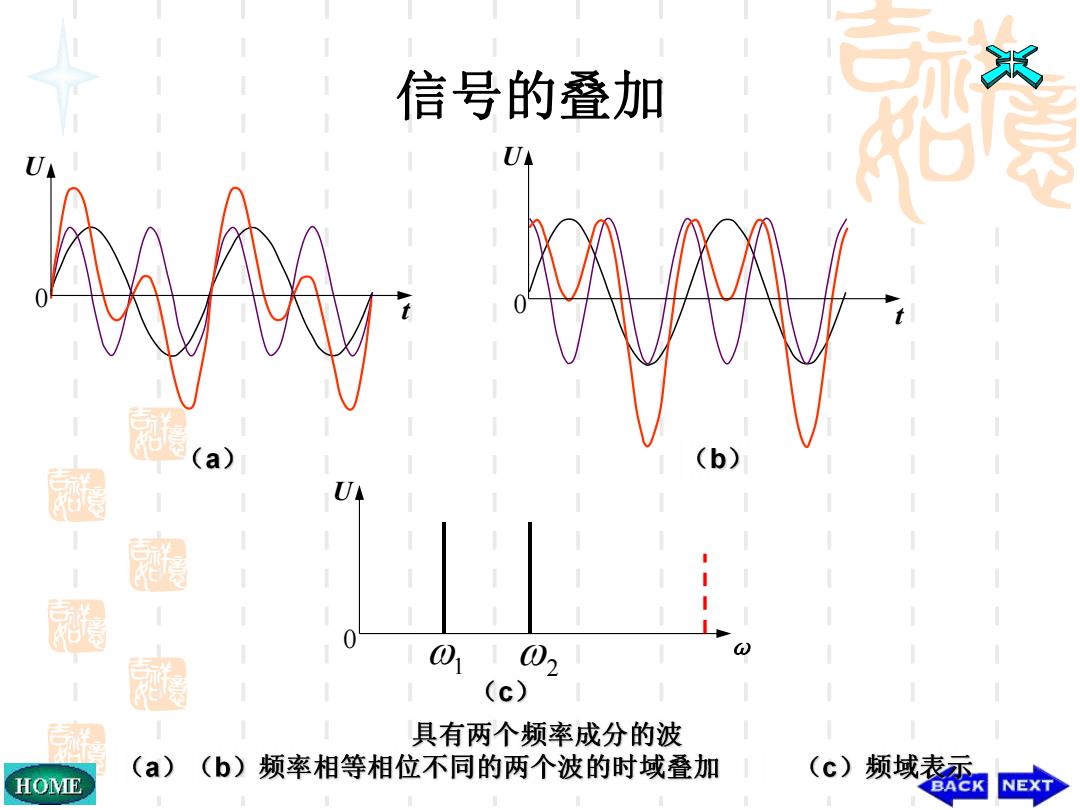

信号的叠加 (a) (b) 011 0 (c) 具有两个频率成分的波 (a)(b)频率相等相位不同的两个波的时域叠加 (c) HOME 频域秃 NEXT
U t 0 t U 0 ω U 0 1 2 信号的叠加

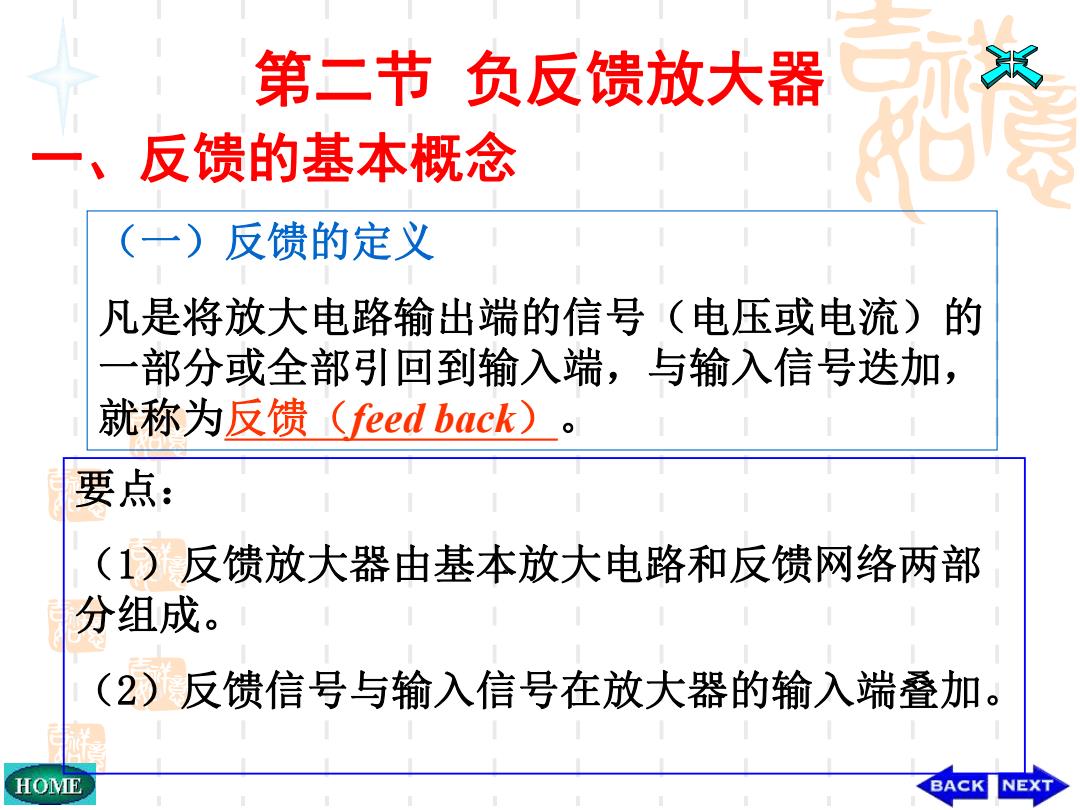

第二节负反馈放大器 反馈的基本概念 (一)反馈的定义 凡是将放大电路输出端的信号（电压或电流）的 部分或全部引回到输入端，与输入信号迭加， 就称为反馈(feed back) 要点： (1)反馈放大器由基本放大电路和反馈网络两部 分组成。 (2)反馈信号与输入信号在放大器的输入端叠加。 HOME BACK
一 、反馈的基本概念 （一）反馈的定义 凡是将放大电路输出端的信号（电压或电流）的 一部分或全部引回到输入端，与输入信号迭加， 就称为反馈（feed back）。 第二节 负反馈放大器 要点： （1）反馈放大器由基本放大电路和反馈网络两部 分组成。 （2）反馈信号与输入信号在放大器的输入端叠加

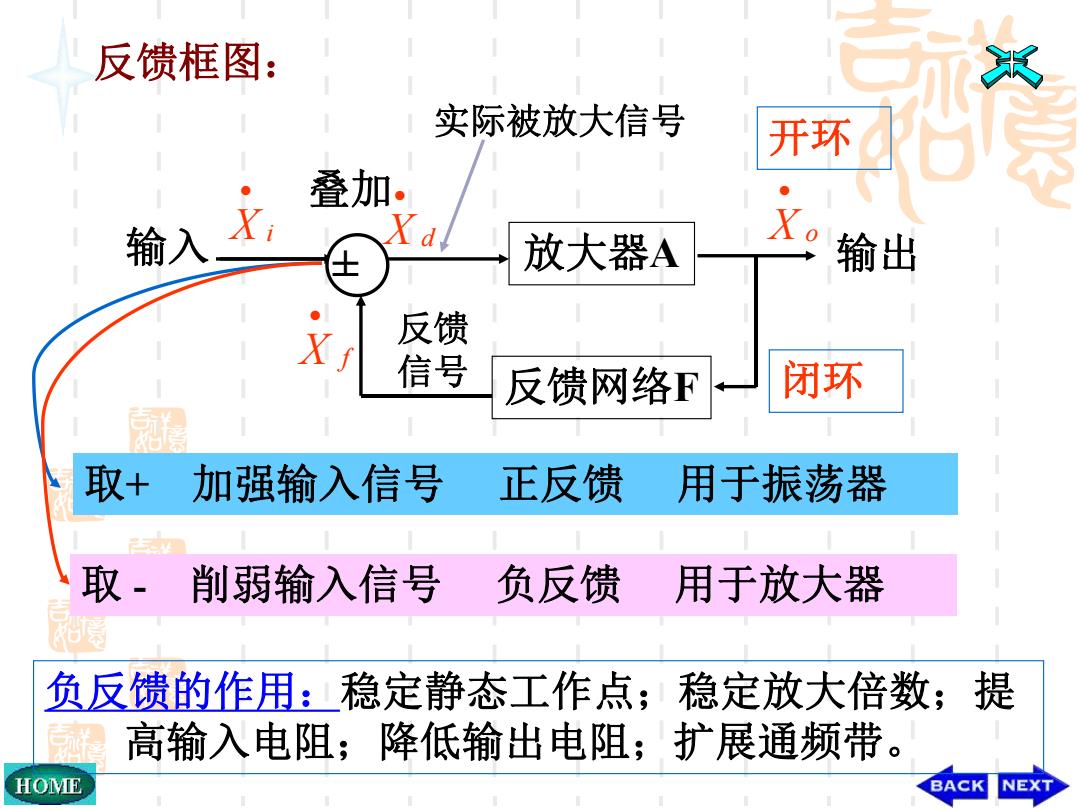

反馈框图： 实际被放大信号 开环 叠加 输入 X X ah 放大器A X。 输出 X 反馈 信号 反馈网络F 闭环 取+加强输入信号 正反馈 用于振荡器 取·削弱输入信号 负反馈 用于放大器 负反馈的作用：稳定静态工作点；稳定放大倍数；提 高输入电阻；降低输出电阻；扩展通频带 HOME BACK NEXT
输入 放大器A 输出 取+ 加强输入信号 正反馈 用于振荡器 取 - 削弱输入信号 负反馈 用于放大器 开环 闭环 负反馈的作用：稳定静态工作点；稳定放大倍数；提 高输入电阻；降低输出电阻；扩展通频带。 反馈网络F ± 叠加 反馈 信号 实际被放大信号 反馈框图： X d X o X f X i

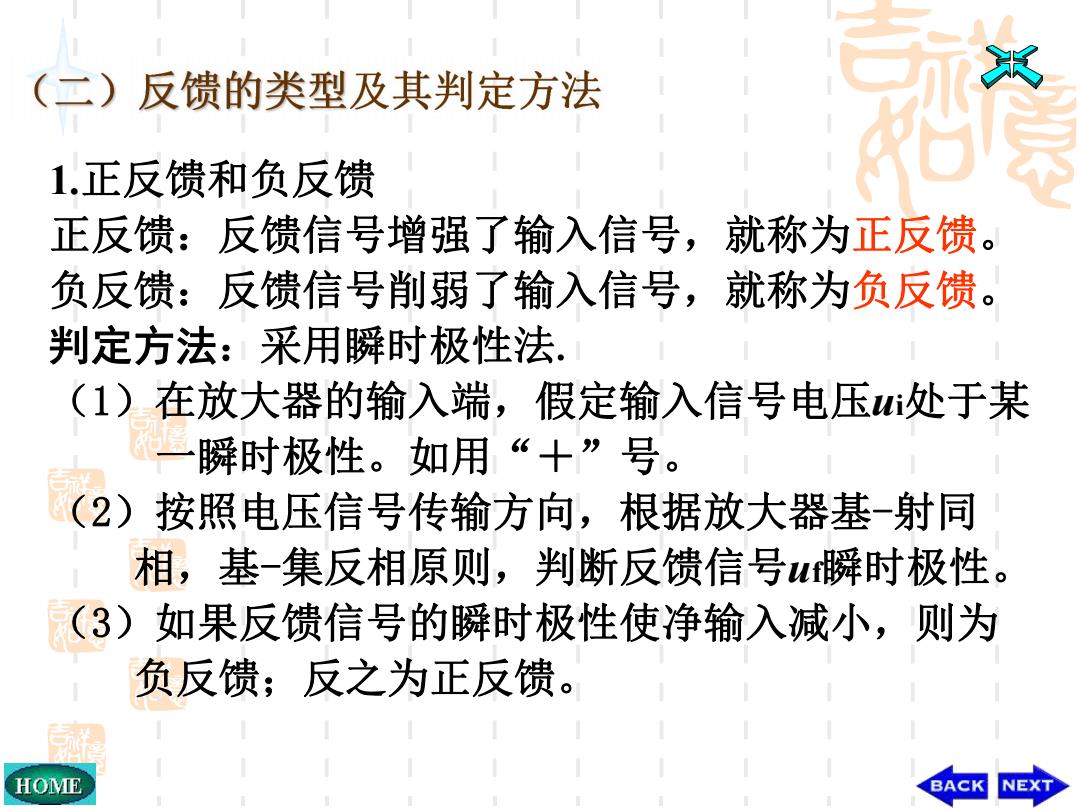

(二)反馈的类型及其判定方法 1.正反馈和负反馈 正反馈：反馈信号增强了输入信号，就称为正反馈。 负反馈：反馈信号削弱了输入信号，就称为负反馈。 判定方法：采用瞬时极性法 (1)在放大器的输入端，假定输入信号电压u处于某 瞬时极性。如用“十”号。 (2)按照电压信号传输方向，根据放大器基-射同 相，基-集反相原则，判断反馈信号u瞬时极性。 (3)如果反馈信号的瞬时极性使净输入减小，则为 负反馈；反之为正反馈。 HOME BACK NEXT
1.正反馈和负反馈 正反馈：反馈信号增强了输入信号，就称为正反馈。 负反馈：反馈信号削弱了输入信号，就称为负反馈。 判定方法：采用瞬时极性法. （1）在放大器的输入端，假定输入信号电压ui处于某 一瞬时极性。如用“＋”号。 （2）按照电压信号传输方向，根据放大器基-射同 相，基-集反相原则，判断反馈信号uf瞬时极性。 （3）如果反馈信号的瞬时极性使净输入减小，则为 负反馈；反之为正反馈
