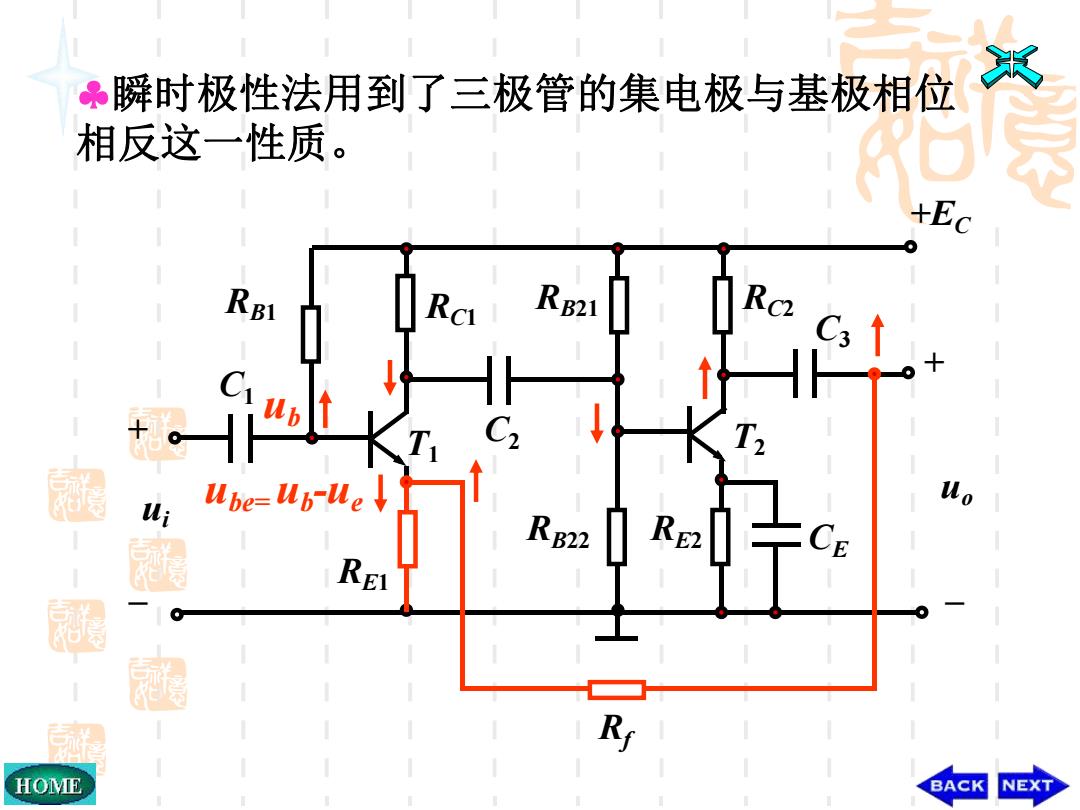

瞬时极性法用到了三极管的集电极与基极相位 相反这一性质。 +Ec RBL Rg21 剂 ube=ub-lue↓ RE2 RE HOME BACK NEXT
瞬时极性法用到了三极管的集电极与基极相位 相反这一性质。 + – C1 RB1 RC1 RB21 RB22 RC2 RE2 RE1 CE C3 C2 +EC uo ui + – T1 T2 Rf ub ube= ub-ue

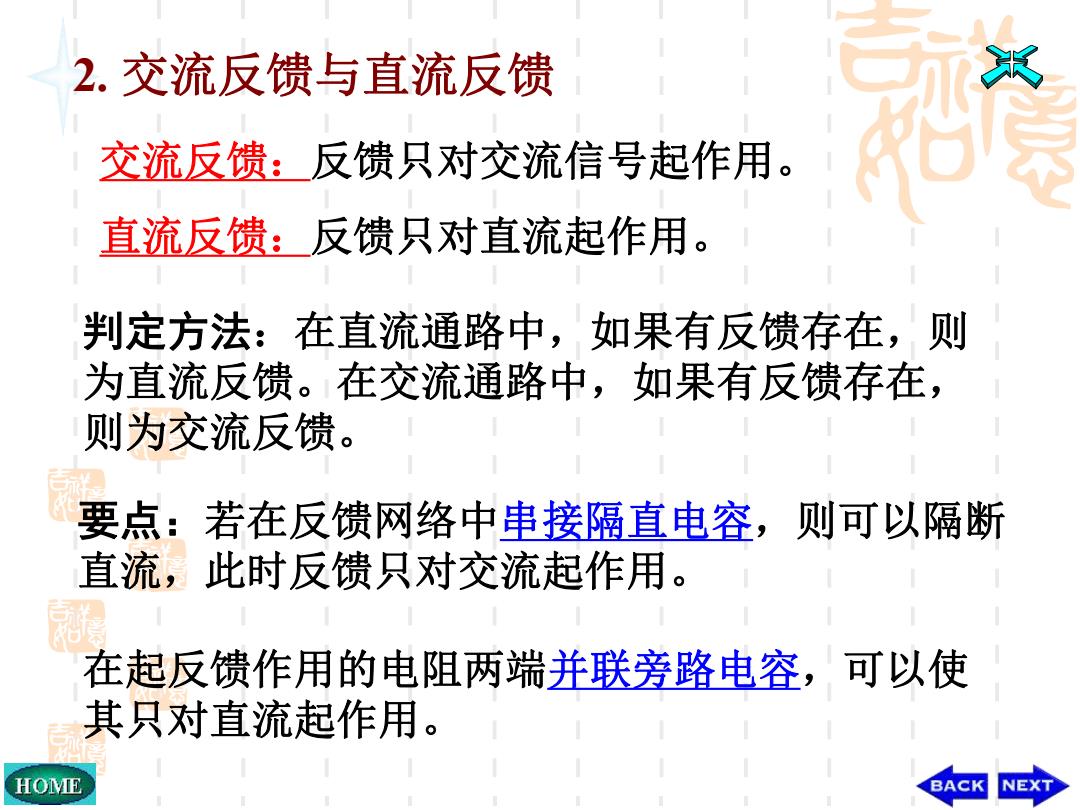

2.交流反馈与直流反馈 交流反馈：反馈只对交流信号起作用。 直流反馈：反馈只对直流起作用。 判定方法：在直流通路中，如果有反馈存在，则 为直流反馈。在交流通路中，如果有反馈存在， 则为交流反馈。 要点：若在反馈网络中串接隔直电容，则可以隔断 直流，此时反馈只对交流起作用。 调 在起反馈作用的电阻两端并联旁路电容，可以使 其只对直流起作用。 HOME BACK NEX
2. 交流反馈与直流反馈 交流反馈：反馈只对交流信号起作用。 直流反馈：反馈只对直流起作用。 在起反馈作用的电阻两端并联旁路电容，可以使 其只对直流起作用。 判定方法：在直流通路中，如果有反馈存在，则 为直流反馈。在交流通路中，如果有反馈存在， 则为交流反馈。 要点：若在反馈网络中串接隔直电容，则可以隔断 直流，此时反馈只对交流起作用

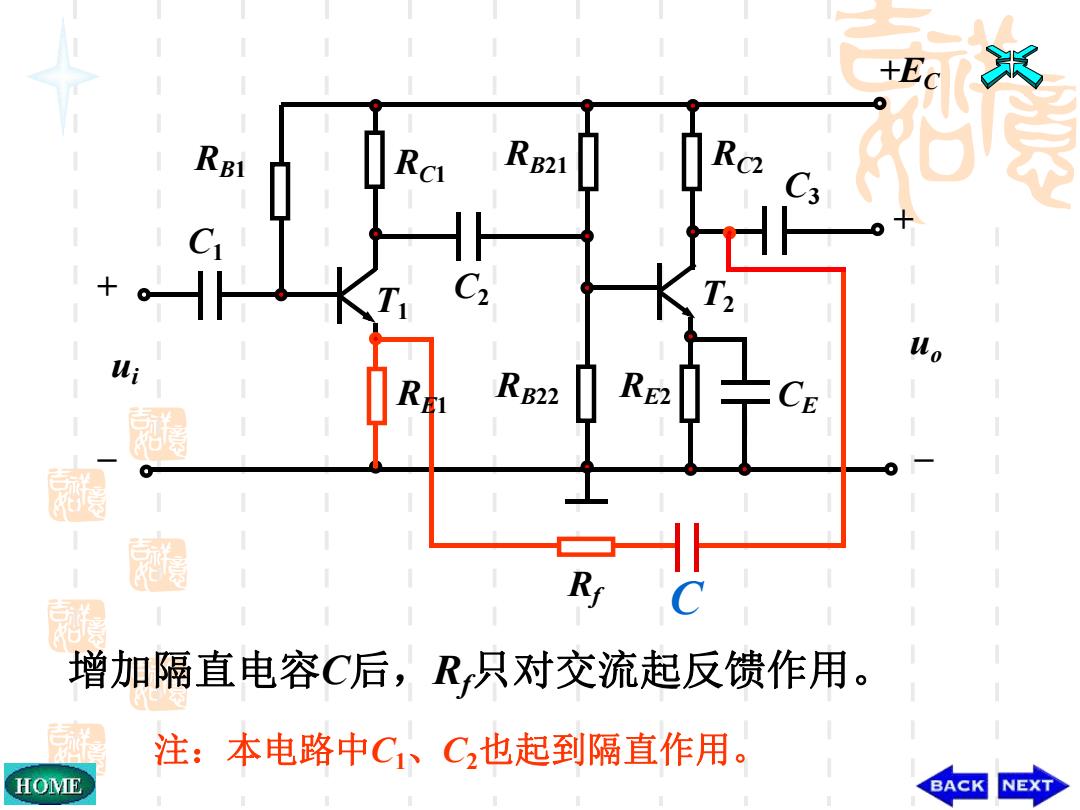

+Ec RB21 Rc2 T R 增加隔直电容C后，R只对交流起反馈作用。 注：本电路中C1、C2也起到隔直作用 HOME BACK NEXT
增加隔直电容C后，Rf只对交流起反馈作用。 注：本电路中C1、C2也起到隔直作用。 + – C1 RB1 RC1 RB21 RB22 RC2 RE2 CE C3 C2 +EC uo ui + – T1 T2 Rf RE1 C

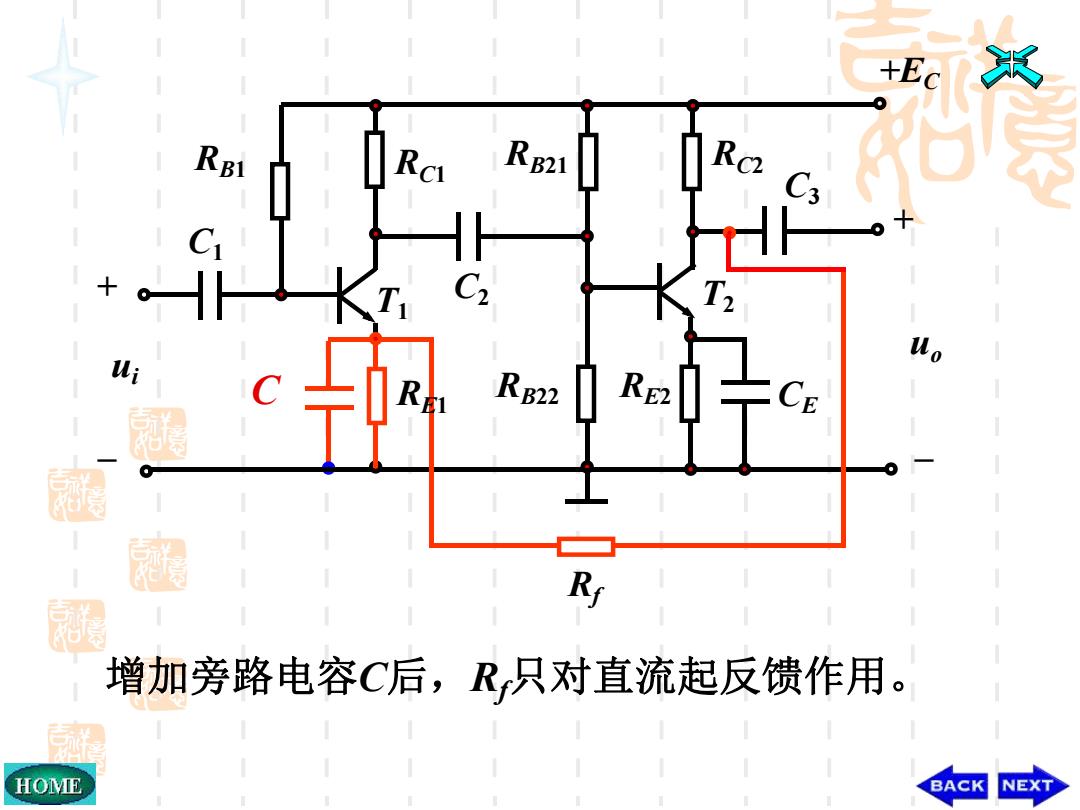

+Ec RB21 Rc T R R 凝 增加旁路电容C后，R只对直流起反馈作用 HOME BACK NEXT
增加旁路电容C后，Rf只对直流起反馈作用。 C + – C1 RB1 RC1 RB21 RB22 RC2 RE2 CE C3 C2 +EC uo ui + – T1 T2 Rf RE1

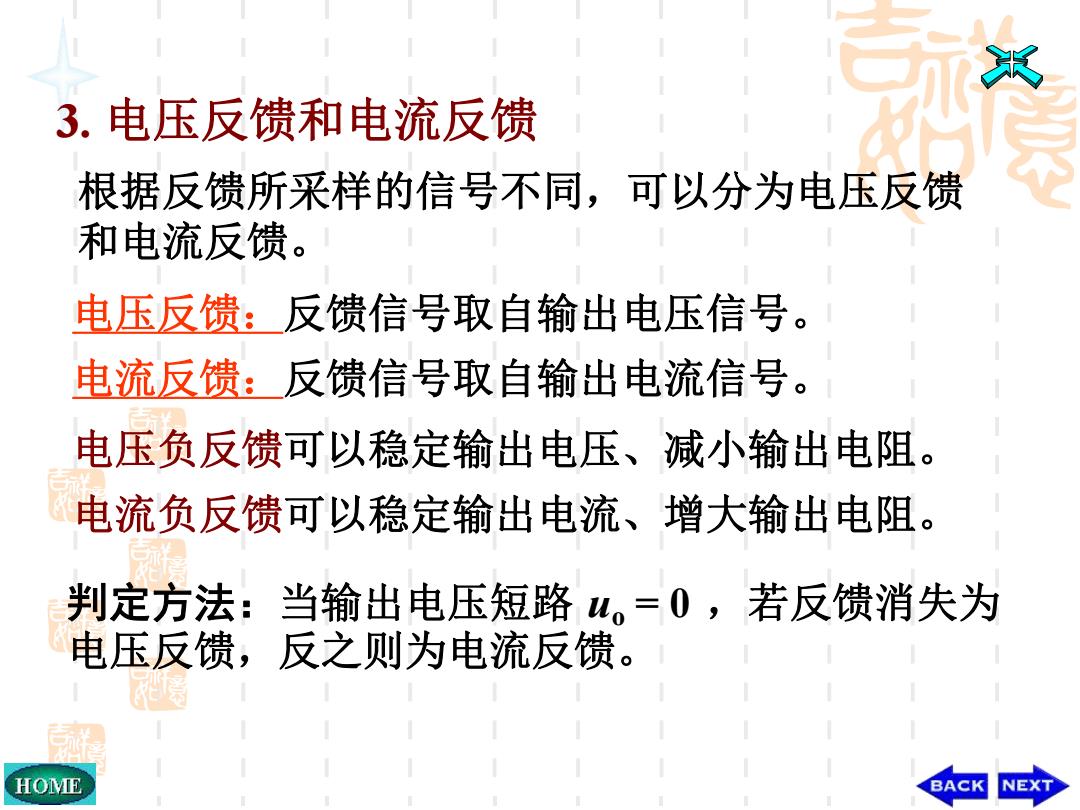

3.电压反馈和电流反馈 根据反馈所采样的信号不同，可以分为电压反馈 和电流反馈。 电压反馈：反馈信号取自输出电压信号。 电流反馈：反馈信号取自输出电流信号。 电压负反馈可以稳定输出电压、减小输出电阻。 电流负反馈可以稳定输出电流、增大输出电阻。 判定方法：当输出电压短路。=0，若反馈消失为 电压反馈，反之则为电流反馈。 HOME BACK NEXT
3. 电压反馈和电流反馈 电压反馈：反馈信号取自输出电压信号。 电流反馈：反馈信号取自输出电流信号。 电压负反馈可以稳定输出电压、减小输出电阻。 电流负反馈可以稳定输出电流、增大输出电阻。 根据反馈所采样的信号不同，可以分为电压反馈 和电流反馈。 判定方法：当输出电压短路 uo = 0 ，若反馈消失为 电压反馈，反之则为电流反馈
