4双极结型三极管及放大电路基础 4.1 BJT 4.2基本共射极放大电路 4.3 放大电路的分析方法 4.4 放大电路静态工作点的稳定问题 4.5 共集电极放大电路和共基极放大电路 4.6 组合放大电路 4.7放大电路的频率响应 *4.8 单级放大电路的瞬态响应 1北医学院生物医学工程
4.1 BJT 4.3 放大电路的分析方法 4.4 放大电路静态工作点的稳定问题 4.5 共集电极放大电路和共基极放大电路 4.2 基本共射极放大电路 4.6 组合放大电路 4.7 放大电路的频率响应 *4.8 单级放大电路的瞬态响应

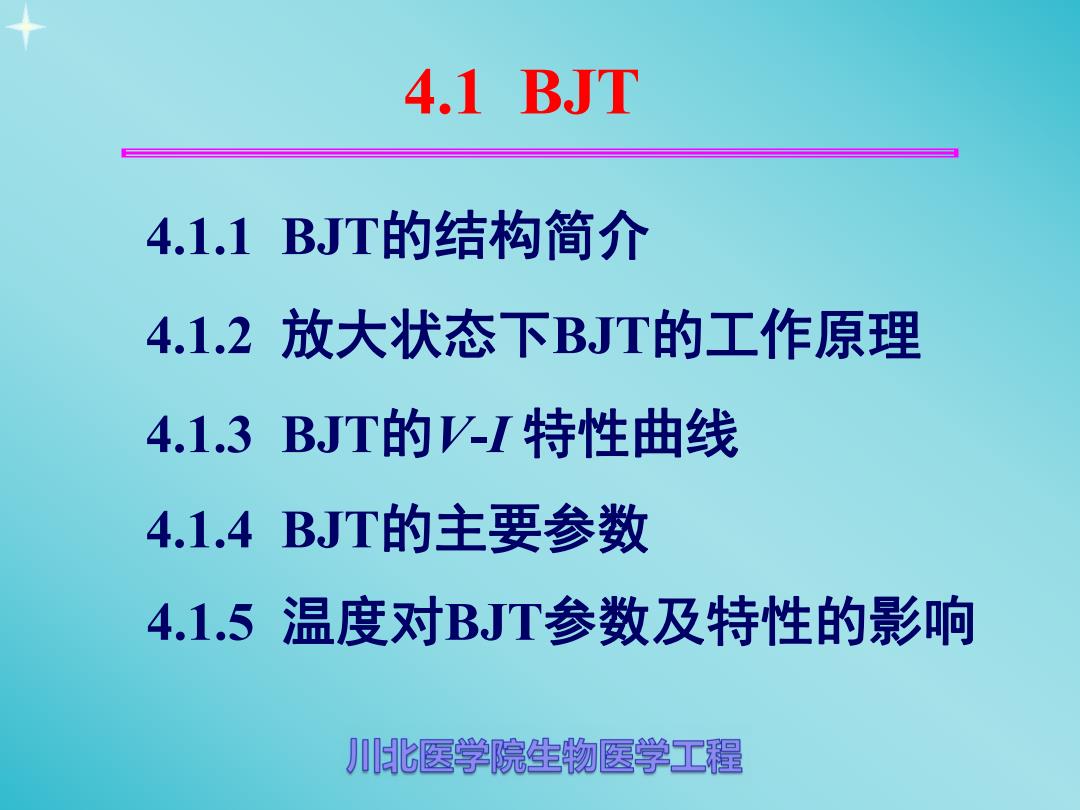

4.1 BJT 4.1.1BJT的结构简介 4.1.2放大状态下BJT的工作原理 4.1.3BJT的V-特性曲线 4.1.4BJT的主要参数 4.1.5 温度对BJT参数及特性的影响 北医学院生物医学工程
4.1 BJT 4.1.1 BJT的结构简介 4.1.2 放大状态下BJT的工作原理 4.1.3 BJT的V-I 特性曲线 4.1.4 BJT的主要参数 4.1.5 温度对BJT参数及特性的影响
4.1.1BJT的结构简介 (a) (b) (c) (d) (a)小功率管 (b)小功率管 (c)大功率管 (d)中功率管 北医学院生物医学工程
4.1.1 BJT的结构简介 (a) 小功率管 (b) 小功率管 (c) 大功率管 (d) 中功率管
4.1.1BJT的结构简介 c集电极 c集电极 半导体三极管的结 构示意图如图所示。 N P 集电区 集电结 集电区 集电结 它有两种类型：NPN型 b 基极 基堅 bo 基 和PNP型。 N 发射结 基极 发射结 发射区 发射区 (a)NPN型管结构示意图 e发射极 e发射极 (b)PNP型管结构示意图 (a) (b) (c)NPN管的电路符号 C (dPNP管的电路符号 (c (d) 川北堡子屍9至物墨子工糧
半导体三极管的结 构示意图如图所示。 它有两种类型:NPN型 和PNP型。 4.1.1 BJT的结构简介 (a) NPN型管结构示意图 (b) PNP型管结构示意图 (c) NPN管的电路符号 (d) PNP管的电路符号
4.1.1BJT的结构简介 集成电路中典型NPN型BJT的截面图 b e SiO2 铝 隔离 外延层 P D NH 埋层 基极 P 硅衬底 比医学院生物医学工程
集成电路中典型NPN型BJT的截面图 4.1.1 BJT的结构简介
