第六章储能元件 6.1电容元件 6.2电感元件 6.3储能元件的串联和并联 下页
第六章 储能元件 下 页 6.1 电容元件 6.2 电感元件 6.3 储能元件的串联和并联
6.1电容元件(Capacitor 电容器 在外电源作用下，两极板 上分别带上等量异号电荷 8 ,撤去电源，板上电荷仍 可长久地集聚下去，是一 种储存电能的部件。 1.定义 电容元件 储存电能的元件。其特 性可用M≈g平面上的 一条曲线来描述 f(u,q)=0 库伏 特性 上页 下页
6.1 电容元件 (Capacitor) 电容器 _ q + q 在外电源作用下，两极板 上分别带上等量异号电荷 ，撤去电源，板上电荷仍 可长久地集聚下去，是一 种储存电能的部件。 1. 定义 电容元件 储存电能的元件。其特 性可用u～q 平面上的 一条曲线来描述 f (u,q) 0 q u 上 页 下 页
实际电容器示例 电解电容器 瓷质电容器 聚丙烯膜电容器
实际电容器示例 电解电容器 瓷质电容器 聚丙烯膜电容器

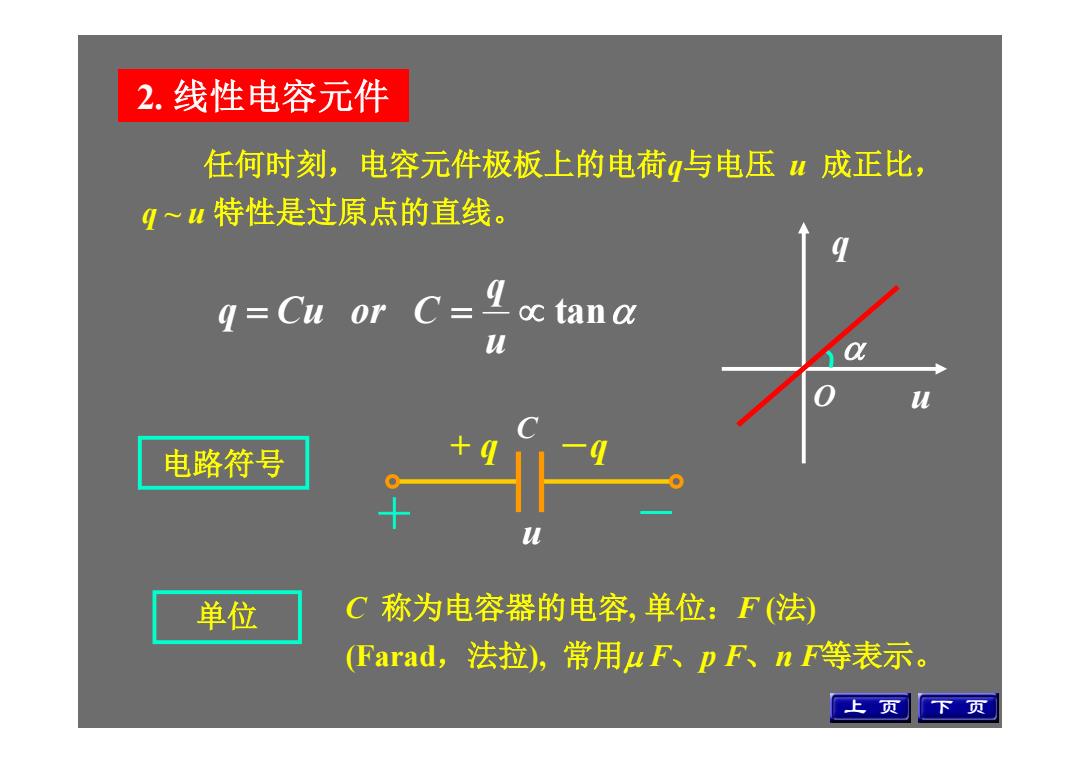

2.线性电容元件 任何时刻，电容元件极板上的电荷q与电压成正比， q~4特性是过原点的直线。 q=Cu or C= oc tana 以 电路符号 儿 单位 C称为电容器的电容，单位：F(法) (arad,法拉)，常用uF、pF、nF等表示。 上页 下页
任何时刻，电容元件极板上的电荷q与电压 u 成正比， q ~ u 特性是过原点的直线。 电路符号 2. 线性电容元件 tan u q q Cu or C C 称为电容器的电容, 单位：F (法) (Farad，法拉), 常用 F、p F、n F等表示。 q O u 单位 上 页 下 页 C ＋ － u + q －q
线性电容的电压、电流关系 电容元件VCR 的微分形式 u、i取关联 参考方向 dt dt 表明： (1)i的大小取决于n的变化率，与u的大小无关， 电容 是动态元件； (2)当u为常数（直流）时，i=0。电容相当于开路，电容 有隔断直流作用； (3)实际电路中通过电容的电流i为有限值，则电容电压山 必定是时间的连续函数。 上页 下页
dt dq i 线性电容的电压、电流关系 电容元件VCR 的微分形式 表明: (1) i 的大小取决于 u 的变化率, 与 u 的大小无关， 电容 是动态元件； (2) 当 u 为常数(直流)时，i =0。电容相当于开路，电容 有隔断直流作用； (3) 实际电路中通过电容的电流 i 为有限值，则电容电压u 必定是时间的连续函数。 上 页 下 页 C ＋ － u + q －q u、i 取关联 参考方向 dt du C
