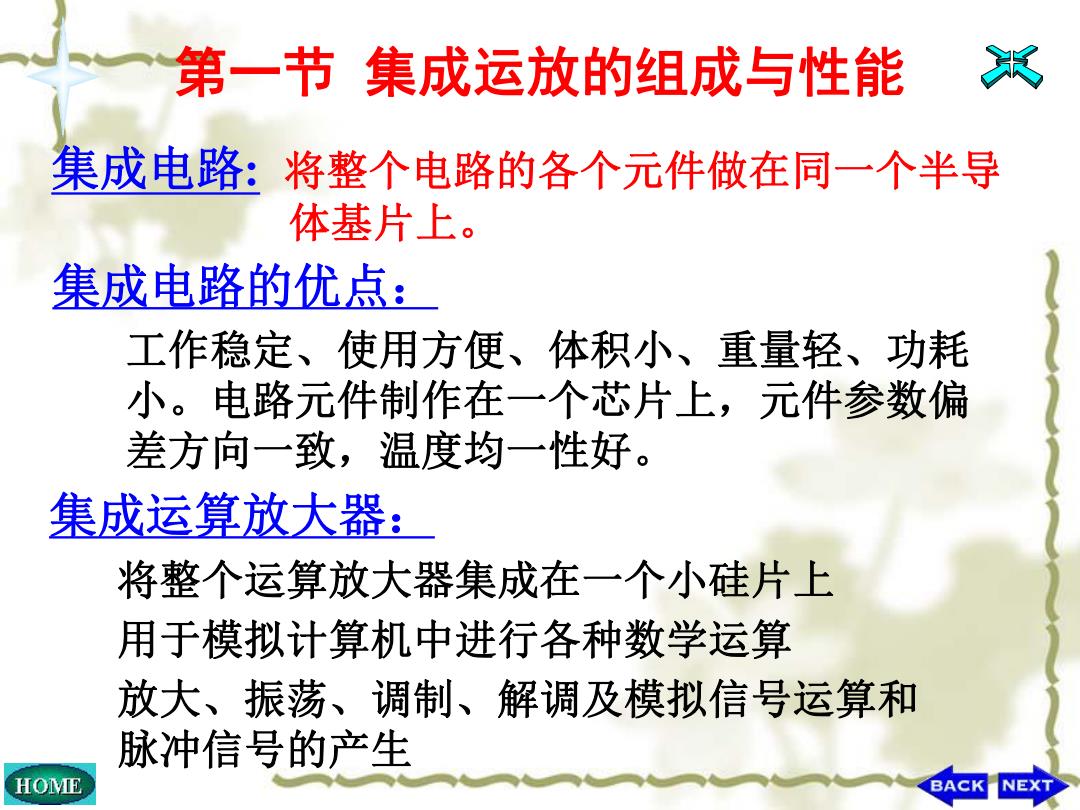

第一节集成运放的组成与性能 汉 集成电路：将整个电路的各个元件做在同一个半导 体基片上。 集成电路的优点： 工作稳定、使用方便、体积小、重量轻、功耗 小。电路元件制作在一个芯片上，元件参数偏 差方向一致，温度均一性好。 集成运算放大器： 将整个运算放大器集成在一个小硅片上 用于模拟计算机中进行各种数学运算 放大、振荡、调制、解调及模拟信号运算和 脉冲信号的产生 HOME BACK NEXT
集成电路: 将整个电路的各个元件做在同一个半导 体基片上。 集成电路的优点： 工作稳定、使用方便、体积小、重量轻、功耗 小。电路元件制作在一个芯片上，元件参数偏 差方向一致，温度均一性好。 集成运算放大器： 将整个运算放大器集成在一个小硅片上 用于模拟计算机中进行各种数学运算 放大、振荡、调制、解调及模拟信号运算和 脉冲信号的产生 第一节 集成运放的组成与性能
集成运放的电路组成 汉 工艺特点： (1)级间采用直接耦合方式，利用对称结构改 善电路性能。 (2)电阻元件由硅半导体构成，范围在几十到 20千欧，精度低。高阻值电阻用三极管有源元 件代替或外接 。 (3)几十pF以下的小电容用PN结的结电容构成、 大电容要外接。 (4)二极管一般用三极管的发射结构成。 HOME BACK NEXT
（1）级间采用直接耦合方式，利用对称结构改 善电路性能。 （2）电阻元件由硅半导体构成，范围在几十到 20千欧，精度低。高阻值电阻用三极管有源元 件代替或外接。 （3）几十 pF 以下的小电容用PN结的结电容构成、 大电容要外接。 （4）二极管一般用三极管的发射结构成。 一、集成运放的电路组成 工艺特点：
汉 组成： 输入端 输入级 中间级 输出级 输出端 偏置 电路 对输入级的要求：尽量减小零点漂移，尽量提高 KCMRR,输入阻抗：尽可能大。 对中间级的要求：足够大的电压放大倍数。 对输出级的要求：主要提高带负载能力，给出足 够的输出电流in。即输出阻抗r,小。 HOME BACK NEXT
组成： 对输入级的要求：尽量减小零点漂移,尽量提高 KCMRR , 输入阻抗 ri尽可能大。 对中间级的要求：足够大的电压放大倍数。 对输出级的要求：主要提高带负载能力，给出足 够的输出电流io 。即输出阻抗 ro小
集成运放的电原理框图 : 第2级 ● E3 E RE2 第1级：差动放大器 差动放大器 HOME 第3级：单管放大器 第4级：互补对称射极跟随器
-UEE +UCC E RC T1 RC T2 T5 T6 RC3 RE2 RC4 RE3 T7 T9 T8 RE4 RE5 T11 T10 RL 第4级：互补对称射极跟随器 差动放大器 第2级 第1级：差动放大器 第3级：单管放大器 集成运放的电原理框图
