第3章线性电阻电路的一般分析 重点 (1)支路电流法 (2)网孔、回路电流法 (3)结点电压法 G☑☑☑G 下页
第3章 线性电阻电路的一般分析 重点 （1）支路电流法 下 页 （2）网孔、回路电流法 （3）结点电压法

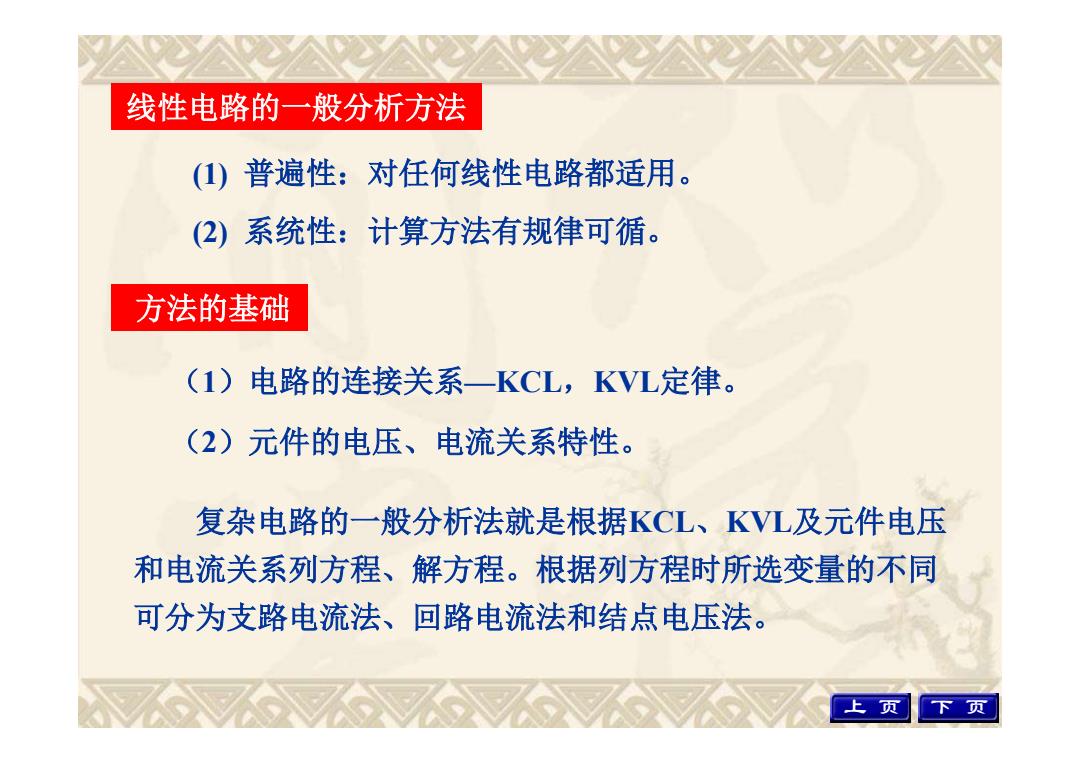

线性电路的一般分析方法 ()普遍性：对任何线性电路都适用。 (2)系统性：计算方法有规律可循。 方法的基础 (1) 电路的连接关系一KCL,KVL定律。 (2)元件的电压、电流关系特性。 复杂电路的一般分析法就是根据KCL、KVL及元件电压 和电流关系列方程、解方程。根据列方程时所选变量的不同 可分为支路电流法、回路电流法和结点电压法。 上 下页
线性电路的一般分析方法 (1) 普遍性：对任何线性电路都适用。 复杂电路的一般分析法就是根据KCL、KVL及元件电压 和电流关系列方程、解方程。根据列方程时所选变量的不同 可分为支路电流法、回路电流法和结点电压法。 （2）元件的电压、电流关系特性。 （1）电路的连接关系—KCL，KVL定律。 方法的基础 (2) 系统性：计算方法有规律可循。 上 页 下 页
3.1电路的图 1.电路的图 n=5b=8 抛开元 件性质 8 3 R, us -R6 一个元件作 元件的串联及并联 为一条支路 组合作为一条支路 n=4b=6 有向图 上页 下页
3.1 电路的图 1. 电路的图 抛开元 件性质 一个元件作 为一条支路 n 5 b 8 元件的串联及并联 组合作为一条支路 n 4 b 6 6 5 4 3 2 1 7 8 5 4 3 2 1 6 有向图 上 页 下 页 R4 R1 R3 R2 R6 uS + _ i R5

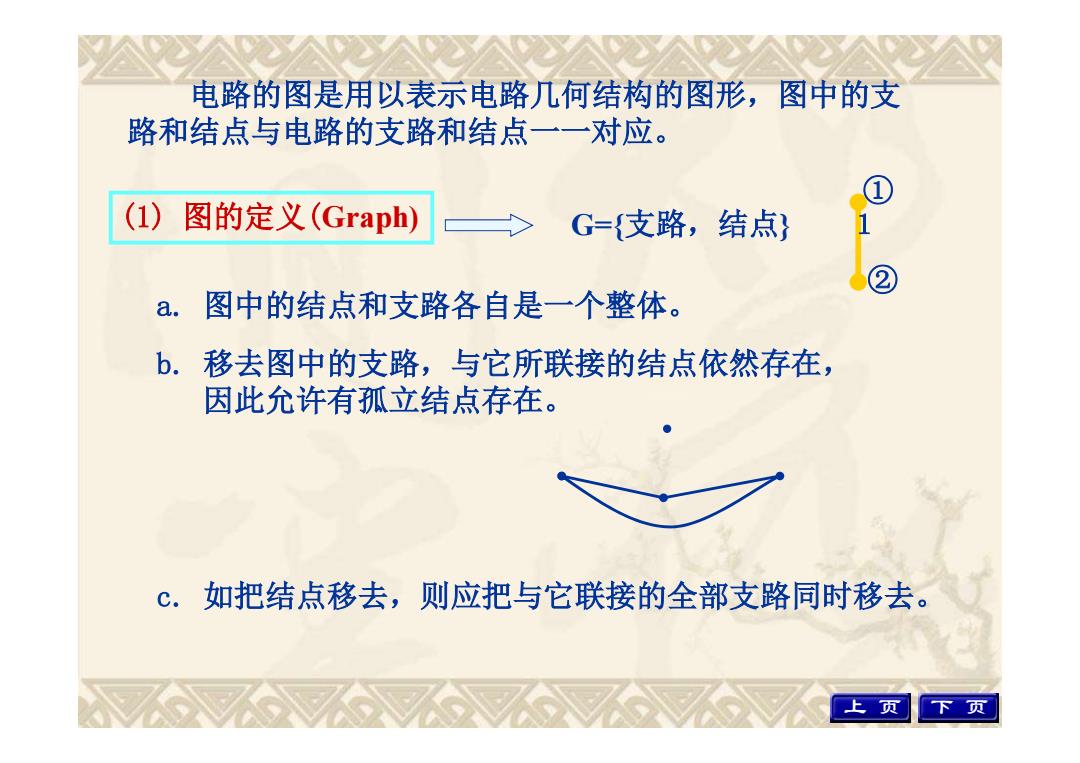

电路的图是用以表示电路几何结构的图形，图中的支 路和结点与电路的支路和结点一一对应。 (1) 图的定义(Graph) G=支路，结点} a.图中的结点和支路各自是一个整体。 b.移去图中的支路，与它所联接的结点依然存在， 因此允许有孤立结点存在。 c.如把结点移去，则应把与它联接的全部支路同时移去。 上页 下页
(1) 图的定义(Graph) G={支路，结点} ① ② １ 电路的图是用以表示电路几何结构的图形，图中的支 路和结点与电路的支路和结点一一对应。 a. 图中的结点和支路各自是一个整体。 b. 移去图中的支路，与它所联接的结点依然存在， 因此允许有孤立结点存在。 c. 如把结点移去，则应把与它联接的全部支路同时移去。 上 页 下 页

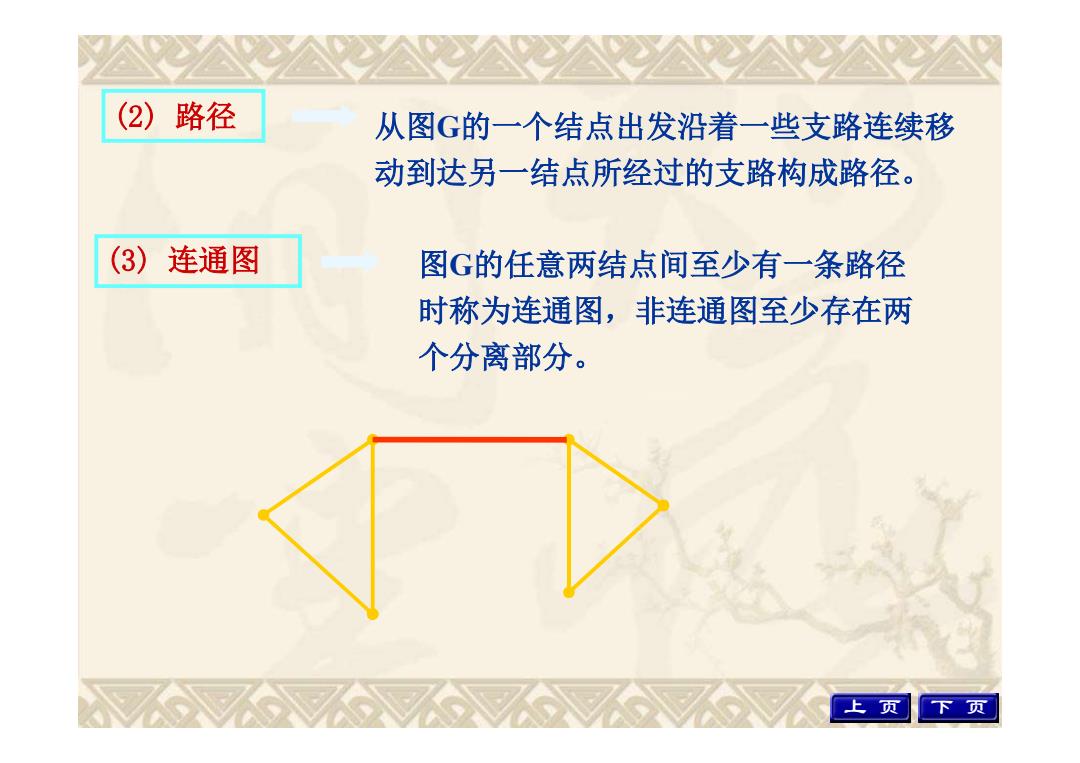

(2)路径 从图G的一个结点出发沿着一些支路连续移 动到达另一结点所经过的支路构成路径。 (3)连通图 图G的任意两结点间至少有一条路径 时称为连通图，非连通图至少存在两 个分离部分。 上页 下页
从图G的一个结点出发沿着一些支路连续移 动到达另一结点所经过的支路构成路径。 (2) 路径 (3) 连通图 图G的任意两结点间至少有一条路径 时称为连通图，非连通图至少存在两 个分离部分。 上 页 下 页
