第二章结构试验基本原理 2025/117
2025/1/7 1
2.1结构试验的一般程序 结构试验目的 试件设计 设计试件的形状和尺寸 试件加载设计 确定试件的数量 结构试验设计 试验观测设计 设计构造措施 试验误差控制措施 试验安全措施 试件制作与安装 确定试验荷载图式 设计试验加载装置 结构试验准备 试验人员组织分工 仪器设备的检测与率定 选择试验方法与设备 材料力学性能的试验与测定 设计试验加载制度 试验加载 确定试验观测项目 试验反应观测和数据采集 结构试验实施 选择测试仪器设备 试件变形、裂缝和破坏形态 记录 试验观测和采集数据的处理 结构参数识别 结构试验分析 结构破坏机制分析 结构性能与承载能力分析 结论 2025/1/7 2
2025/1/7 2 2.1 结构试验的一般程序
2.1结构试验的一般程序 2.1.1结构试验设计 结构试验设计时整个结构试验与测试技术中极为重要且具有全 局性的一项工作。它的主要内容是对所要进行饿结构试验工作 进行全面的设计与规划，从而使设计的计划于试验大纲对整个 试验起到通观全局和具体指导的作用 ◆ 反复研究实验目的 ◆充分了解任务要求 ◆ 收集相关资料，包括已有的理论假定、试验极其方法 根据以上工作的基础，确定试验的性质与规模。 试验件的制作、加载测量方法等不可孤立考虑，必须相互联系 综合考虑。 2025/1/7 3
2025/1/7 3 2.1 结构试验的一般程序 2.1.1 结构试验设计 结构试验设计时整个结构试验与测试技术中极为重要且具有全 局性的一项工作。它的主要内容是对所要进行饿结构试验工作 进行全面的设计与规划，从而使设计的计划于试验大纲对整个 试验起到通观全局和具体指导的作用 ◆ 反复研究实验目的 ◆ 充分了解任务要求 ◆ 收集相关资料，包括已有的理论假定、试验极其方法 根据以上工作的基础，确定试验的性质与规模。 试验件的制作、加载测量方法等不可孤立考虑，必须相互联系 综合考虑

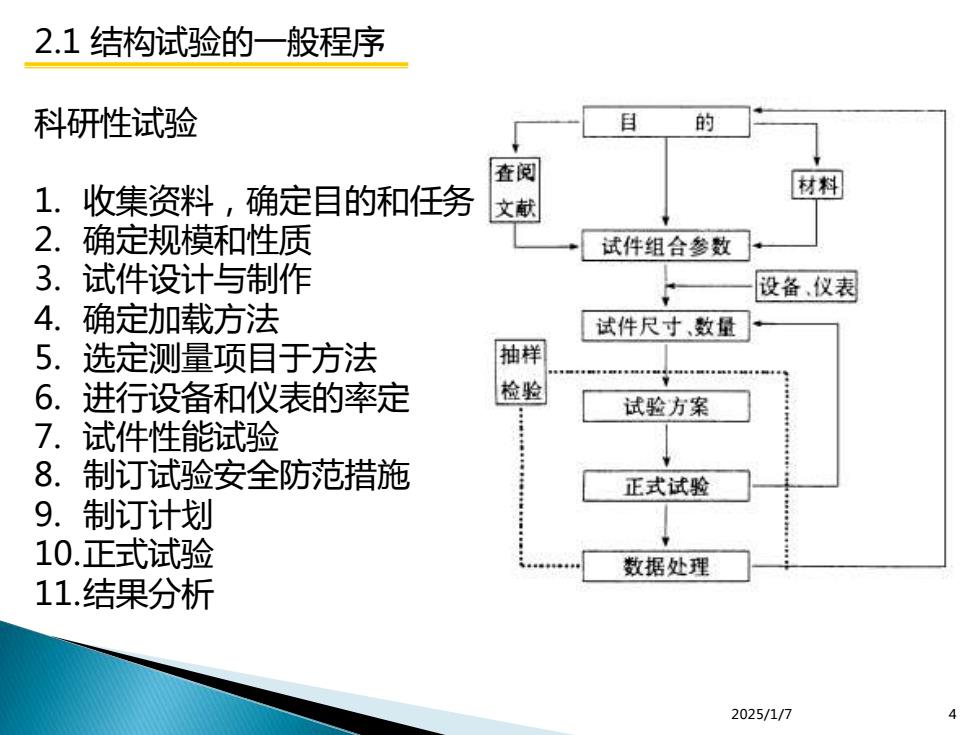

2.1结构试验的一般程序 科研性试验 目 的 查阅 1.收集资料，确定目的和任务 材料 文献 2. 确定规模和性质 试件组合参数 3.试件设计与制作 设备，仪表 4. 确定加载方法 试件尺寸、数量 5.选定测量项目于方法 抽样 6.进行设备和仪表的率定 检验 试验方案 7.试件性能试验 8.制订试验安全防范措施 正式试验 9.制订计划 10.正式试验 数据处理 11.结果分析 2025/1/7 4
2025/1/7 4 2.1 结构试验的一般程序 科研性试验 1. 收集资料，确定目的和任务 2. 确定规模和性质 3. 试件设计与制作 4. 确定加载方法 5. 选定测量项目于方法 6. 进行设备和仪表的率定 7. 试件性能试验 8. 制订试验安全防范措施 9. 制订计划 10.正式试验 11.结果分析
2.1结构试验的一般程序 检验性试验 检验性试验的设计，因为试件往往是某一具体结构，一般不存 在试件设计和制作问题，但需要收集和研究该试件设计的原始 资料、设计计算书和施工文件等，并应对构件进行实地考察 1 检查结构的设计和施工质量状况，最后根据检验的目的要求制 订试验计划。 2025/1/7 5
2025/1/7 5 2.1 结构试验的一般程序 检验性试验 检验性试验的设计，因为试件往往是某一具体结构，一般不存 在试件设计和制作问题，但需要收集和研究该试件设计的原始 资料、设计计算书和施工文件等，并应对构件进行实地考察， 检查结构的设计和施工质量状况，最后根据检验的目的要求制 订试验计划
