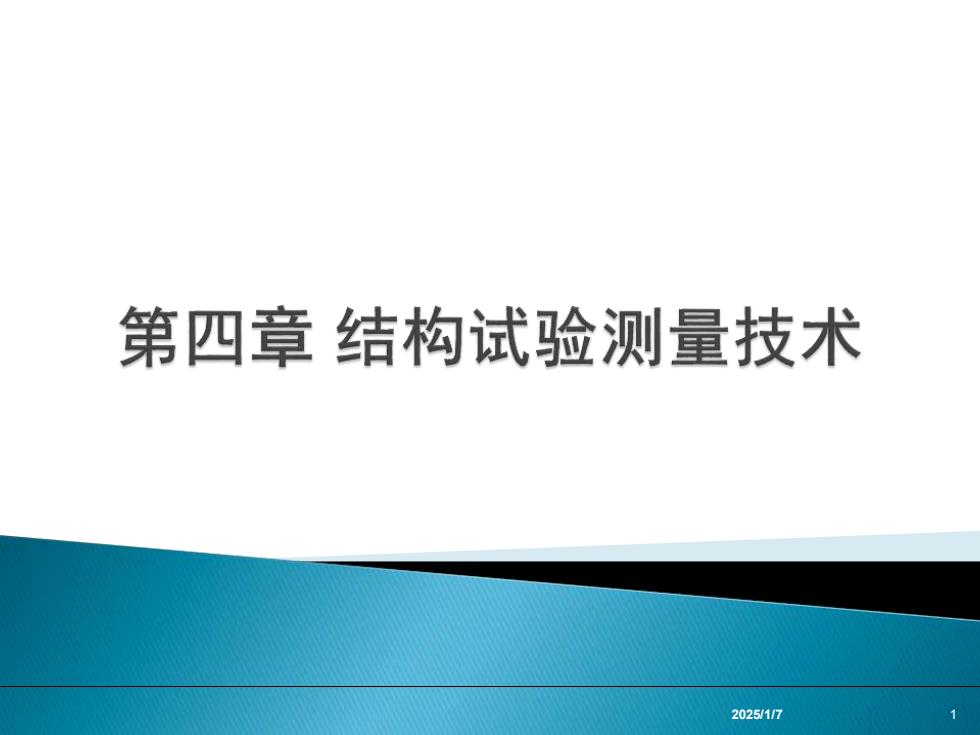

第四章结构试验测量技术 2025/1/7 1
2025/1/7 1

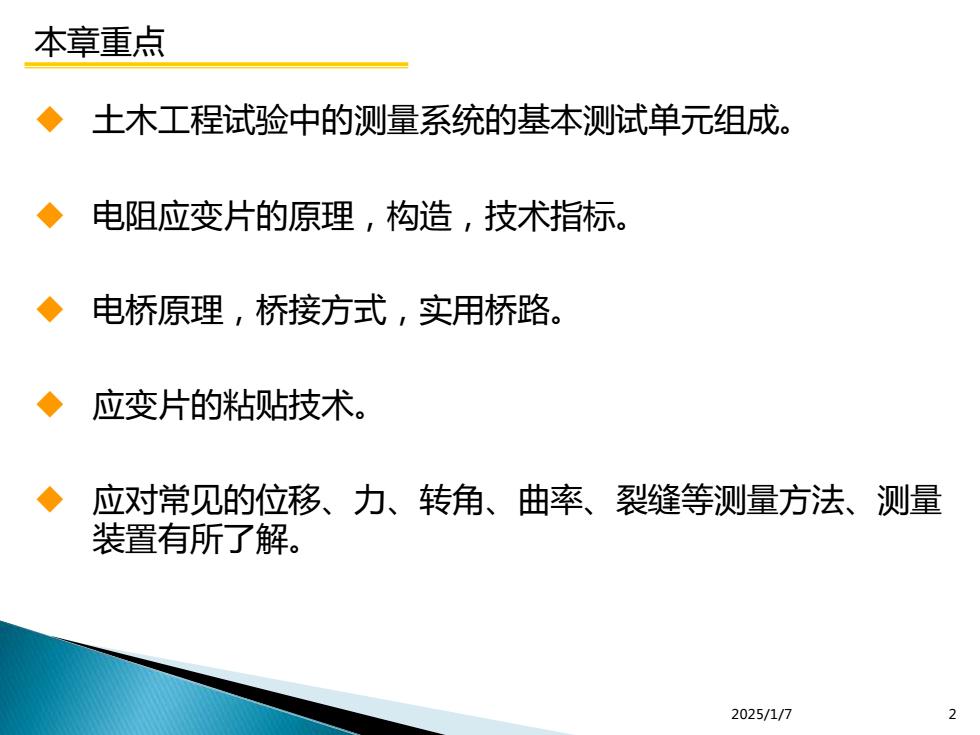

本章重点 ◆ 土木工程试验中的测量系统的基本测试单元组成。 电阻应变片的原理，构造，技术指标。 电桥原理，桥接方式，实用桥路。 应变片的粘贴技术。 应对常见的位移、力、转角、曲率、裂缝等测量方法、测量 装置有所了解。 2025/1/7
2025/1/7 2 本章重点 ◆ 土木工程试验中的测量系统的基本测试单元组成。 ◆ 电阻应变片的原理，构造，技术指标。 ◆ 电桥原理，桥接方式，实用桥路。 ◆ 应变片的粘贴技术。 ◆ 应对常见的位移、力、转角、曲率、裂缝等测量方法、测量 装置有所了解

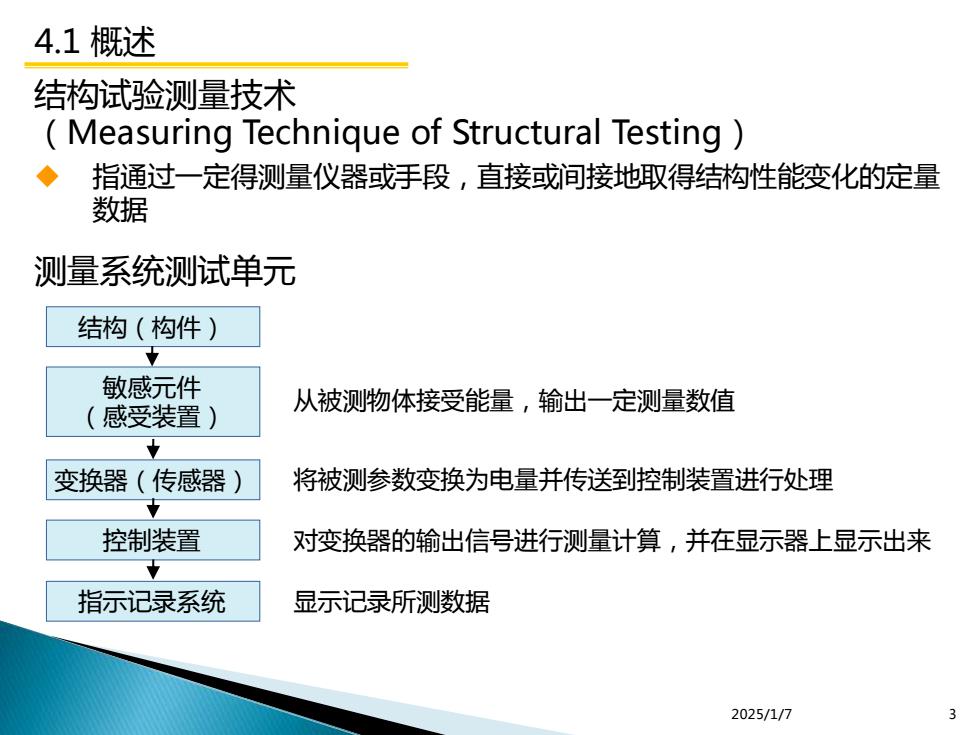

4.1概述 结构试验测量技术 Measuring Technique of Structural Testing ◆指通过一定得测量仪器或手段，直接或涧接地取得结构性能变化的定量 数据 测量系统测试单元 结构（构件） 7 敏感元件 感受装置) 从被测物体接受能量，输出一定测量数值 变换器（传感器 将被测参数变换为电量并传送到控制装置进行处理 古 控制装置 对变换器的输出信号进行测量计算，并在显示器上显示出来 7 指示记录系统 显示记录所测数据 2025/1/7 3
2025/1/7 3 4.1 概述 结构试验测量技术 （Measuring Technique of Structural Testing） ◆ 指通过一定得测量仪器或手段，直接或间接地取得结构性能变化的定量 数据 测量系统测试单元 结构（构件） 敏感元件 （感受装置） 变换器（传感器） 控制装置 指示记录系统 从被测物体接受能量，输出一定测量数值 将被测参数变换为电量并传送到控制装置进行处理 对变换器的输出信号进行测量计算，并在显示器上显示出来 显示记录所测数据

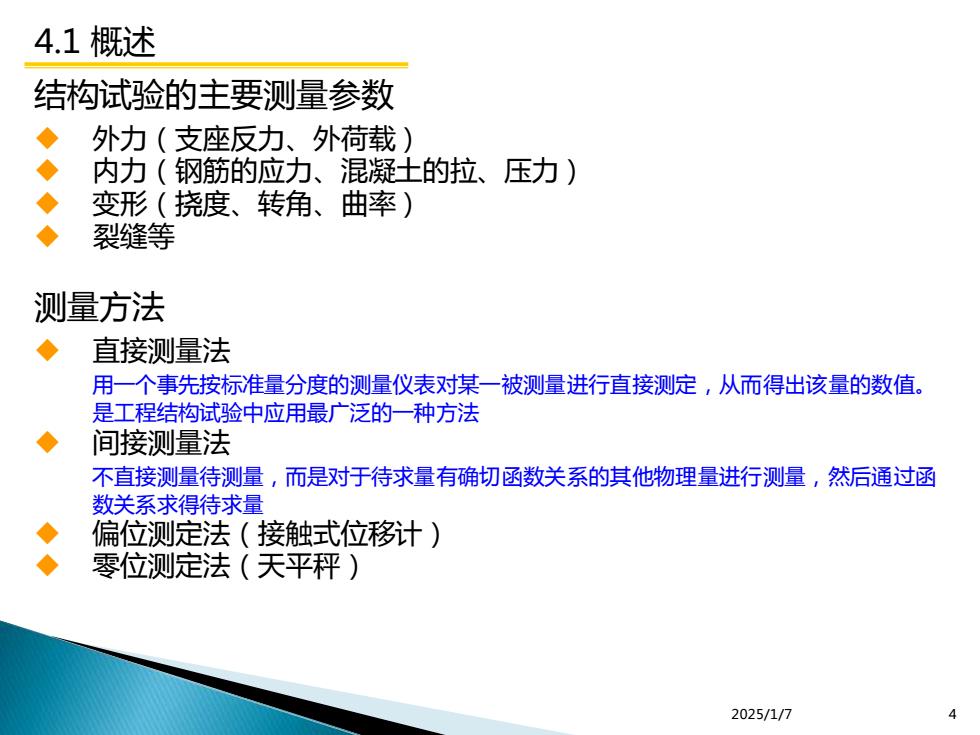

4.1概述 结构试验的主要测量参数 ◆外力（支座反力、外荷载） ◆ 内力（钢筋的应力、混凝土的拉、压力） ◆ 变形（挠度、转角、曲率） ◆ 裂缝等 测量方法 ◆直接测量法 用一个事先按标准量分度的测量仪表对某一被测量进行直接测定，从而得出该量的数值。 是工程结构试验中应用最广泛的一种方法 间接测量法 不直接测量待测量，而是对于待求量有确切函数关系的其他物理量进行测量，然后通过函 数关系求得待求量 偏位测定法（接触式位移计） 零位测定法（天平秤） 2025/1/7 4
2025/1/7 4 4.1 概述 结构试验的主要测量参数 ◆ 外力（支座反力、外荷载） ◆ 内力（钢筋的应力、混凝土的拉、压力） ◆ 变形（挠度、转角、曲率） ◆ 裂缝等 测量方法 ◆ 直接测量法 用一个事先按标准量分度的测量仪表对某一被测量进行直接测定，从而得出该量的数值。 是工程结构试验中应用最广泛的一种方法 ◆ 间接测量法 不直接测量待测量，而是对于待求量有确切函数关系的其他物理量进行测量，然后通过函 数关系求得待求量 ◆ 偏位测定法（接触式位移计） ◆ 零位测定法（天平秤）
4.2应变测量 应变测量(Measurement of Strain) ◆结构试验中的基本测量内容，在结构试验量检测内容中具有极其重要的 地位，往往是其它物理量测量的基础 应变测量的方法 ◆机测法：简单易行，适用于现场作业或精度要求不高的场合 电测法：手续较多，适用范围广，精度较高 2025/1/7 5
2025/1/7 5 4.2 应变测量 应变测量（Measurement of Strain） ◆ 结构试验中的基本测量内容，在结构试验量检测内容中具有极其重要的 地位，往往是其它物理量测量的基础 应变测量的方法 ◆ 机测法：简单易行，适用于现场作业或精度要求不高的场合 ◆ 电测法：手续较多，适用范围广，精度较高
