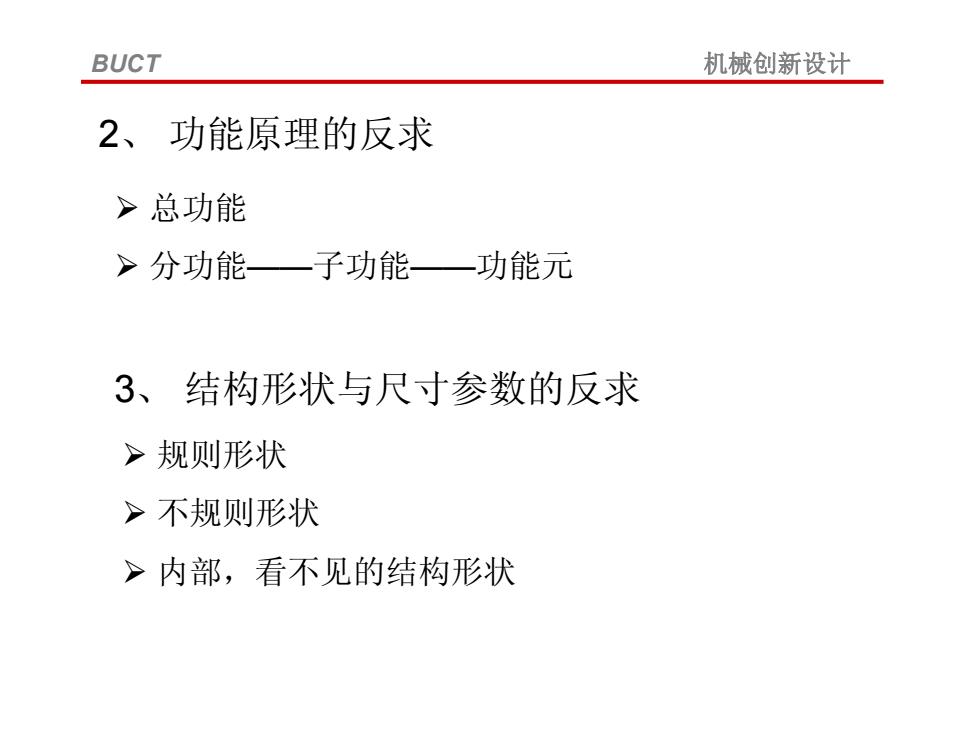

BUCT 机械创新设计 2、功能原理的反求 >总功能 >分功能一子功能一功能元 3、结构形状与尺寸参数的反求 >规则形状 >不规则形状 >内部，看不见的结构形状
2、 功能原理的反求 总功能 分功能——子功能——功能元 3、 结构形状与尺寸参数的反求 规则形状 不规则形状 内部，看不见的结构形状 BUCT 机械创新设计
BUCT 机械创新设计 误差分析：用数学解析式表示 为 △反求=∫（△测量+A计算+△制造+△磨损） 一般取各项误差的均方根作为反求误差。 即： △反求=V△刘量十△计算十△制造十△路损
误差分析：用数学解析式表示 为： 反求 f ( 测量 计算 制造 磨损 ) 2 2 2 2 反求 测量 计算 制造 磨损 一般取各项误差的均方根作为反求误差。 即： BUCT 机械创新设计
BUCT 机械创新设计 对于规则形状的零件也可根据概率统计原理，即零件尺 寸的制造误差与测量误差的概率分布服从正态分布规律，尺寸 误差位于公差中值的概率最大。 对于一些重要的配合尺寸，首先应判别是基孔制还是基 轴制配合。基孔制配合的孔的上偏差为正值，下偏差为零；而 基轴制配合的轴的上偏差为零，下偏差为负值。如图8-3所 示。 IT/2 ES es=0 EI=0 IT/2 er
对于规则形状的零件也可根据概率统计原理，即零件尺 寸的制造误差与测量误差的概率分布服从正态分布规律，尺寸 误差位于公差中值的概率最大。 对于一些重要的配合尺寸，首先应判别是基孔制还是基 轴制配合。基孔制配合的孔的上偏差为正值，下偏差为零；而 基轴制配合的轴的上偏差为零，下偏差为负值。如图8-3所 示。 BUCT 机械创新设计

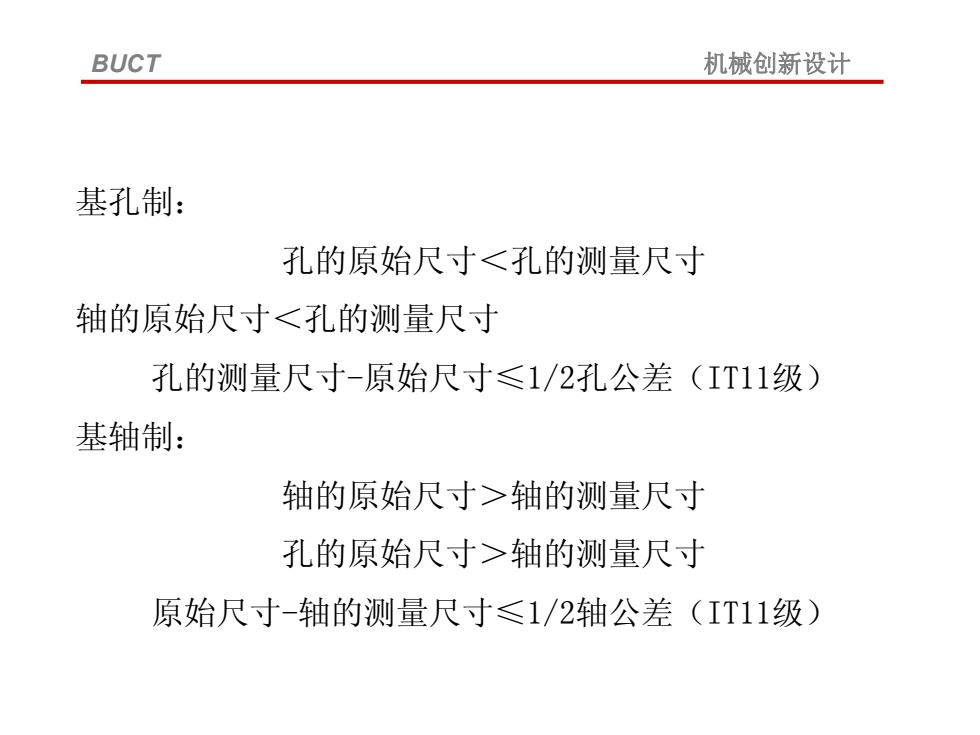

BUCT 机械创新设计 基孔制： 孔的原始尺寸<孔的测量尺寸 轴的原始尺寸<孔的测量尺寸 孔的测量尺寸-原始尺寸≤1/2孔公差(IT11级) 基轴制： 轴的原始尺寸>轴的测量尺寸 孔的原始尺寸>轴的测量尺寸 原始尺寸-轴的测量尺寸≤1/2轴公差(IT11级)
基孔制： 孔的原始尺寸＜孔的测量尺寸 轴的原始尺寸＜孔的测量尺寸 孔的测量尺寸-原始尺寸≤1/2孔公差（IT11级） 基轴制： 轴的原始尺寸＞轴的测量尺寸 孔的原始尺寸＞轴的测量尺寸 原始尺寸-轴的测量尺寸≤1/2轴公差（IT11级） BUCT 机械创新设计

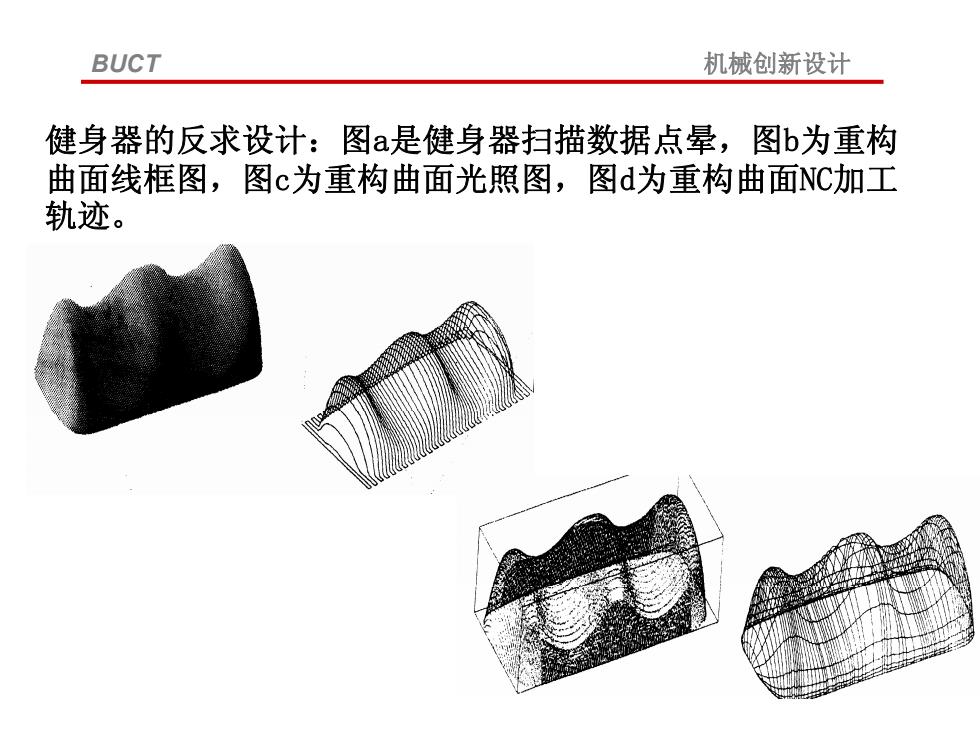

BUCT 机械创新设计 健身器的反求设计：图a是健身器扫描数据点晕，图b为重构 曲面线框图，图c为重构曲面光照图，图d为重构曲面NC加工 轨迹
健身器的反求设计：图a是健身器扫描数据点晕，图b为重构 曲面线框图，图c为重构曲面光照图，图d为重构曲面NC加工 轨迹。 BUCT 机械创新设计
