第四讲永磁同步电机 ·2基本结构形式
z 2.基本结构形式 第四讲永磁同步电机
第四讲永磁同步电机 。2.基本结构形式 -转子磁极结构形式选择的原则： 1.能放置足够多的水磁体以保证电机的性能 要保证电机性能，必须保证定的气隙磁密、气隙磁密与每极永磁体的宽度直接相关， 每极永磁体的宽度越人，聚磁效果就越明显，气隙磁密越高。但需要注意的是，在设计异步 起动永磁同步电动机时，往往采用感应电动机的定子冲片，‘气隙磁密的提高必然引起定子齿 部和轭部磁密的提高，从而导致铁耗的增加，必要时需要重新设计定子冲片。 2.隔磁措施要可行 由于内置式永磁问步电动机的永磁体在转子铁心内部，漏磁较大，永磁体利用率低，必 须采取相应的隔磁措施。隔磁使转子结构趋于复杂、机械强度变差，因此在保证隔磁效果的 前提下，隔磁措施越简单越好
z 2.基本结构形式 – 转子磁极结构形式选择的原则： 第四讲永磁同步电机
第四讲永磁同步电机 ·2基本结构形式 (a) (b) (c) 图89常用的隔磁方式 1一转子铁心；2一轴；3一永磁体，4一隔磁磁桥；5一空气槽；6一转子槽
z 2.基本结构形式 第四讲永磁同步电机
第四讲永磁同步电机 ●3.永磁同步电机气隙磁场的主要系数 3.1计算极弧系数： 通常永磁电机空载气隙磁场是带谐波的平顶波，而实 现机电能量转换算是以基波磁场为基础进行的。所以 计算极弧系数的准确性会直接影响磁场基波大小 计算极弧系数与转子磁极结构密切相关
z3.永磁同步电机气隙磁场的主要系数 –3.1 计算极弧系数： 通常永磁电机空载气隙磁场是带谐波的平顶波，而实 现机电能量转换算是以基波磁场为基础进行的。所以 计算极弧系数的准确性会直接影响磁场基波大小 计算极弧系数与转子磁极结构密切相关 第四讲永磁同步电机

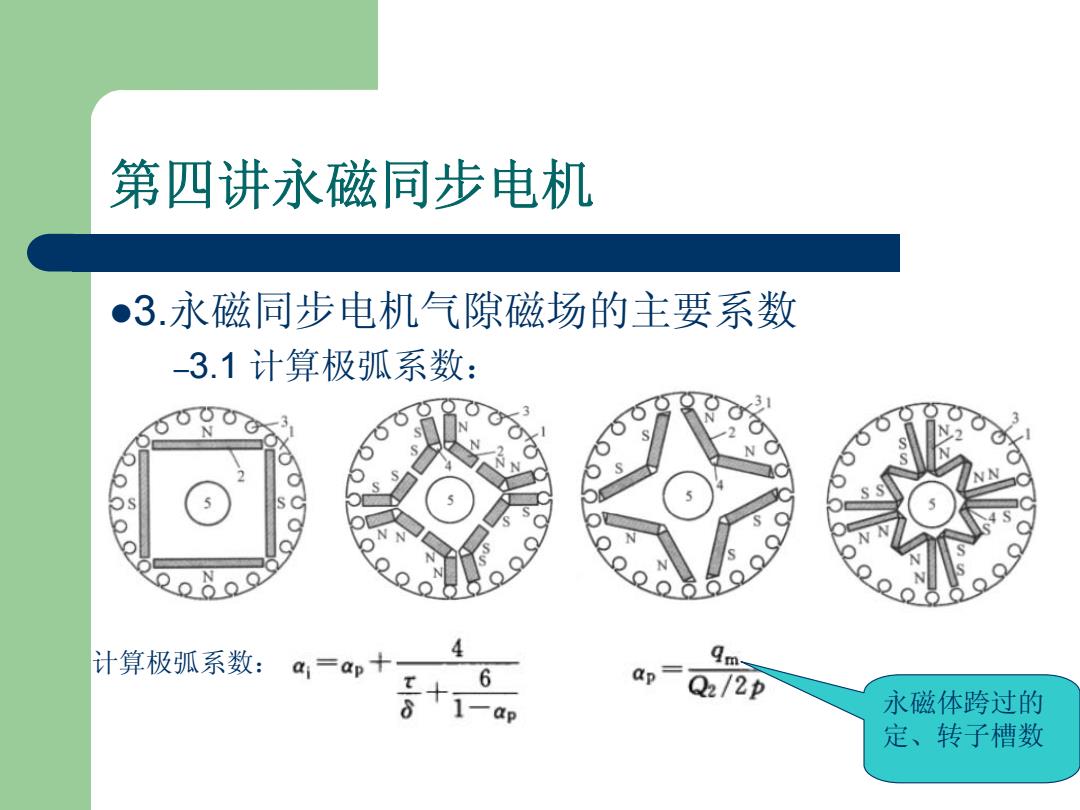

第四讲永磁同步电机 ●3.永磁同步电机气隙磁场的主要系数 3.1计算极弧系数： S 4 计算极弧系数：a=ap十 4m- 6 + ap= Q2/2p 永磁体跨过的 定、转子槽数
z3.永磁同步电机气隙磁场的主要系数 –3.1 计算极弧系数： 第四讲永磁同步电机 计算极弧系数： 永磁体跨过的 定、转子槽数
