第6章常见物理量的测量 广东工业大学机电工程学院 第一次转换：a→zo1 第二次转换：Z01→弹簧力→电荷（压电效应） ★输出与被测振动加速度成正比的电荷 女被测频率ω<固有频率ω 30 20 110 0 工作频率范围 -10 0.33wm 0.0001 0.001 0.01 0.1 10 频率比心/
广东工业大学机电工程学院 第一次转换:a→ z01 第二次转换: z01→弹簧力→电荷(压电效应） ★输出与被测振动加速度成正比的电荷 ★被测频率ω <<固有频率ω n 第6章 常见物理量的测量

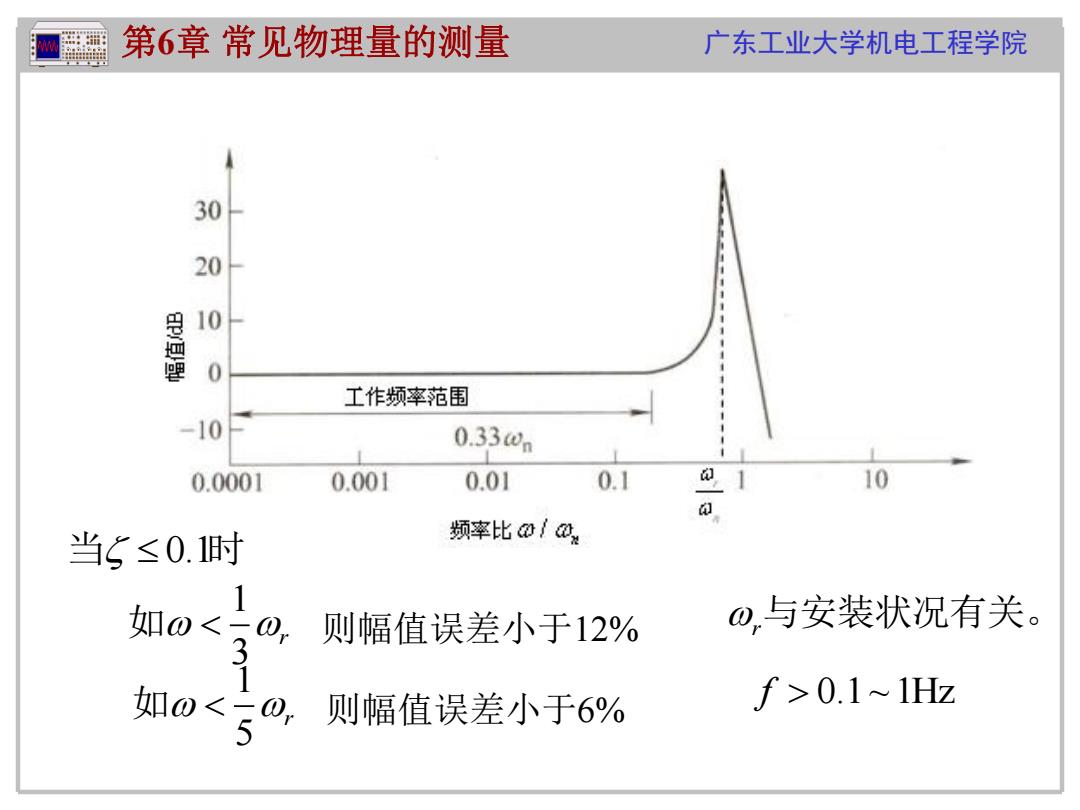

第6章常见物理量的测量 广东工业大学机电工程学院 30 20 10 0 工作频率范围 -10 0.33wn 0.0001 0.001 0.01 0.1 10 当5≤0.1时 频率比0/刘 如0<0， 则幅值误差小于12% o,与安装状况有关。 1 如0< 则幅值误差小于6% f>0.1~1Hz
广东工业大学机电工程学院 当 0.1时 1 3 如 r 则幅值误差小于12% 1 5 如 r 则幅值误差小于6% r 与安装状况有关。 f 0.1~ 1Hz 第6章 常见物理量的测量

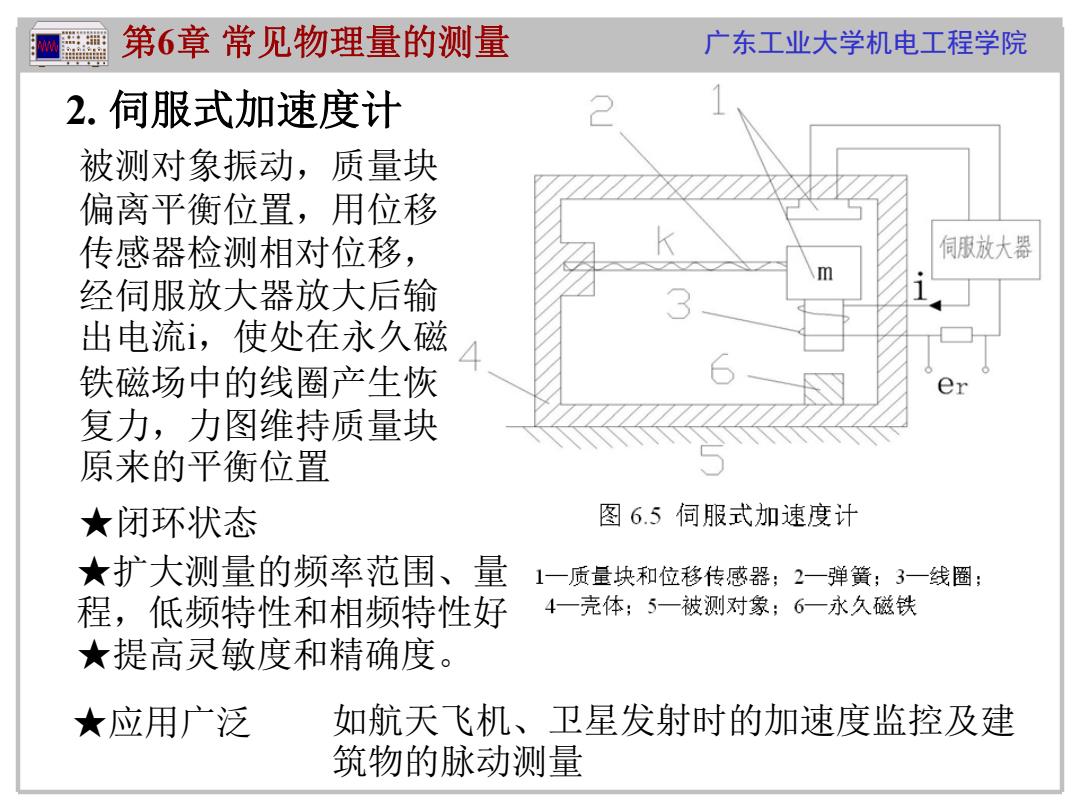

第6章常见物理量的测量 广东工业大学机电工程学院 2.同服式加速度计 被测对象振动，质量块 偏离平衡位置，用位移 传感器检测相对位移， 伺服放大器 经伺服放大器放大后输 出电流，使处在永久磁 铁磁场中的线圈产生恢 er 复力，力图维持质量块 原来的平衡位置 ★闭环状态 图6.5伺服式加速度计 ★扩大测量的频率范围、量 1一质量块和位移传感器：2一弹簧；3一线圈： 程，低频特性和相频特性好 4一壳体；5一被测对象；6一永久磁铁 ★提高灵敏度和精确度。 ★应用广泛 如航天飞机、卫星发射时的加速度监控及建 筑物的脉动测量
广东工业大学机电工程学院 2. 伺服式加速度计 被测对象振动，质量块 偏离平衡位置，用位移 传感器检测相对位移， 经伺服放大器放大后输 出电流i，使处在永久磁 铁磁场中的线圈产生恢 复力，力图维持质量块 原来的平衡位置 ★闭环状态 ★扩大测量的频率范围、量 程，低频特性和相频特性好 ★提高灵敏度和精确度。 ★应用广泛 如航天飞机、卫星发射时的加速度监控及建 筑物的脉动测量 第6章 常见物理量的测量

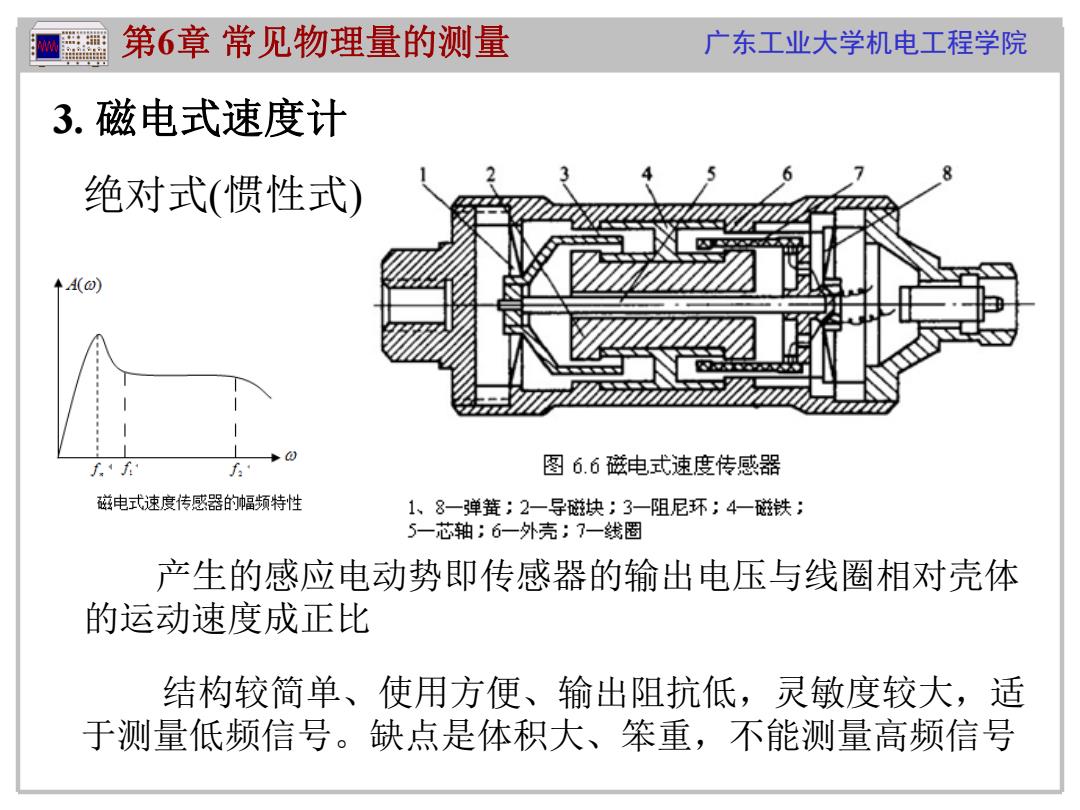

第6章常见物理量的测量 广东工业大学机电工程学院 3.磁电式速度计 绝对式（惯性式） ↑A(⊙) f 图6.6磁电式速度传感器 磁电式速度传感器的幅频特性 1、8一弹雏；2一导磁块；3一阻尼环；4一磁铁； 5一芯轴；6一外壳；7一线圈 产生的感应电动势即传感器的输出电压与线圈相对壳体 的运动速度成正比 结构较简单、使用方便、输出阻抗低，灵敏度较大，适 于测量低频信号。缺点是体积大、笨重，不能测量高频信号
广东工业大学机电工程学院 3. 磁电式速度计 产生的感应电动势即传感器的输出电压与线圈相对壳体 的运动速度成正比 结构较简单、使用方便、输出阻抗低，灵敏度较大，适 于测量低频信号。缺点是体积大、笨重，不能测量高频信号 绝对式(惯性式) 第6章 常见物理量的测量

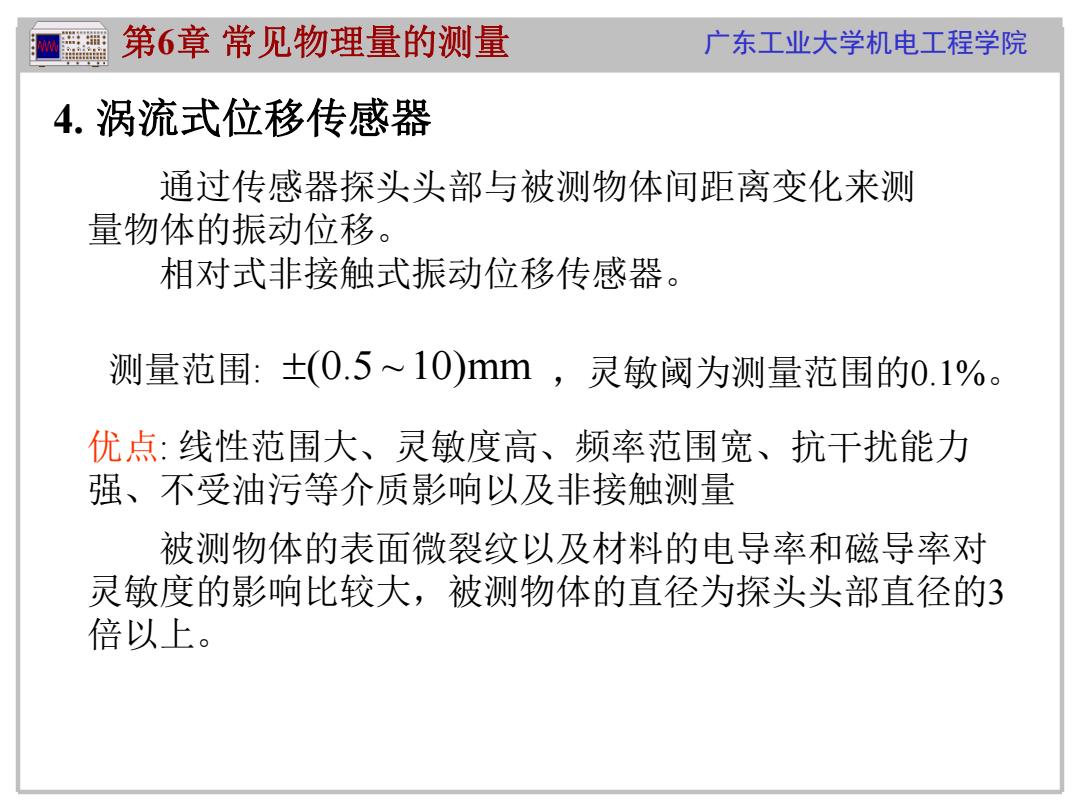

第6章常见物理量的测量 广东工业大学机电工程学院 4.涡流式位移传感器 通过传感器探头头部与被测物体间距离变化来测 量物体的振动位移。 相对式非接触式振动位移传感器。 测量范围：±(0.5~10)mm,灵敏阈为测量范围的0.1%。 优点：线性范围大、灵敏度高、频率范围宽、抗干扰能力 强、不受油污等介质影响以及非接触测量 被测物体的表面微裂纹以及材料的电导率和磁导率对 灵敏度的影响比较大，被测物体的直径为探头头部直径的3 倍以上
广东工业大学机电工程学院 4. 涡流式位移传感器 通过传感器探头头部与被测物体间距离变化来测 量物体的振动位移。 相对式非接触式振动位移传感器。 测量范围: (0.5 ~ 10)mm ，灵敏阈为测量范围的0.1%。 优点: 线性范围大、灵敏度高、频率范围宽、抗干扰能力 强、不受油污等介质影响以及非接触测量 被测物体的表面微裂纹以及材料的电导率和磁导率对 灵敏度的影响比较大，被测物体的直径为探头头部直径的3 倍以上。 第6章 常见物理量的测量
