第6章常见物理量的测量 广东工业大学机电工程学院 4.振动测量的方法 (1)机械法 利用杠杆原理由机械式振动仪将振动量放大后直接记录下 来的一种方法。结构简单、抗干扰能力强、不需要能源：但体 积大、灵敏度低和使用频率范围窄。仅用于少数特定场合。 (2)光学式 将机械振动转换为光信息，再利用光学仪器进行测量。如 激光干涉法测振，精度高，灵敏度，微米级以下 (3)电测法 将机械振动转换为电信号。使用频率范围宽、灵敏度高、 动态范围大，实现多点同时测量和远距离遥控测量。应用最 广泛

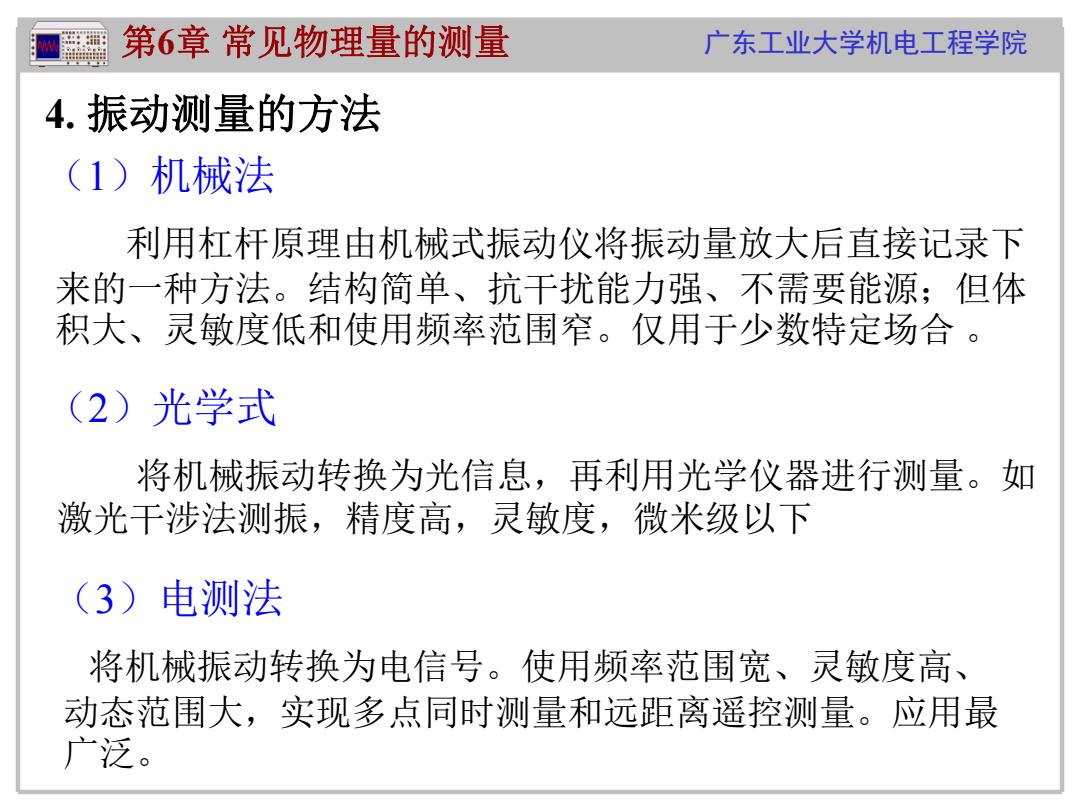

广东工业大学机电工程学院 4. 振动测量的方法 （1）机械法 利用杠杆原理由机械式振动仪将振动量放大后直接记录下 来的一种方法。结构简单、抗干扰能力强、不需要能源；但体 积大、灵敏度低和使用频率范围窄。仅用于少数特定场合 。 （2）光学式 将机械振动转换为光信息，再利用光学仪器进行测量。如 激光干涉法测振，精度高，灵敏度，微米级以下 （3）电测法 将机械振动转换为电信号。使用频率范围宽、灵敏度高、 动态范围大，实现多点同时测量和远距离遥控测量。应用最 广泛。 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 6.1.2振动测量系统 1.振动测量系统的组成 被测 振动测量 信号 信号分 信号显 对象 传感器 调理 析处理 示保存 激振 设备 图6.1振动测量系统框图
广东工业大学机电工程学院 6.1.2 振动测量系统 1. 振动测量系统的组成 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 2.振动测量传感器及其分类 (1)简称测振传感器，又称为拾振器。 (2)分类 振动位移传感器 按所测参数分了振动速度传感器 振动加速度传感器 绝对式 接触式 按是否与被测 相对式 对象接触分 非接触式 电气式 按信号转 机械式 换原理分 (光学式
广东工业大学机电工程学院 2. 振动测量传感器及其分类 （1）简称测振传感器，又称为拾振器。 （2）分类 按信号转 换原理分 电气式 机械式 光学式 按是否与被测 对象接触分 接触式 非接触式 绝对式 相对式 按所测参数分 振动位移传感器 振动速度传感器 振动加速度传感器 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 相对式测振传感器 以相对静止物体为参考点，传感器的固定部分固定参考 点上，活动部分随着被测物体一起运动。测出的是被测物体 相对于该参考点的相对运动。 ■ 绝对式测振传感器 通常是由一个质量块、弹簧、阻尼器和壳体组成的惯性 系统，故又称惯性式振动测量传感器，所测的是被测对象相 对于地球惯性坐标系的绝对振动。应用广泛
广东工业大学机电工程学院 相对式测振传感器 以相对静止物体为参考点，传感器的固定部分固定参考 点上，活动部分随着被测物体一起运动。测出的是被测物体 相对于该参考点的相对运动。 绝对式测振传感器 通常是由一个质量块、弹簧、阻尼器和壳体组成的惯性 系统，故又称惯性式振动测量传感器，所测的是被测对象相 对于地球惯性坐标系的绝对振动。应用广泛。 第6章 常见物理量的测量
第6章常见物理量的测量 广东工业大学机电工程学院 3.激振设备和激振类型 (1)激振设备 定义：激振设备是对被测对象施加某种类型的激振力， 从而激起被测对象振动的装置。 要求：能够在所要求的频率范 试件 围内提供波形良好、幅值足够 和稳定的交变激振力；体积小、 质量轻。 分类 振动台 电动式 激振 激振器 电磁式 设备 力锤 电液式 图6.2电动式激振器
广东工业大学机电工程学院 3.激振设备和激振类型 （1）激振设备 定义：激振设备是对被测对象施加某种类型的激振力， 从而激起被测对象振动的装置。 要求：能够在所要求的频率范 围内提供波形良好、幅值足够 和稳定的交变激振力；体积小、 质量轻。 分类: 力 锤 激振 设备 振动台 激振器 电动式 电磁式 电液式 第6章 常见物理量的测量
