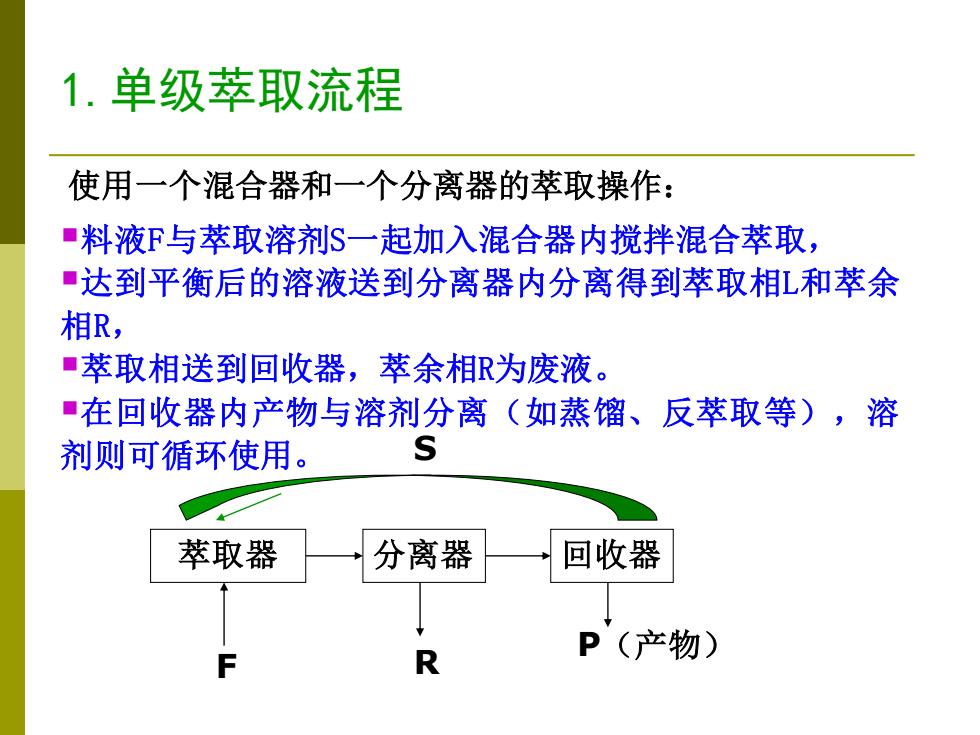

1.单级萃取流程 使用一个混合器和一个分离器的萃取操作： ■料液F与萃取溶剂$一起加入混合器内搅拌混合萃取， ■达到平衡后的溶液送到分离器内分离得到萃取相L和萃余 相R, ■萃取相送到回收器，萃余相R为废液。 ■在回收器内产物与溶剂分离（如蒸馏、反萃取等），溶 剂则可循环使用。 S 萃取器 分离器 回收器 R P(产物) F
▪料液F与萃取溶剂S一起加入混合器内搅拌混合萃取， ▪达到平衡后的溶液送到分离器内分离得到萃取相L和萃余 相R， ▪萃取相送到回收器，萃余相R为废液。 ▪在回收器内产物与溶剂分离（如蒸馏、反萃取等），溶 剂则可循环使用。 1.单级萃取流程 萃取器 分离器 回收器 F S R P（产物） 使用一个混合器和一个分离器的萃取操作：

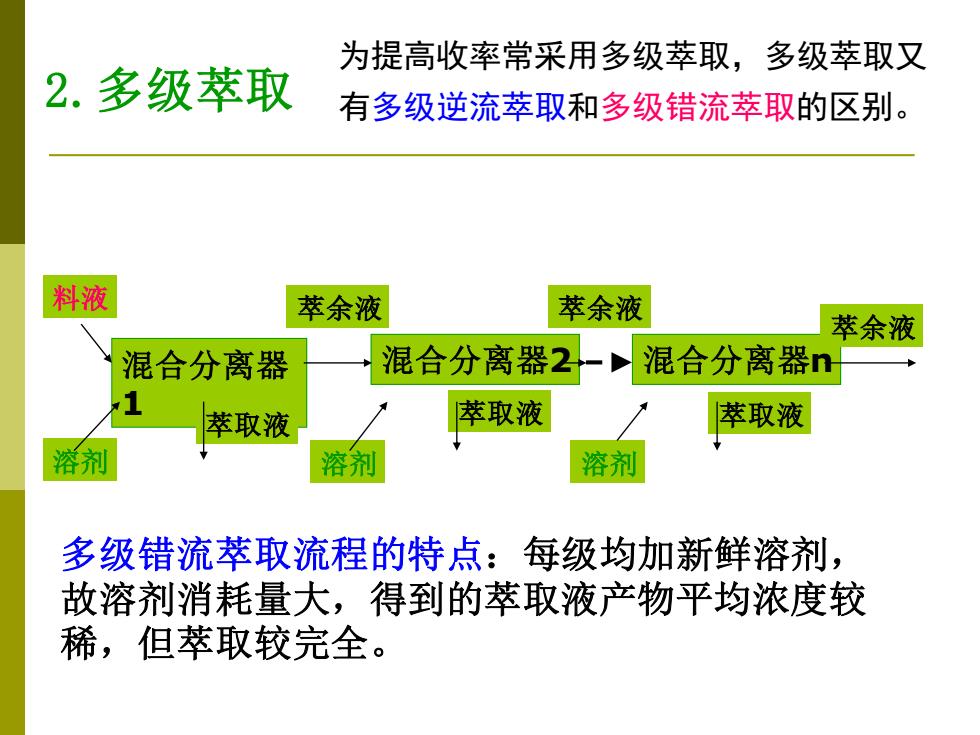

为提高收率常采用多级萃取，多级萃取又 2.多级萃取 有多级逆流萃取和多级错流萃取的区别。 料液 萃余液 萃余液 萃余液 混合分离器 混合分离器2-混合分离器 萃取液 萃取液 萃取液 溶剂 溶剂 溶剂 多级错流萃取流程的特点：每级均加新鲜溶剂， 故溶剂消耗量大，得到的萃取液产物平均浓度较 稀，但萃取较完全
为提高收率常采用多级萃取，多级萃取又 2.多级萃取 有多级逆流萃取和多级错流萃取的区别。 多级错流萃取流程的特点：每级均加新鲜溶剂， 故溶剂消耗量大，得到的萃取液产物平均浓度较 稀，但萃取较完全。 混合分离器 1 混合分离器2 混合分离器n 料液 溶剂 萃取液 萃余液 萃余液 萃取液 萃取液 萃余液 溶剂 溶剂

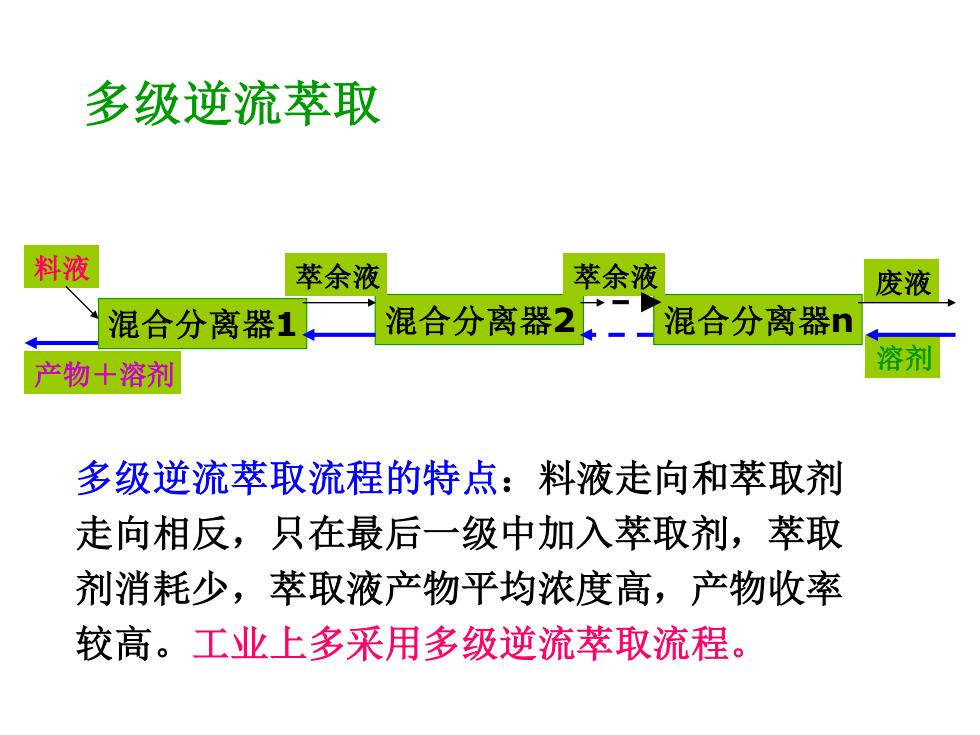

多级逆流萃取 料液 萃余液 萃余液 废液 混合分离器1 混合分离器2 混合分离器n 产物十溶剂 溶剂 多级逆流萃取流程的特点：料液走向和萃取剂 走向相反，只在最后一级中加入萃取剂，萃取 剂消耗少，萃取液产物平均浓度高，产物收率 较高。工业上多采用多级逆流萃取流程
多级逆流萃取流程的特点：料液走向和萃取剂 走向相反，只在最后一级中加入萃取剂，萃取 剂消耗少，萃取液产物平均浓度高，产物收率 较高。工业上多采用多级逆流萃取流程。 混合分离器1 混合分离器2 混合分离器n 料液 产物＋溶剂 萃余液 萃余液 废液 溶剂 多级逆流萃取
二、分配系数和分配因素 口分配定律（表征萃取剂对溶质的萃取能力） 口是指在一定温度、压力下，溶质分子分布在两个互 不相溶的溶剂里，达到平衡后，它在两相的浓度之 比为一常数K,这个常数称为分配系数，即： K=萃取相浓度/萃余相浓度=X/Y 应用条件：（1)稀溶液；（2)溶质对溶剂之互溶度没 有影响；(3)必须是同一种分子类型，即不发生缔 合或离解
分配定律(表征萃取剂对溶质的萃取能力) 是指在一定温度、压力下，溶质分子分布在两个互 不相溶的溶剂里，达到平衡后，它在两相的浓度之 比为一常数K，这个常数称为分配系数，即： K ＝ 萃取相浓度/萃余相浓度＝ X／Y 应用条件：(1)稀溶液；(2)溶质对溶剂之互溶度没 有影响；(3)必须是同一种分子类型，即不发生缔 合或离解。 二、分配系数和分配因素

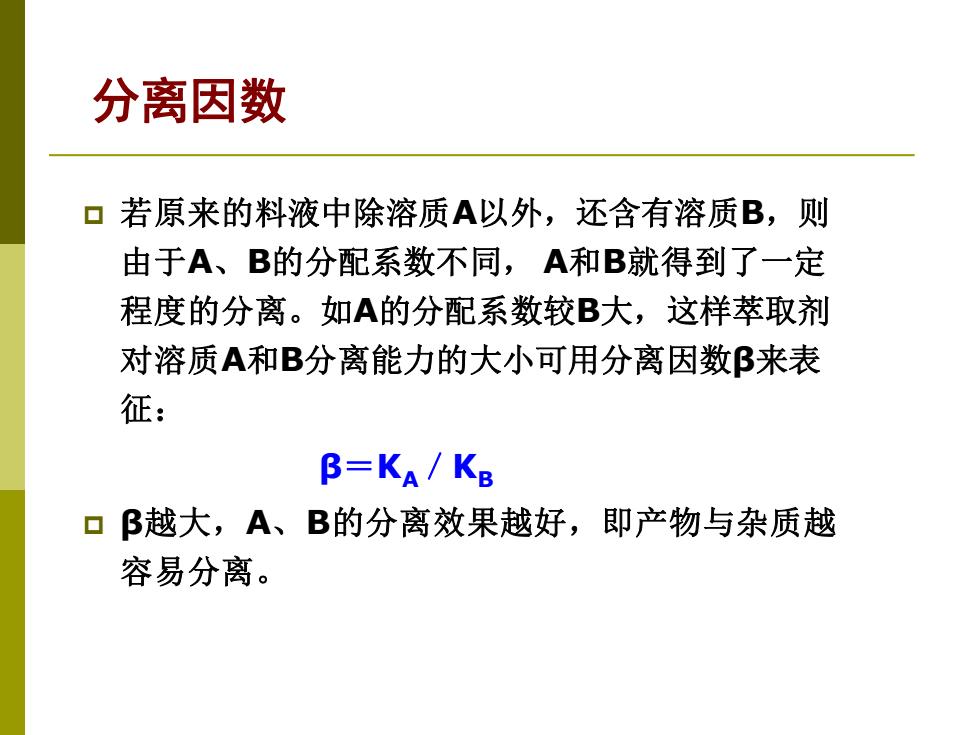

分离因数 口若原来的料液中除溶质A以外，还含有溶质B,则 由于A、B的分配系数不同，A和B就得到了一定 程度的分离。如A的分配系数较B大，这样萃取剂 对溶质A和B分离能力的大小可用分离因数B来表 征： B=KA/KB 口B越大，A、B的分离效果越好，即产物与杂质越 容易分离
分离因数 若原来的料液中除溶质A以外，还含有溶质B，则 由于A、B的分配系数不同， A和B就得到了一定 程度的分离。如A的分配系数较B大，这样萃取剂 对溶质A和B分离能力的大小可用分离因数β来表 征： β＝KA／KB β越大，A、B的分离效果越好，即产物与杂质越 容易分离
