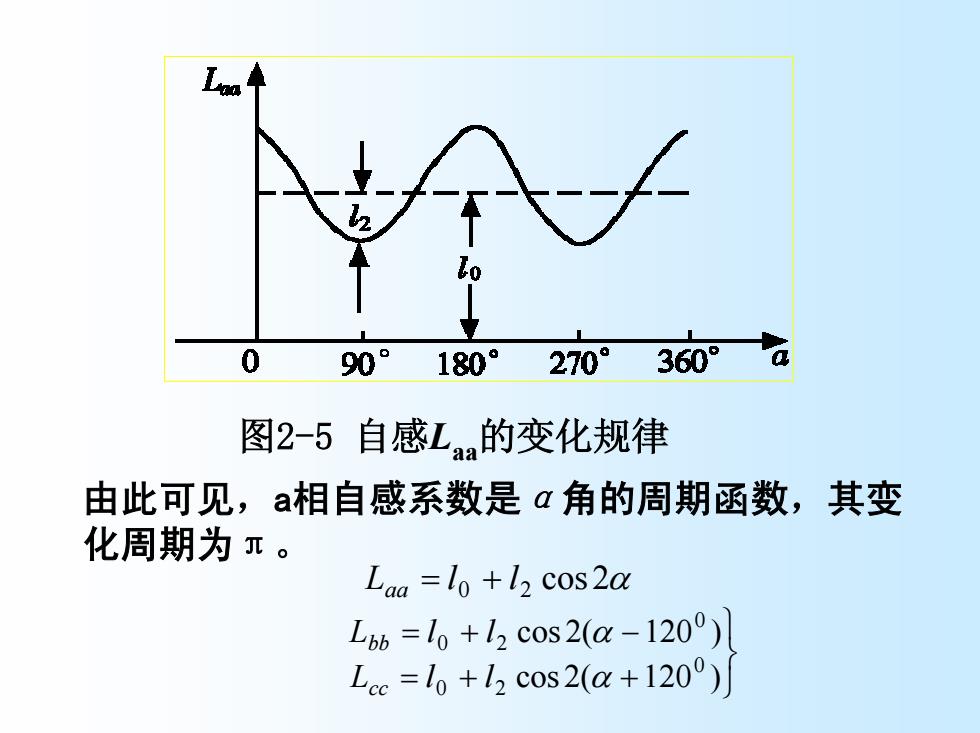

多0 0 90° 180° 270°360° a 图2-5自感L,的变化规律 由此可见，a相自感系数是a角的周期函数，其变 化周期为π。 Laa =lo +12 cos2a Lbb=10+12cos2(a-120°) Lec =lo +12 cos2(a+120)
图2-5 自感Laa的变化规律 由此可见，a相自感系数是α角的周期函数，其变 化周期为π。 Laa = l0 + l2 cos 2α ⎭⎬⎫ = + + = + − cos 2( 120 ) cos 2( 120 ) 0 0 2 0 0 2 αα L l l L l l ccbb

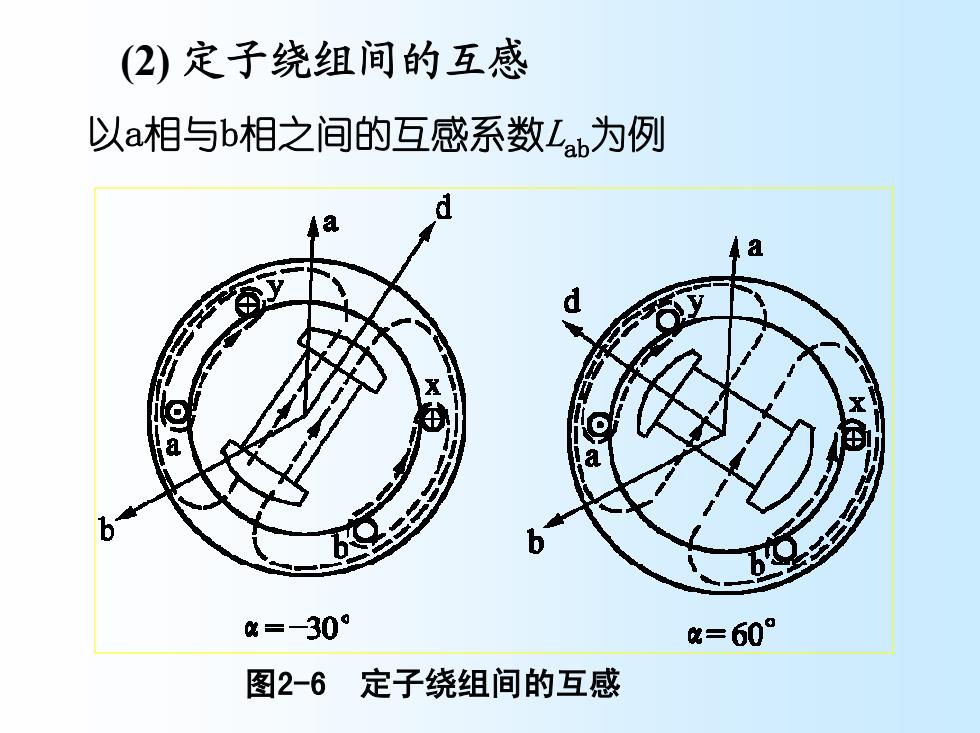

(2)定子绕组间的互感 以a相与b相之间的互感系数Lab为例 a %=-30 &=60° 图2-6定子绕组间的互感
(2) 定子绕组间的互感 以a相与b相之间的互感系数Lab为例 图2-6 定子绕组间的互感

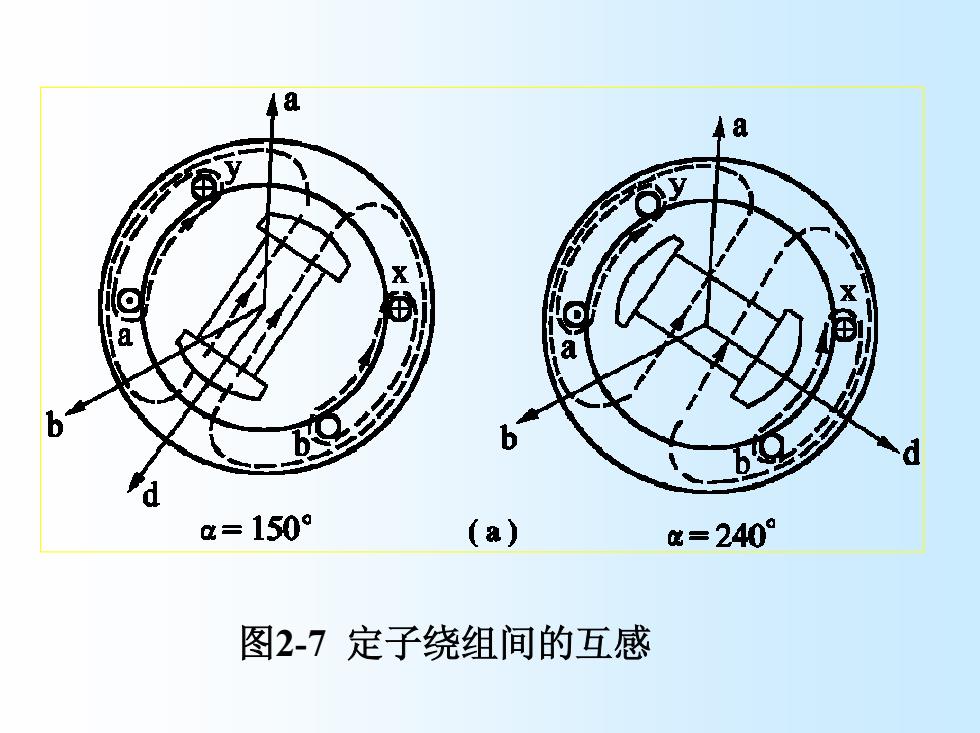

a=150° (a) e=240 图2-7定子绕组间的互感
图2-7 定子绕组间的互感

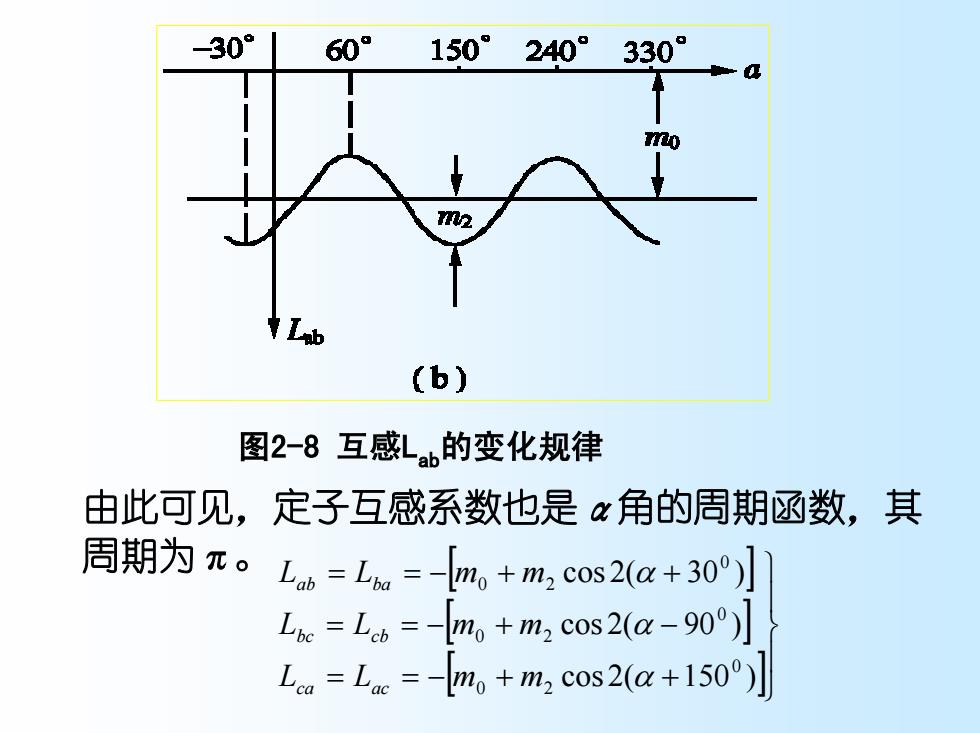

-30° 60° 150°240° 330° 2 (b) 图2-8互感Lb的变化规律 由此可见，定子互感系数也是α角的周期函数，其 周期为元。Lb=L=-m,+m,os2(a+30】 Lne Le =-mo +m2 cos2(a-90] Leo Lae =-o+m2 cos2(a+150)
图2-8 互感Lab的变化规律 由此可见，定子互感系数也是α角的周期函数，其 周期为π。 [ ] [ ] [ ]⎪⎭ ⎪⎬⎫ = = − + + = = − + − = = − + + cos 2( 150 ) cos 2( 90 ) cos 2( 30 ) 0 0 2 0 0 2 0 0 2 α α α L L m m L L m m L L m m ca ac bc cb ab ba

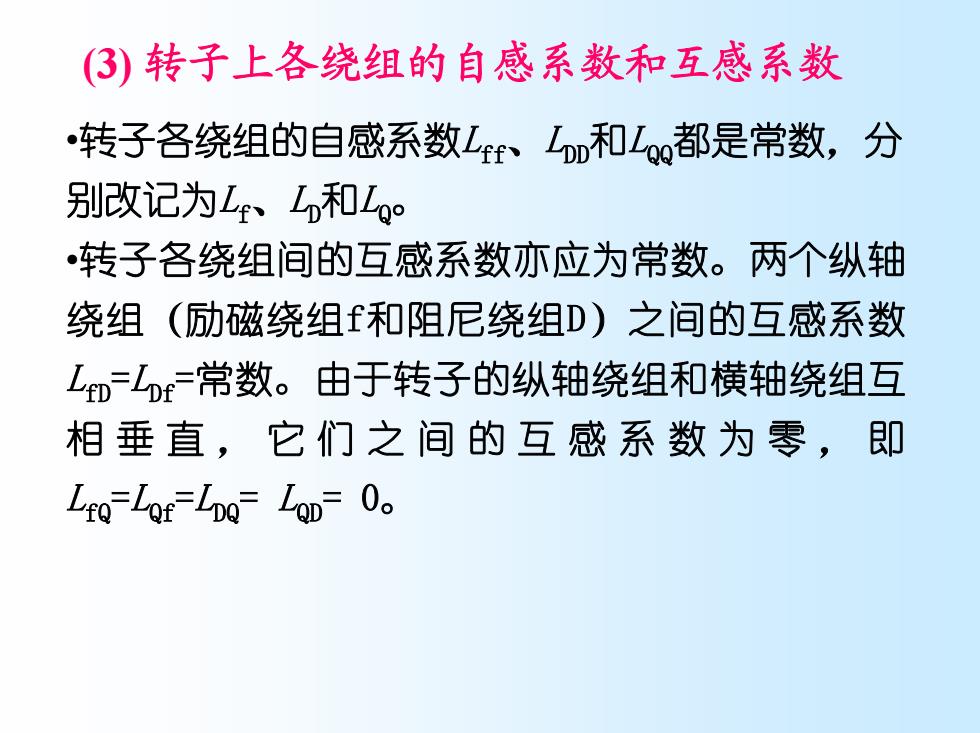

(3)转子上各绕组的自感系数和互感系数 转子各绕组的自感系数Lr、Lpn和L都是常数，分 别改记为L、和L 转子各绕组间的互感系数亦应为常数。两个纵轴 绕组（励磁绕组f和阻尼绕组D)之间的互感系数 LED-Los常数。由于转子的纵轴绕组和横轴绕组互 相垂直，它们之间的互感系数为零，即 Lrg=Lor=Loo=LoD-0
•转子各绕组的自感系数Lff、LDD和LQQ都是常数，分 别改记为Lf、LD和LQ。 •转子各绕组间的互感系数亦应为常数。两个纵轴 绕组（励磁绕组f和阻尼绕组D）之间的互感系数 LfD=LDf=常数。由于转子的纵轴绕组和横轴绕组互 相垂直，它们之间的互感系 数为零，即 LfQ=LQf=LDQ= LQD= 0。 (3) 转子上各绕组的自感系数和互感系数
