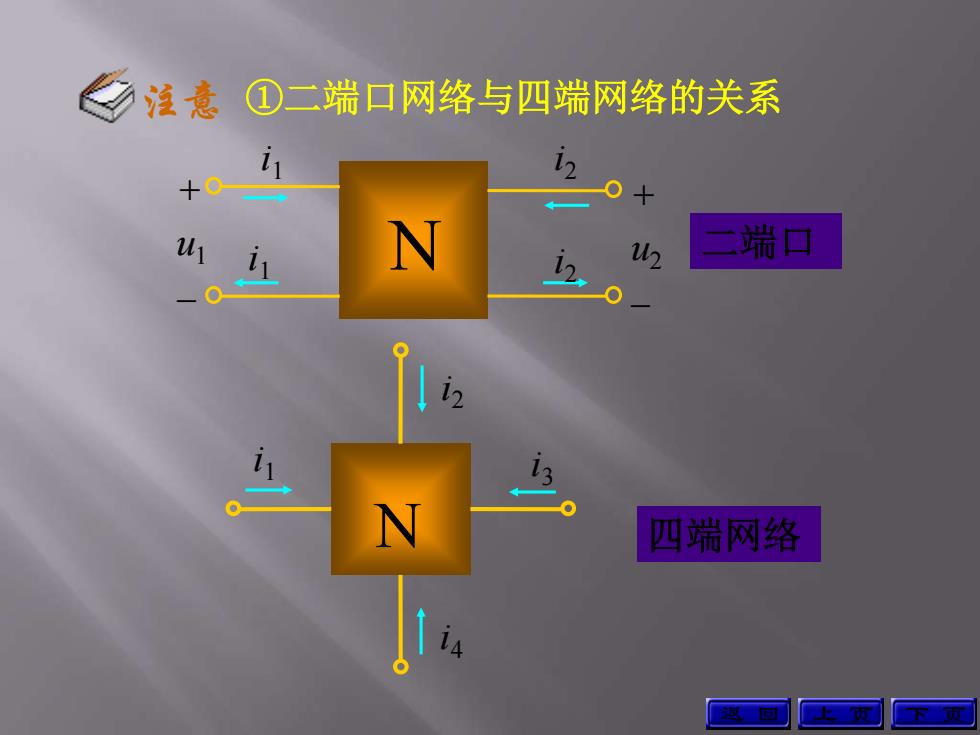

乡注意①二端口网络与四端网络的关系 i + u i N 2u2 二端▣ 四端网络
①二端口网络与四端网络的关系 二端口 N 四端网络 i1 i2 i3 i4 上 页 下 页 N + u1 i1 i1 i2 i2 + u2 注意 返 回

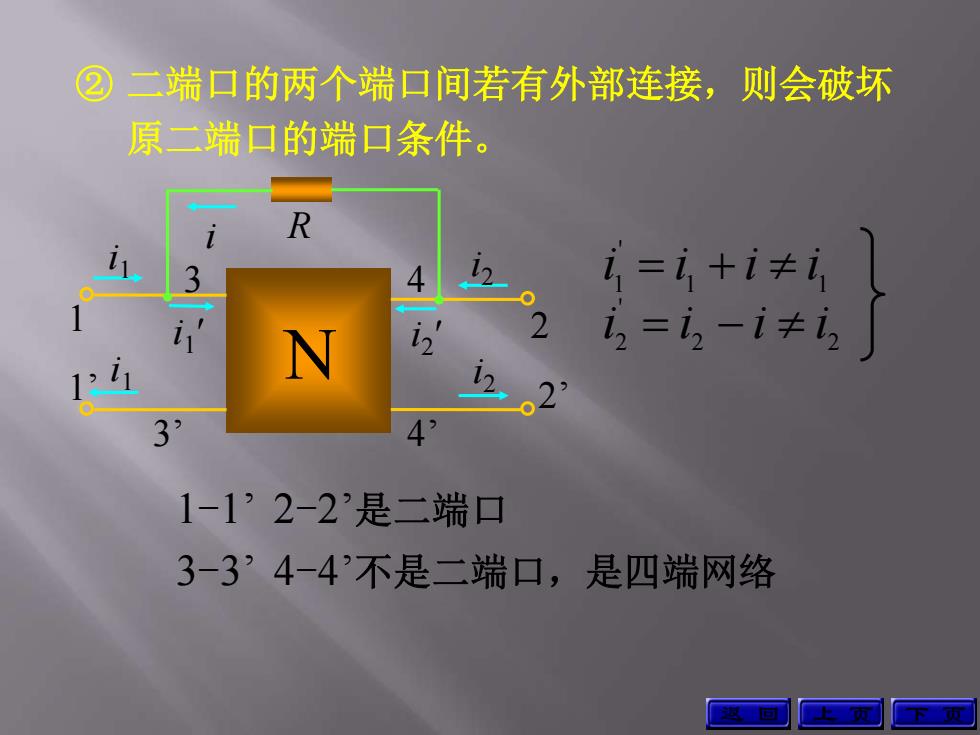

② 二端口的两个端口间若有外部连接，则会破坏 原二端口的端口条件。 3 11 N 53 1-1’2-2是二端口 3-34-4不是二端口，是四端网络
② 二端口的两个端口间若有外部连接，则会破坏 原二端口的端口条件。 2 2 ' 2 1 1 ' 1 i i i i i i i i 1-1’ 2-2’是二端口 3-3’ 4-4’不是二端口，是四端网络 N i1 i1 i2 i2 1 1’ 2 2’ R i1 i2 i 3 3’ 4 4’ 返 回 上 页 下 页

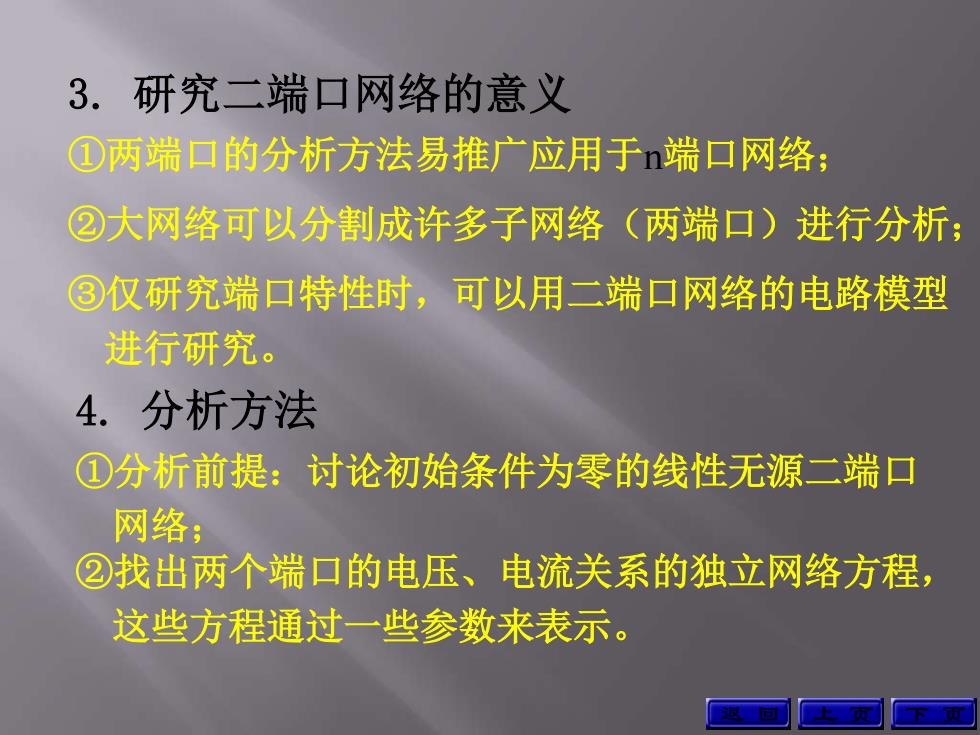

3.研究二端口网络的意义 ①两端口的分析方法易推广应用于端口网络； ②大网络可以分割成许多子网络（两端口）进行分析； ③仅研究端口特性时，可以用二端口网络的电路模型 进行研究。 4.分析方法 ①分析前提：讨论初始条件为零的线性无源二端口 网络； ②找出两个端口的电压、电流关系的独立网络方程， 这些方程通过一些参数来表示
3. 研究二端口网络的意义 ①两端口的分析方法易推广应用于n端口网络； ②大网络可以分割成许多子网络（两端口）进行分析； ③仅研究端口特性时，可以用二端口网络的电路模型 进行研究。 上 页 下 页 4. 分析方法 ①分析前提：讨论初始条件为零的线性无源二端口 网络； ②找出两个端口的电压、电流关系的独立网络方程， 这些方程通过一些参数来表示。 返 回

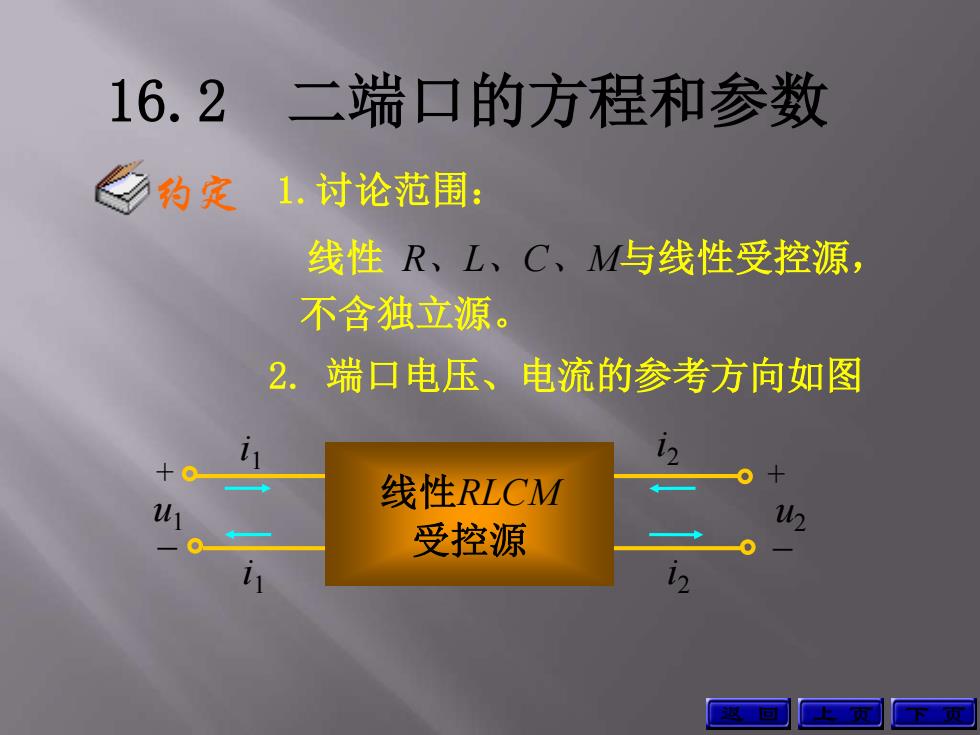

16.2二端口的方程和参数 乡约定1.讨论范围： 线性R、L、C、M与线性受控源， 不含独立源。 2.端口电压、电流的参考方向如图 线性RLCM 受控源 1
1.讨论范围： 线性 R、L、C、M与线性受控源， 不含独立源。 2. 端口电压、电流的参考方向如图 16.2 二端口的方程和参数 线性RLCM 受控源 i1 i2 i2 i1 u1 + – u2 + – 上 页 下 页 约定 返 回

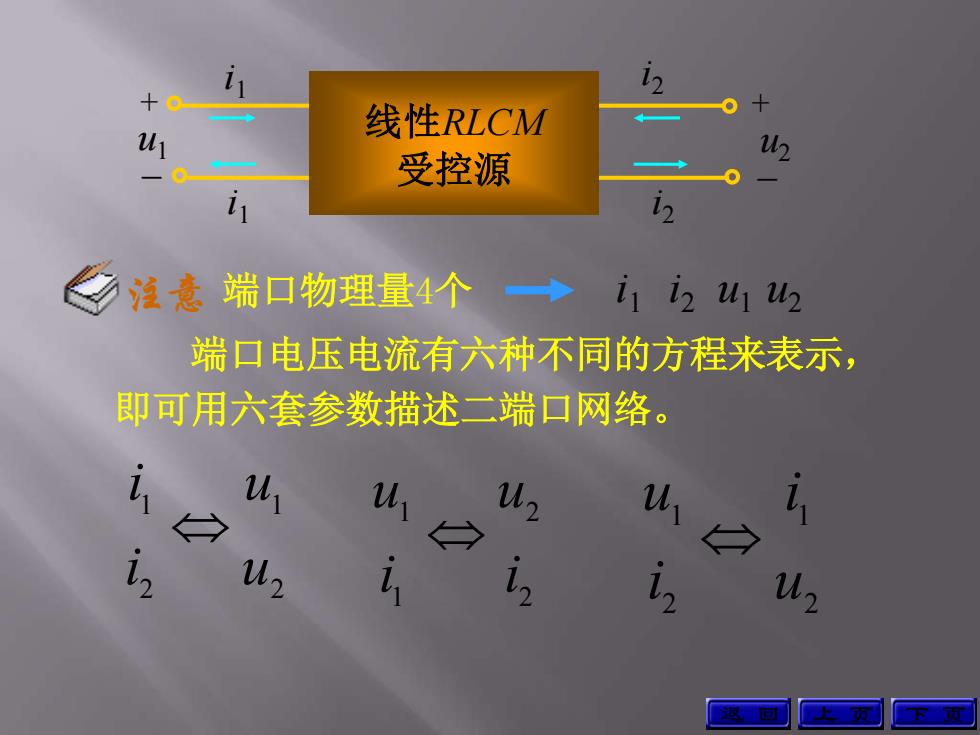

i 10 线性RLCM 受控源 ◆ i 乡注意端口物理量4个一→i12山142 端口电压电流有六种不同的方程来表示， 即可用六套参数描述二端口网络。 i
端口物理量4个 i1 u1 i2 u2 端口电压电流有六种不同的方程来表示， 即可用六套参数描述二端口网络。 2 1 2 1 u u i i 2 2 1 1 i u i u 2 1 2 1 u i i u 上 页 下 页 线性RLCM 受控源 i1 i2 i2 i1 u1 + – u2 + – 注意 返 回
