第2章 机械密封的基本参数 流体润滑舻密封基 2.1 几何参数 2.1.4 密封面的宽度和高度 密封面宽度b 密封面宽度是重要的宏观几何参数，摩擦热与密封面宽度 b成正比。密封面太宽，产生的热量大使密封面温升增高；密 封面宽度b小，释放的热量小，摩擦副的导热条件得到改善； 但密封面宽度b太小，会使密封面接触比压增大，密封面突台 强度降低，变形大，磨损加剧，泄漏量增大。 因此，要合理选择密封面宽度
第 2章 2.1 几何参数 2.1.4 密封面的宽度和高度 机械密封的基本参数 1．密封面宽度b 密封面宽度b是重要的宏观几何参数，摩擦热与密封面宽度 b成正比。密封面太宽，产生的热量大使密封面温升增高；密 封面宽度b小，释放的热量小，摩擦副的导热条件得到改善； 但密封面宽度b太小，会使密封面接触比压增大，密封面突台 强度降低，变形大，磨损加剧，泄漏量增大。 因此，要合理选择密封面宽度
2章 第 机械密封的基本参数 流体润滑胪密封基她 2.1 几何参数 2.1.4 密封面的宽度和高度 密封面宽度b的推荐值 轴径d 5~10 10~20 20~30 30~50 50-70 70~100 宽度b 1.5-2 2~3 2.5 3~4 2.5 4-5 2.5 4.5 轴径d 100 120 150 170 200 220 ~120 ~150 ~170 ~200 ~220 ~250 宽度b 5.5 6.5 4.5-5.5 5~6 6~7 6.5 7.5 7~8
第 2章 2.1 几何参数 2.1.4 密封面的宽度和高度 机械密封的基本参数 轴径 d 5~10 10~20 20~30 30~50 50~70 70~100 宽度 b 1.5~2 2~3 2.5 ~2.5 3~4 2.5 ~4.5 4~5 轴径 d 100 ~120 120 ~150 150 ~170 170 ~200 200 ~220 220 ~250 宽度 b 4.5~5.5 5~6 5.5 ~6.5 6~7 6.5 ~7.5 7~8 密封面宽度b的推荐值

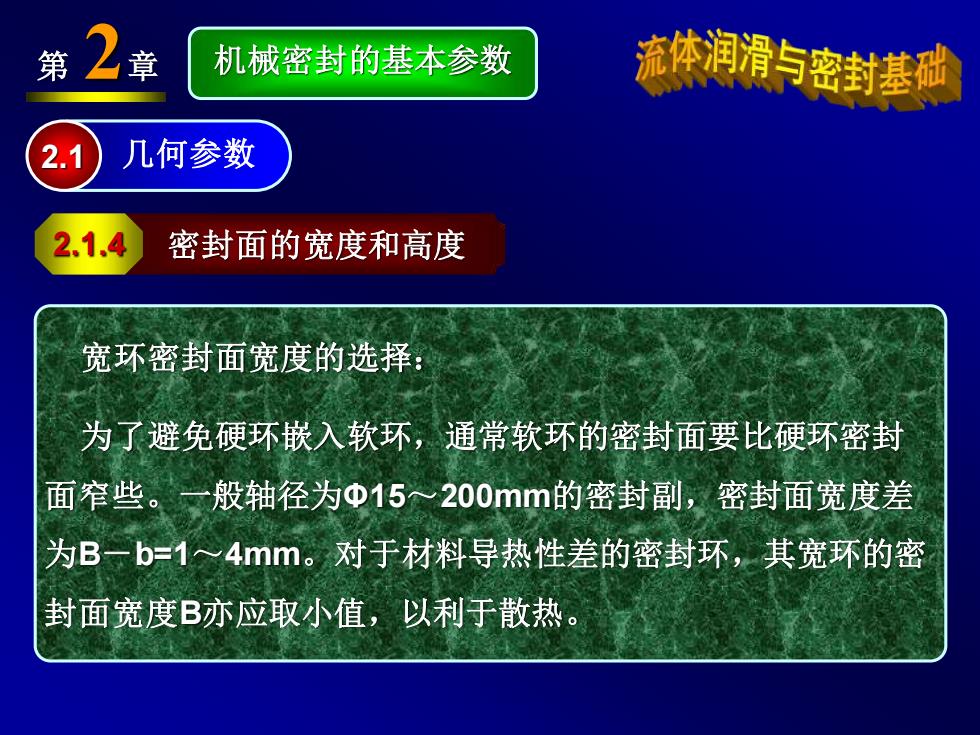

第2章 机械密封的基本参数 流体润滑舻密封基删 2.1 几何参数 2.1.4 密封面的宽度和高度 宽环密封面宽度的选择： 为了避免硬环嵌入软环，通常软环的密封面要比硬环密封 面窄些。一般轴径为Φ15~200mm的密封副，密封面宽度差 为B一b=1一4mm。对于材料导热性差的密封环，其宽环的密 封面宽度B亦应取小值，以利于散热
第 2章 2.1 几何参数 2.1.4 密封面的宽度和高度 机械密封的基本参数 宽环密封面宽度的选择： 为了避免硬环嵌入软环，通常软环的密封面要比硬环密封 面窄些。一般轴径为Φ15～200mm的密封副，密封面宽度差 为B－b=1～4mm。对于材料导热性差的密封环，其宽环的密 封面宽度B亦应取小值，以利于散热
第2章 机械密封的基本参数 流体润滑胪密封基碰 2.1 几何参数 2.1.4 密封面的宽度和高度 2.密封面的高度h 密封面承磨突台高度h取决于材料的强度、刚度及耐磨 性能。根据JB4127-85《机械密封技术条件》磨损速度 w≤0.02mml100h,可按摩擦副材料和工作寿命计算选取 高度h。如一般机械密封使用寿命为8000小时，承磨突台 高度h≥1.6mm。通常对于硬质合金、碳化硅等硬质材料， h=2mm,对于碳石墨、聚四氟乙烯、青铜等软材料 h≥3mm
第 2章 2.1 几何参数 2.1.4 密封面的宽度和高度 机械密封的基本参数 2．密封面的高度h 密封面承磨突台高度h取决于材料的强度、刚度及耐磨 性能。根据JB4127-85《机械密封技术条件》,磨损速度 ω≤0.02mm/100h，可按摩擦副材料和工作寿命计算选取 高度h。如一般机械密封使用寿命为8000小时，承磨突台 高度h≥1.6mm。通常对于硬质合金、碳化硅等硬质材料， h=2mm，对于碳石墨、聚四氟乙烯、青铜等软材料， h≥3mm

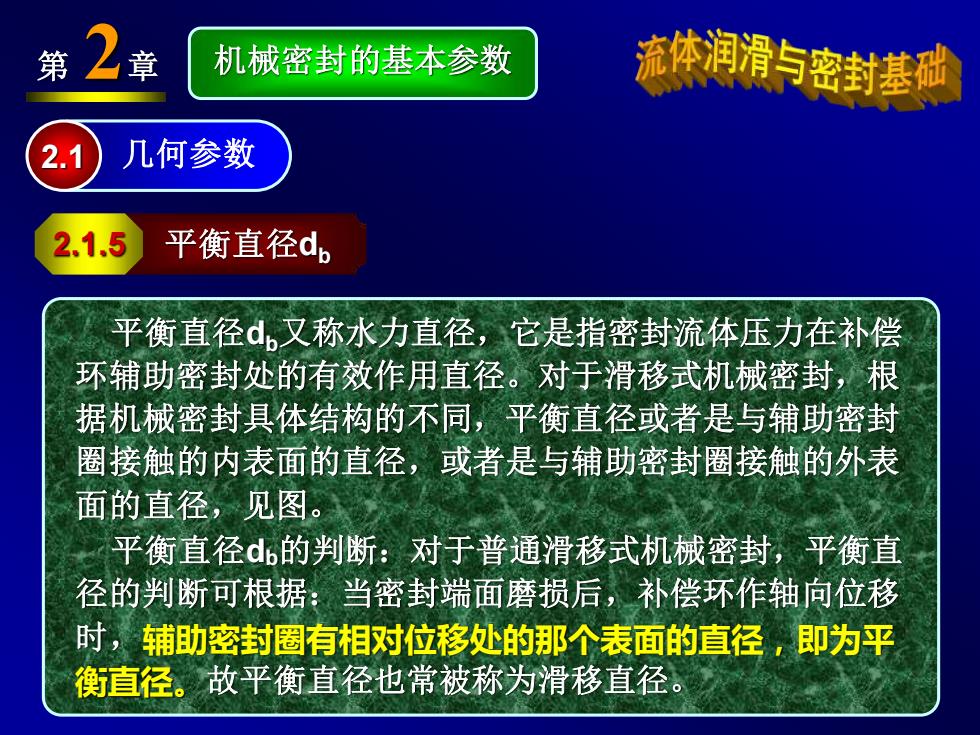

第2章 机械密封的基本参数 流体润滑与密封基删 2.1 几何参数 2.1.5 平衡直径db 平衡直径d。又称水力直径，它是指密封流体压力在补偿 环辅助密封处的有效作用直径。对于滑移式机械密封，根 据机械密封具体结构的不同，平衡直径或者是与辅助密封 圈接触的内表面的直径，或者是与辅助密封圈接触的外表 面的直径，见图。 平衡直径d。的判断：对于普通滑移式机械密封，平衡直 径的判断可根据：当密封端面磨损后，补偿环作轴向位移 时，辅助密封圈有相对位移处的那个表面的直径，即为平 衡直径。故平衡直径也常被称为滑移直径
第 2章 2.1 几何参数 2.1.5 平衡直径db 机械密封的基本参数 平衡直径db又称水力直径，它是指密封流体压力在补偿 环辅助密封处的有效作用直径。对于滑移式机械密封，根 据机械密封具体结构的不同，平衡直径或者是与辅助密封 圈接触的内表面的直径，或者是与辅助密封圈接触的外表 面的直径，见图。 平衡直径db的判断：对于普通滑移式机械密封，平衡直 径的判断可根据：当密封端面磨损后，补偿环作轴向位移 时，辅助密封圈有相对位移处的那个表面的直径，即为平 衡直径。故平衡直径也常被称为滑移直径
