第2章 机械密封的基本参数 流体润滑胪密封基删 2.1 几何参数 .1.1 密封面的几何形状参数 2.表面波度 1/50<H/L<1/1000 表面波度是密封表面加工所形成的较长而且有规律的波浪 形纹理。常由加工工艺系统低频振动引起的表面几何形状误 差，具有一定的波高、波长、波数。此外，由于结构和受力 不均匀也会产生表面波度
第 2章 2.1 几何参数 2．表面波度 1/50<H/L<1/1000 表面波度是密封表面加工所形成的较长而且有规律的波浪 形纹理。常由加工工艺系统低频振动引起的表面几何形状误 差，具有一定的波高、波长、波数。此外，由于结构和受力 不均匀也会产生表面波度。 2.1.1 密封面的几何形状参数 机械密封的基本参数
2章 第 机械密封的基本参数 流体润滑胪密封基硝 2.1 几何参数 .1.1 密封面的几何形状参数 3.表面粗糙度HL<1/50 表面粗糙度是加工时在表面波纹上形成的较小的几何轮廓。 常用轮廓算术平均误差Ra表示。有时也用微观不平度十点平 均高度Rz来表示。JB4127-85《机械密封技术条件》规定： 金属材料（或硬环）密封端面的表面粗糙度Ra≤0.2ym;非 金属材料（或软环)密封端面的表面粗糙度Ra≤0.4μm
第 2章 2.1 几何参数 3.表面粗糙度 H/L<1/50 表面粗糙度是加工时在表面波纹上形成的较小的几何轮廓。 常用轮廓算术平均误差Ra表示。有时也用微观不平度十点平 均高度Rz来表示。JB4127-85《机械密封技术条件》规定： 金属材料（或硬环）密封端面的表面粗糙度 Ra≤0.2μm；非 金属材料（或软环）密封端面的表面粗糙度Ra≤0.4μm。 2.1.1 密封面的几何形状参数 机械密封的基本参数
第2 机械密封的基本参数 流体润滑与密封基础 2.1 几何参数 密封摩擦副密封面间隙h, 对于接触式密封，通常都是微凸体接触。两个平面接触， 密封面间隙h可以根据表面粗糙度来确定。即：两个环表面 不平度中点间平均间距。 密封副密封面间隙由两部分组成，即由密封面静间隙hs和 密封面动间隙hyn组成。用下式表示： ho=hst十hayn (3-1) 单位：m
第 2章 2.1 几何参数 对于接触式密封，通常都是微凸体接触。两个平面接触， 密封面间隙h0可以根据表面粗糙度来确定。即：两个环表面 不平度中点间平均间距。 密封副密封面间隙由两部分组成，即由密封面静间隙hst和 密封面动间隙hdyn组成。用下式表示： h0＝hst＋hdyn （3－1） 单位：μm 2.1.2 密封摩擦副密封面间隙h0 机械密封的基本参数
2章 第 机械密封的基本参数 流体滑胪密封基她 2.1 几何参数 .1.2 密封摩擦副密封面间隙ho 1. 密封面静间隙hst 密封面静间隙hst常采用粗糙度比C表示， C=Ra/Ry (3-2) 作为微观表面完整系数来考虑。 hst=VaX(Ry12/Ra Ry22 Ra2) (3-3a) hst 12X (Ry1 C+Ry C2) (3-3b) 式中R21、R2分别为表面1、2的轮廓算术平均偏差； Ry1、R2分别为表面1、2的轮廓最大高度；C1、C2分别为 表面1、2的粗糙度比
第 2章 2.1 几何参数 1．密封面静间隙hst 密封面静间隙hst常采用粗糙度比C表示， C ＝ Ra / Ry （3－2） 作为微观表面完整系数来考虑。 hst = ½×(Ry1 2 / Ra1 + Ry2 2 / Ra2) （3－3a） 或 hst = ½×(Ry1 / C1 + Ry2 / C2 ) （3－3b） 式中 Ra1、Ra2 分别为表面1、2的轮廓算术平均偏差； Ry1 、Ry2 分别为表面1、2的轮廓最大高度； C1 、C2 分别为 表面1、2的粗糙度比。 2.1.2 密封摩擦副密封面间隙h0 机械密封的基本参数

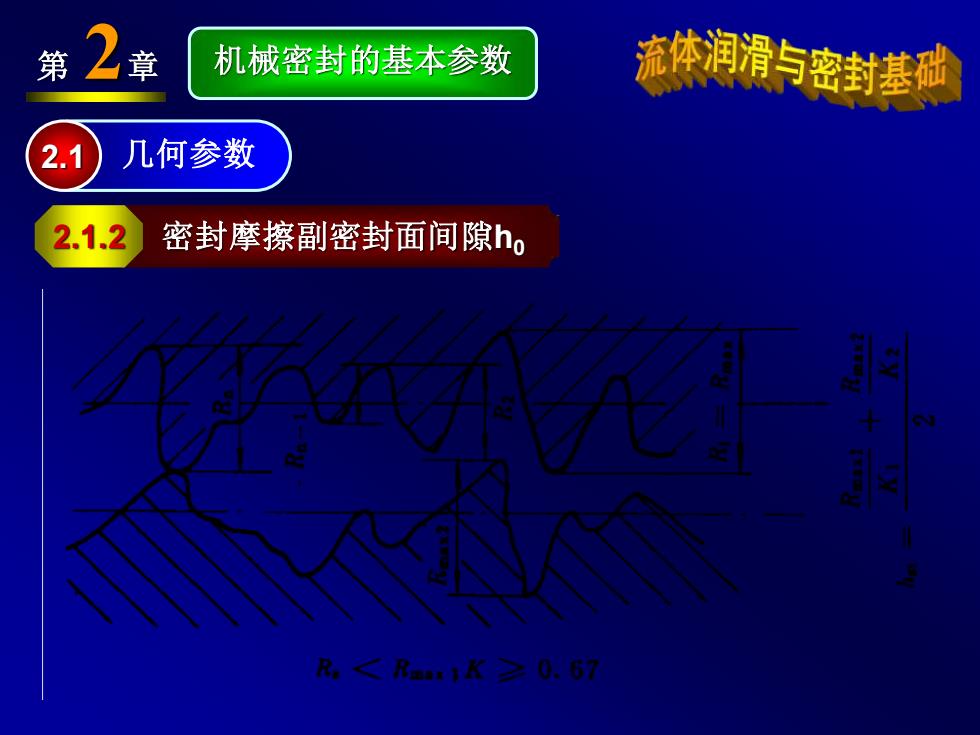

第2章 机械密封的基本参数 流体润滑胪密封基酬 2.1 几何参数 .1.2 密封摩擦副密封面间隙h, R,<Rm1X,67
第 2章 2.1 几何参数 2.1.2 密封摩擦副密封面间隙h0 机械密封的基本参数
