6.1.2同步电机的基本工作原理与分类 一、同步发电机的基本工作原理 励磁绕组通入直流电流后建立恒定磁 场，原动机拖动转子以转速旋转时，其 磁场切割定子绕组而感应交流电动势耳· 频率：∫= pn 60 大小：E=4.44fN,k1D。 波形：由e=B,xy可知，波形 取决于Bx)的空间分布。 相序：由转子的转向决定

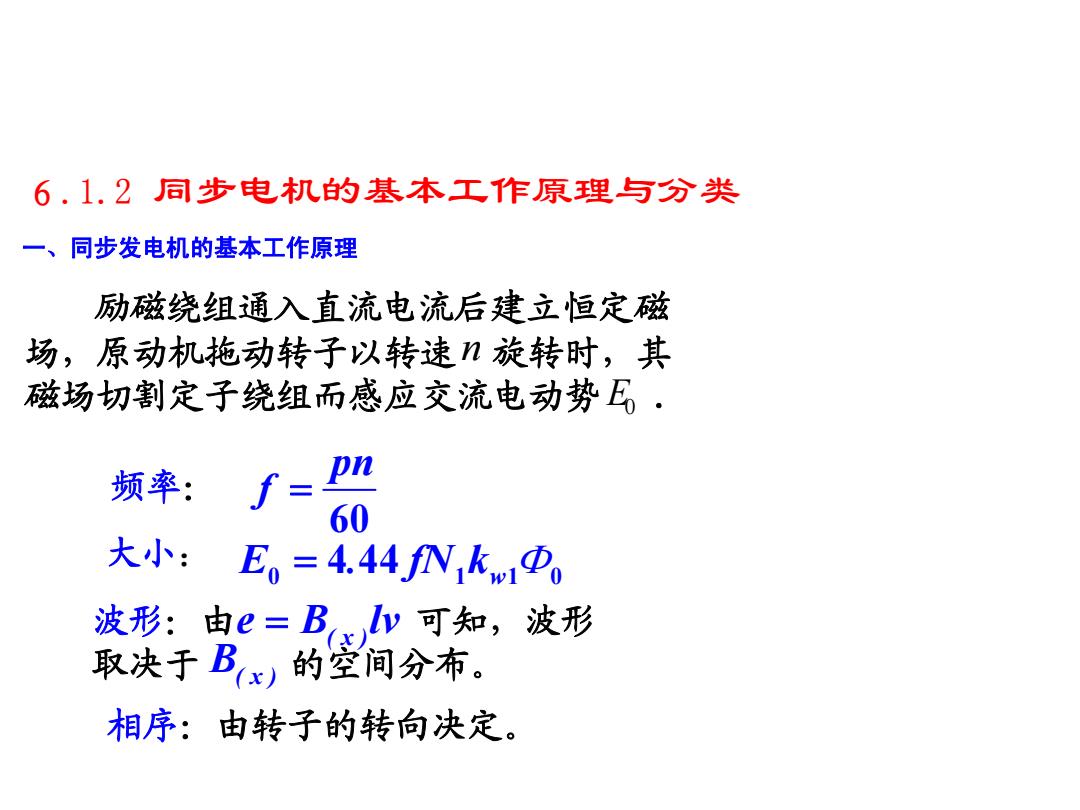

６.1.2 同步电机的基本工作原理与分类 一、同步发电机的基本工作原理 大小： 0 1 1 0 4 44 E . fN k = w Φ 频率： 60 pn f = 励磁绕组通入直流电流后建立恒定磁 场，原动机拖动转子以转速 旋转时，其 磁场切割定子绕组而感应交流电动势 . n E0 相序：由转子的转向决定。 波形：由 可知，波形 取决于 的空间分布。 (x) e B lv = B(x)
二、同步电机的运行状态 电动机—把电能转换为机械能 补偿机一中没有有功功率的转换，专门发出或吸 收无功功率，调节电网的功率因数 发电机—把机械能转换为电能 同步电机运行于哪一种状态，主要取决于定子合成 磁场与转子主磁场之间的夹角δ，δ称为功率角

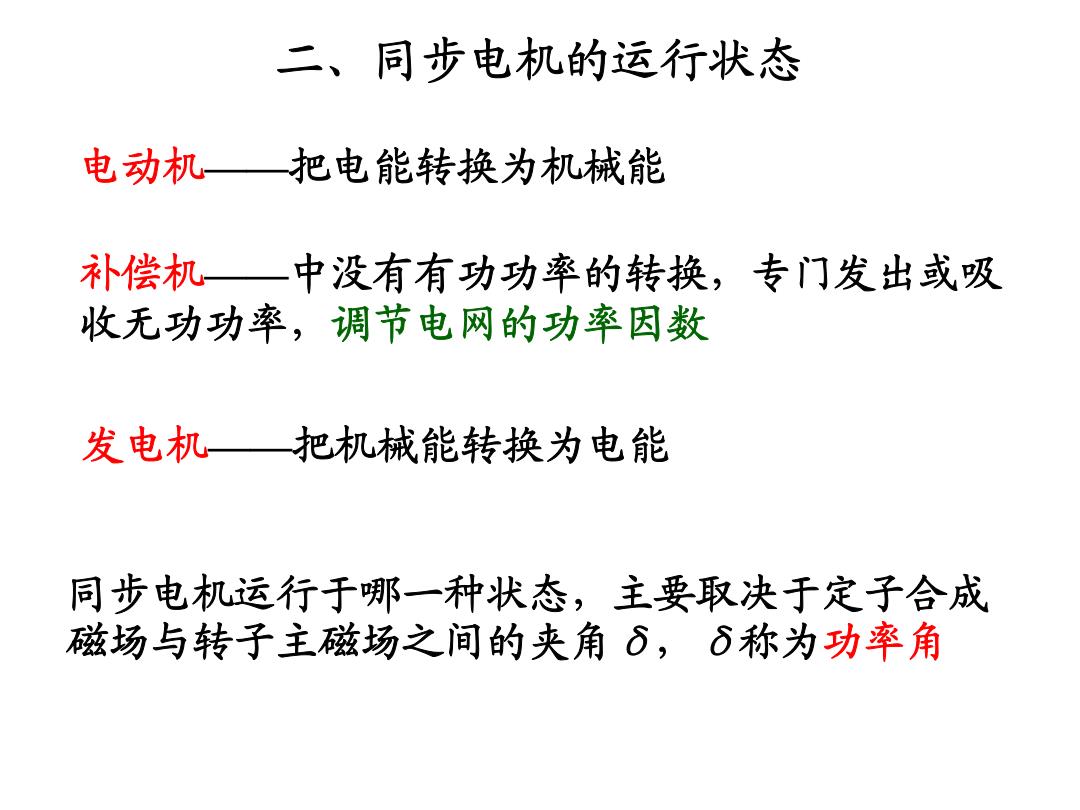

二、同步电机的运行状态 发电机——把机械能转换为电能 电动机——把电能转换为机械能 补偿机——中没有有功功率的转换，专门发出或吸 收无功功率，调节电网的功率因数 同步电机运行于哪一种状态，主要取决于定子合成 磁场与转子主磁场之间的夹角 δ，δ称为功率角
定子合成磁场等效磁极（电气旋转磁场） P。=T2 作功和电枢反应的 性质，取决于电气 T 旋转磁场（定子合 成磁场)轴线和直 轴之间的电角度。 转子主磁极（机械旋转磁场） 直轴

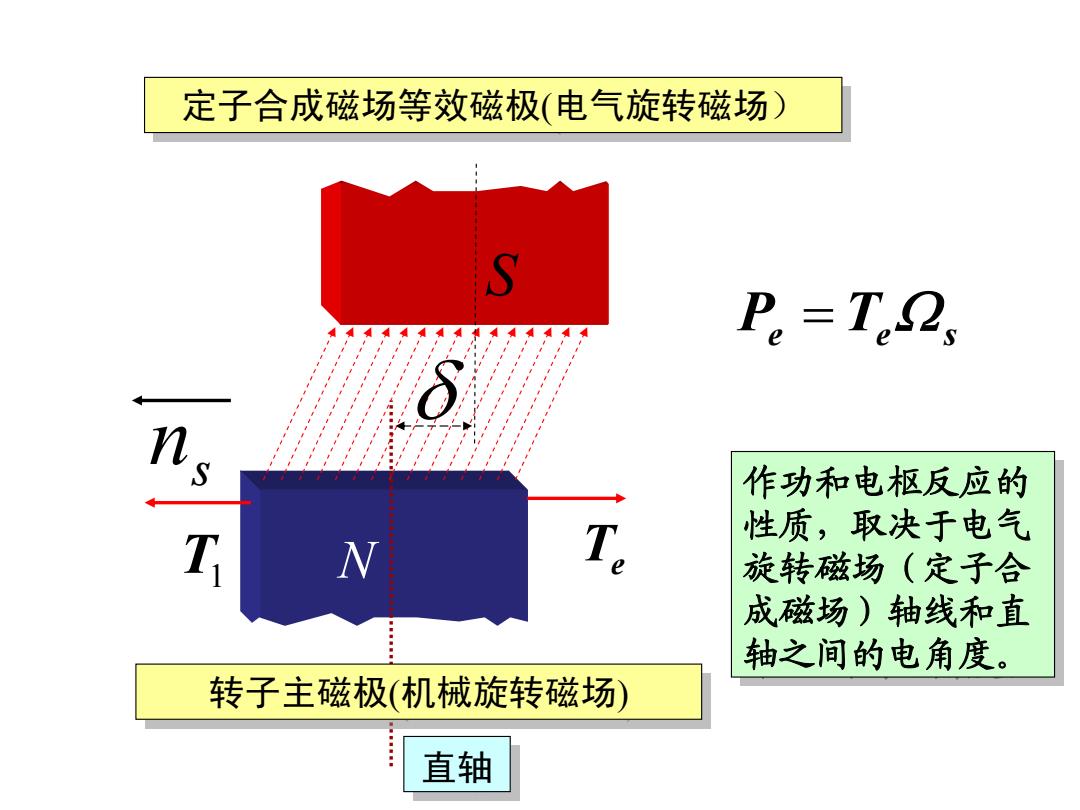

δ 定子合成磁场等效磁极 定子合成磁场等效磁极((电气旋转磁场） 电气旋转磁场） s n N Te S T1 转子主磁极 转子主磁极(机械旋转磁场) (机械旋转磁场) 直轴直轴 作功和电枢反应的 性质，取决于电气 旋转磁场（定子合 成磁场）轴线和直 轴之间的电角度。 作功和电枢反应的 性质，取决于电气 旋转磁场（定子合 成磁场）轴线和直 轴之间的电角度。 Pe = TeΩ s

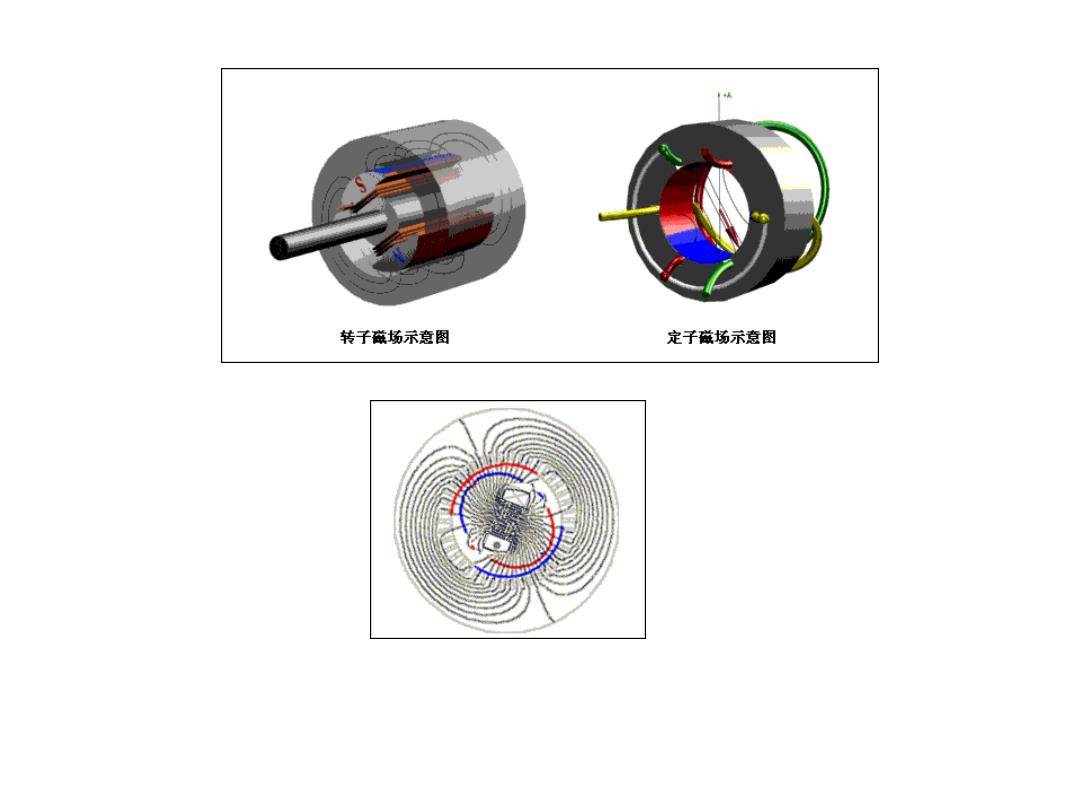

转子磁场示意图 定子磁场示意图
N N So 主极 主极 发电机 So 补偿机 同步电机的三种运行状态 6 T No So 电动机

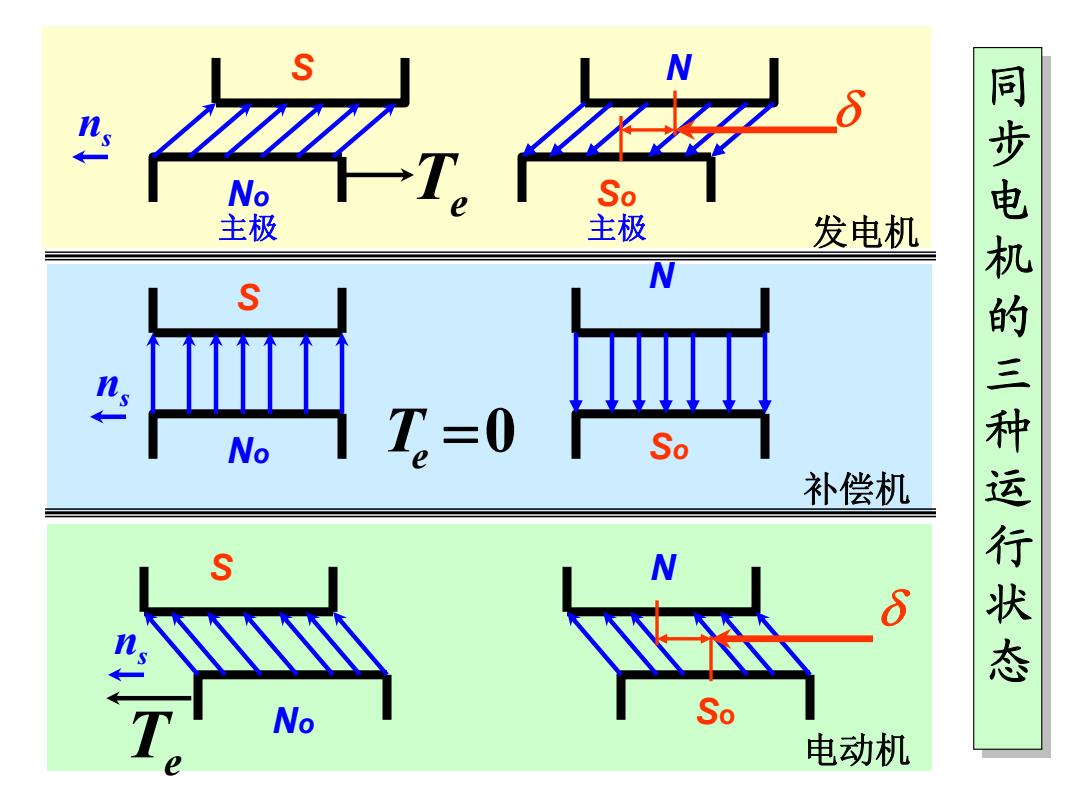

δ δ N No No No N N So So S S S So Te =0 Te ns ns ns 主极 主极 同 步 电 机 的 三 种 运 行 状 态 同 步 电 机 的 三 种 运 行 状 态 发电机 补偿机 Te 电动机
