1.1多边形网面 ,用平面多边形（也称平面片，planar patch)组成 多边形网面模型(polygon mesh model),表 示物体三维形状. 8 5 4 6 2 3 CV:Reconstruction 2023/2/2 11
用平面多边形（也称平面片，planar patch)组成 多边形网面模型（polygon mesh model），表 示物体三维形状． CV:Reconstruction 2023/2/2 11
三角形网面和四边形网面示意图 CV:Reconstruction 2023/2/2 12
CV:Reconstruction 2023/2/2 12 三角形网面和四边形网面示意图

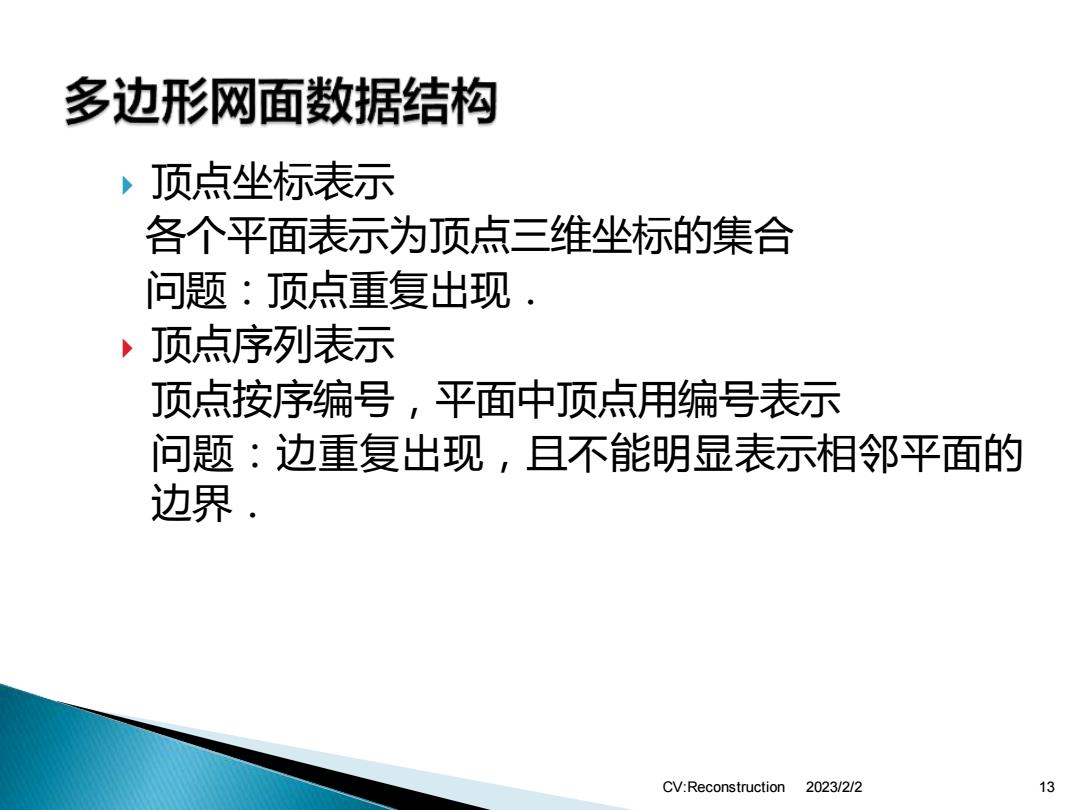

多边形网面数据结构 顶点坐标表示 各个平面表示为顶点三维坐标的集合 问题：顶点重复出现 顶点序列表示 顶点按序编号，平面中顶点用编号表示 问题：边重复出现，且不能明显表示相邻平面的 边界. CV:Reconstruction 2023/2/2 13
顶点坐标表示 各个平面表示为顶点三维坐标的集合 问题：顶点重复出现． 顶点序列表示 顶点按序编号，平面中顶点用编号表示 问题：边重复出现，且不能明显表示相邻平面的 边界． CV:Reconstruction 2023/2/2 13

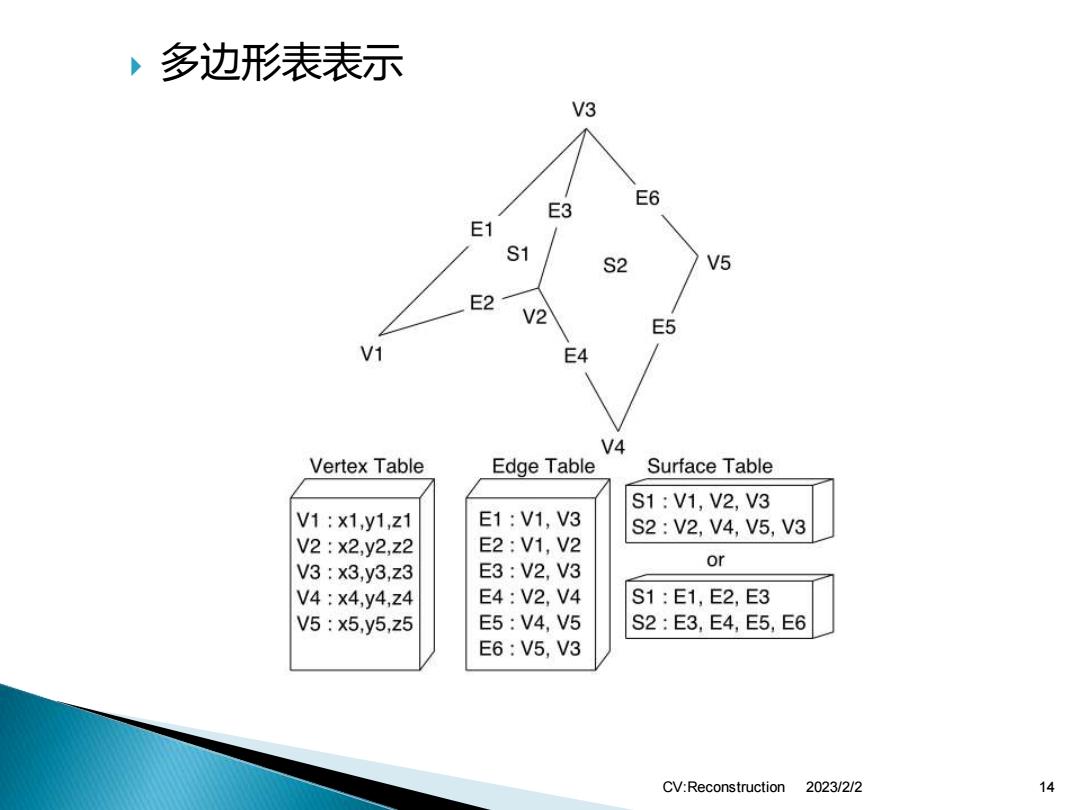

，多边形表表示 V3 E6 E3 E1 S1 S2 V5 E2 V2 E5 V1 E4 V4 Vertex Table Edge Table Surface Table S1:V1,V2,V3 V1:x1,y1,z1 E1:V1,V3 S2:V2,V4,V5,V3 V2:x2,y2,z2 E2:V1,V2 E3:V2,V3 or V3:x3,y3,z3 V4:x4,y4,z4 E4:V2,V4 S1:E1,E2,E3 V5:x5,y5,z5 E5:V4,V5 S2:E3,E4,E5,E6 E6:V5,V3 CV:Reconstruction 2023/2/2 14
多边形表表示 CV:Reconstruction 2023/2/2 14

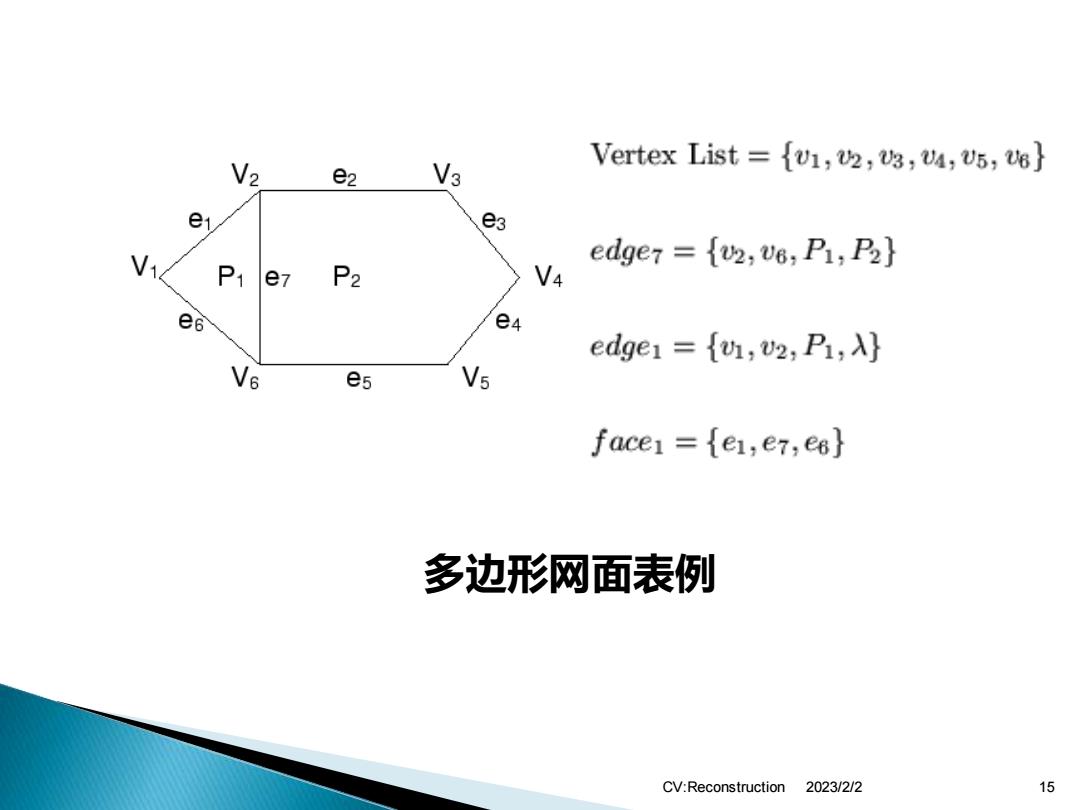

V3 Vertex List [v1,v2,U3,U4,v5,U6} e2 e e3 edge7 {v2,v6,P1,P2} P1 e7 P2 V4 es e4 edge1={u,v2,P,λ Ve e5 Vs facer =fel,e7;e6} 多边形网面表例 CV:Reconstruction 2023/2/2 15
CV:Reconstruction 2023/2/2 15 多边形网面表例
