温度 /℃ 压力 MPa 液体密度 kg/m3 蒸汽比容 m3 /kg 焓 KJ /kg 熵 KJ /(kg·k) 比 KJ 热容 /(kg·K) 粘 (Pa 度 ·s) 导热 mW/ 系数 (m·K) 液体 蒸汽 液体 蒸汽 液体 蒸汽 液体 蒸汽 液体 蒸汽 －77.66a 0.00604 733.9 15.732 －147.36 1342.85 －0.4930 7.1329 －－ 1.988 505.8 6.86 －－ 12.83 －70.00 0.01089 725.3 9.0520 －111.74 1357.04 －0.3143 6.9179 －－ 2.008 460.4 7.06 －－ 13.65 －60.00 0.02185 713.9 4.7166 －67.67 1375.00 －0.1025 6.6669 －－ 2.047 391.8 7.33 －－ 14.68 －50.00 0.04081 702.0 2.6300 －24.17 1392.17 0.0968 6.444 －－ 2.102 333.1 7.61 －－ 15.72 －40.00 0.07168 689.9 1.5536 19.60 1408.41 0.2885 6.2455 4.396 2.175 287.0 7.90 601.4 16.79 －33.33b 0.10133 681.6 1.1241 49.08 1418.67 0.4129 6.1240 4.430 2.235 261.9 8.10 587.8 17.48 0.00 0.42941 638.6 0.28929 200.00 1461.81 1.0000 5.6196 4.617 2.660 175.8 9.09 520.2 21.84 70.00 3.3133 526.2 0.03785 545.41 1483.94 2.1067 4.8416 5.441 4.716 85.7 11.50 371.0 36.86 85.00 4.6099 494.5 0.02605 628.97 1467.38 2.3377 4.6785 5.955 5.794 73.7 12.26 335.6 42.31 100.00 6.2553 456.9 0.01783 720.44 1436.53 2.5783 4.4973 6.959 7.739 62.7 13.31 296.8 50.11 132.22 11.333 235.0 0.00426 1105.47 1105.47 3.5006 3.5006 －－ －－ －－ －－ －－ －－ 表4-5 饱和状态下氨的主要 热物理性质
温度 /℃ 压力 MPa 液体密度 kg/m3 蒸汽比容 m3 /kg 焓 KJ /kg 熵 KJ /(kg·k) 比 KJ 热容 /(kg·K) 粘 (Pa 度 ·s) 导热 mW/ 系数 (m·K) 液体 蒸汽 液体 蒸汽 液体 蒸汽 液体 蒸汽 液体 蒸汽 －77.66a 0.00604 733.9 15.732 －147.36 1342.85 －0.4930 7.1329 －－ 1.988 505.8 6.86 －－ 12.83 －70.00 0.01089 725.3 9.0520 －111.74 1357.04 －0.3143 6.9179 －－ 2.008 460.4 7.06 －－ 13.65 －60.00 0.02185 713.9 4.7166 －67.67 1375.00 －0.1025 6.6669 －－ 2.047 391.8 7.33 －－ 14.68 －50.00 0.04081 702.0 2.6300 －24.17 1392.17 0.0968 6.444 －－ 2.102 333.1 7.61 －－ 15.72 －40.00 0.07168 689.9 1.5536 19.60 1408.41 0.2885 6.2455 4.396 2.175 287.0 7.90 601.4 16.79 －33.33b 0.10133 681.6 1.1241 49.08 1418.67 0.4129 6.1240 4.430 2.235 261.9 8.10 587.8 17.48 0.00 0.42941 638.6 0.28929 200.00 1461.81 1.0000 5.6196 4.617 2.660 175.8 9.09 520.2 21.84 70.00 3.3133 526.2 0.03785 545.41 1483.94 2.1067 4.8416 5.441 4.716 85.7 11.50 371.0 36.86 85.00 4.6099 494.5 0.02605 628.97 1467.38 2.3377 4.6785 5.955 5.794 73.7 12.26 335.6 42.31 100.00 6.2553 456.9 0.01783 720.44 1436.53 2.5783 4.4973 6.959 7.739 62.7 13.31 296.8 50.11 132.22 11.333 235.0 0.00426 1105.47 1105.47 3.5006 3.5006 －－ －－ －－ －－ －－ －－ 表4-5 饱和状态下氨的主要 热物理性质
表4-4 一些常用制冷工质的物理参数 代号 名称 分子式 分子量 正常沸点 / ℃ 冰点 / ℃ 临界温 度 / ℃ 临界压力 /KPa R718 水 H2O 18.02 100.0 0 374.2 22103 R610 乙醚 C4H10O 74.12 34.6 －116.3 194.0 3603 R11 三氯氟甲烷 CCL3F 137.38 23.82 －111 198.0 4406 R21 二氯氟甲烷 CHCL2F 102.93 8.9 －135 178.5 5168 R600 丁烷 C4H10 58.13 －0.5 －138.5 152.0 3794 R764 二氧化硫 SO2 64.07 －10.0 －75.5 157.5 7875 R152a 二氟乙烷 CH3CHF2 66.05 －25.0 －117 113.5 4492 R134a 四氟乙烷 CF3CH2F 102.03 －26.16 －96.6 101.1 4067 R717 氨 NH3 17.03 －33.3 －77.7 133.0 11417 R22 氯二氟甲烷 CHCLF2 86.48 －40.76 －160 96.0 4974 R290 丙烷 C3H8 44.10 －42.07 －187.7 96.8 4254 R744* 二氧化碳 CO2 44.01 －78.4* －56.6* 31.1 7372 R13 氯三氟甲烷 CCLF3 104.47 －81.4 －181 28.8 3865 R50 甲烷 CH4 16.04 －161.5 －182.2 －82.5 4638 R728 氮 N2 28.013 －195.8 －210 －146.9 3396
表4-4 一些常用制冷工质的物理参数 代号 名称 分子式 分子量 正常沸点 / ℃ 冰点 / ℃ 临界温 度 / ℃ 临界压力 /KPa R718 水 H2O 18.02 100.0 0 374.2 22103 R610 乙醚 C4H10O 74.12 34.6 －116.3 194.0 3603 R11 三氯氟甲烷 CCL3F 137.38 23.82 －111 198.0 4406 R21 二氯氟甲烷 CHCL2F 102.93 8.9 －135 178.5 5168 R600 丁烷 C4H10 58.13 －0.5 －138.5 152.0 3794 R764 二氧化硫 SO2 64.07 －10.0 －75.5 157.5 7875 R152a 二氟乙烷 CH3CHF2 66.05 －25.0 －117 113.5 4492 R134a 四氟乙烷 CF3CH2F 102.03 －26.16 －96.6 101.1 4067 R717 氨 NH3 17.03 －33.3 －77.7 133.0 11417 R22 氯二氟甲烷 CHCLF2 86.48 －40.76 －160 96.0 4974 R290 丙烷 C3H8 44.10 －42.07 －187.7 96.8 4254 R744* 二氧化碳 CO2 44.01 －78.4* －56.6* 31.1 7372 R13 氯三氟甲烷 CCLF3 104.47 －81.4 －181 28.8 3865 R50 甲烷 CH4 16.04 －161.5 －182.2 －82.5 4638 R728 氮 N2 28.013 －195.8 －210 －146.9 3396

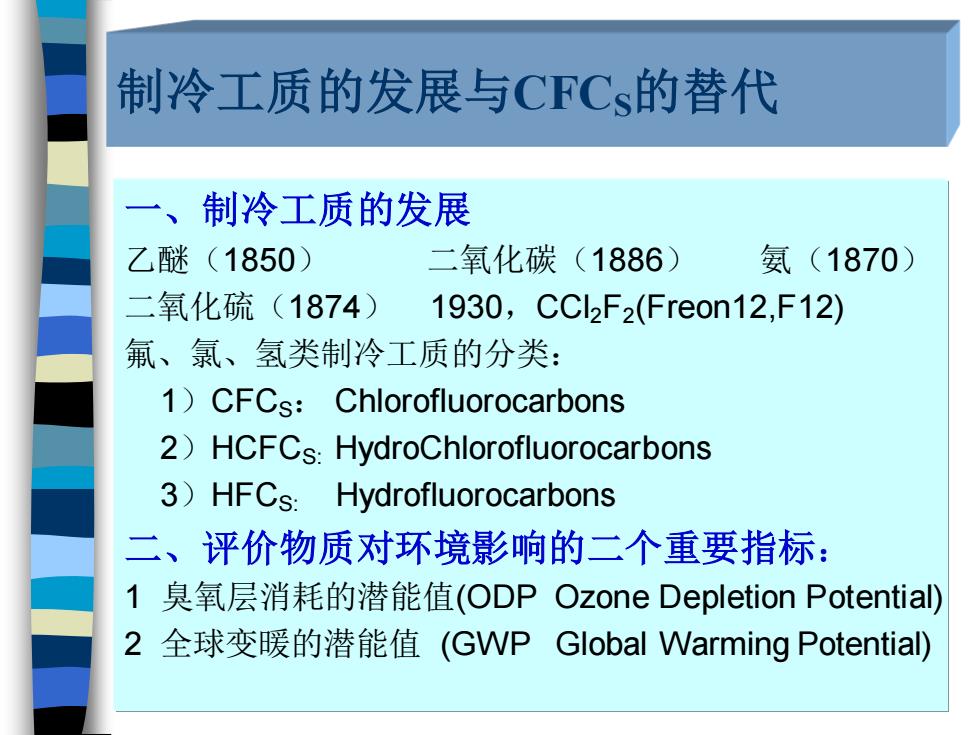

制冷工质的发展与CFCS的替代 一、制冷工质的发展 乙醚（1850） 二氧化碳（1886） 氨（1870） 二氧化硫（1874） 1930，CCl2F2(Freon12,F12) 氟、氯、氢类制冷工质的分类： 1）CFCS： Chlorofluorocarbons 2）HCFCS: HydroChlorofluorocarbons 3）HFCS: Hydrofluorocarbons 二、评价物质对环境影响的二个重要指标： 1 臭氧层消耗的潜能值(ODP Ozone Depletion Potential) 2 全球变暖的潜能值 (GWP Global Warming Potential)
制冷工质的发展与CFCS的替代 一、制冷工质的发展 乙醚（1850） 二氧化碳（1886） 氨（1870） 二氧化硫（1874） 1930，CCl2F2(Freon12,F12) 氟、氯、氢类制冷工质的分类： 1）CFCS： Chlorofluorocarbons 2）HCFCS: HydroChlorofluorocarbons 3）HFCS: Hydrofluorocarbons 二、评价物质对环境影响的二个重要指标： 1 臭氧层消耗的潜能值(ODP Ozone Depletion Potential) 2 全球变暖的潜能值 (GWP Global Warming Potential)

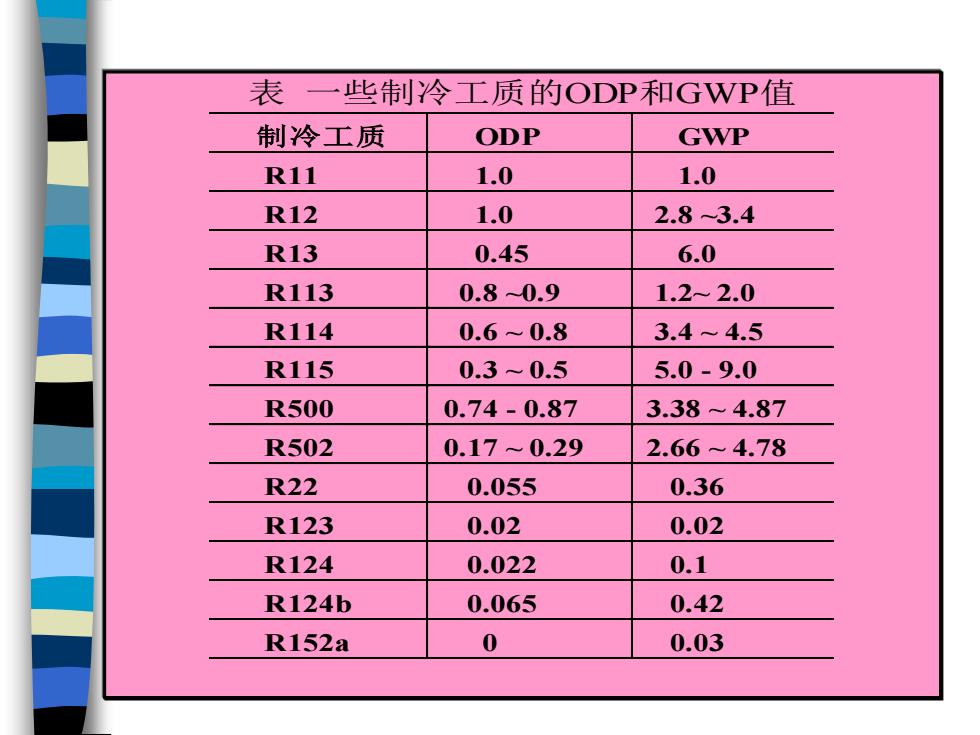

表 一些制冷工质的ODP和GWP值 制冷工质 ODP GWP R11 1.0 1.0 R12 1.0 2.8 ~3.4 R13 0.45 6.0 R113 0.8 ~0.9 1.2~ 2.0 R114 0.6 ~ 0.8 3.4 ~ 4.5 R115 0.3 ~ 0.5 5.0 - 9.0 R500 0.74 - 0.87 3.38 ~ 4.87 R502 0.17 ~ 0.29 2.66 ~ 4.78 R22 0.055 0.36 R123 0.02 0.02 R124 0.022 0.1 R124b 0.065 0.42 R152a 0 0.03
表 一些制冷工质的ODP和GWP值 制冷工质 ODP GWP R11 1.0 1.0 R12 1.0 2.8 ~3.4 R13 0.45 6.0 R113 0.8 ~0.9 1.2~ 2.0 R114 0.6 ~ 0.8 3.4 ~ 4.5 R115 0.3 ~ 0.5 5.0 - 9.0 R500 0.74 - 0.87 3.38 ~ 4.87 R502 0.17 ~ 0.29 2.66 ~ 4.78 R22 0.055 0.36 R123 0.02 0.02 R124 0.022 0.1 R124b 0.065 0.42 R152a 0 0.03

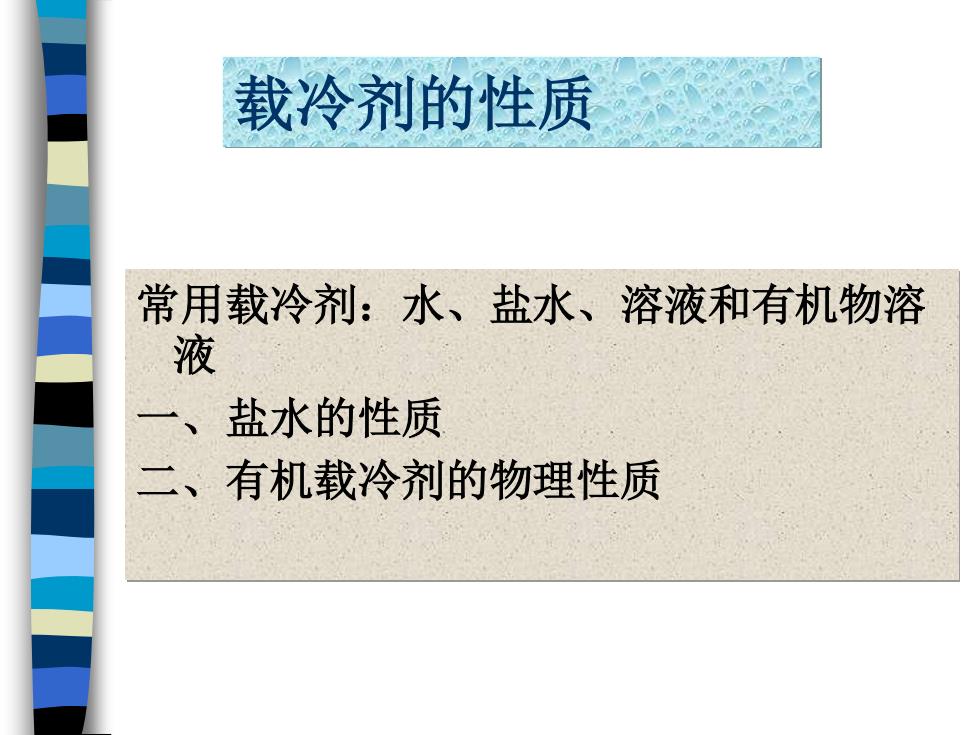

载冷剂的性质 常用载冷剂：水、盐水、溶液和有机物溶 液 一、盐水的性质 二、有机载冷剂的物理性质
载冷剂的性质 常用载冷剂：水、盐水、溶液和有机物溶 液 一、盐水的性质 二、有机载冷剂的物理性质
