SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 一、调制与解调的作用与本质 (一)调制与解调的作用 通过调制、放大、滤波、微积分、乘方开方等运算，↓ 以获得信号的 某些特征值，如均值、自相关函数、功率谱函数。 ①传感器（测温、力、位移）输出信号多为低频缓变微弱信号，如 采用交流放大，则需要先调制。 2 电容、电感传感器采用了调频电路，属于调频信号。 ③ 传感器的截断、加窗处理，属于一种幅度调制。 ④ 混响信号处理中，由于回声效应引起信号的叠加，乘积，卷积等 现象，其中乘积为调幅现象。 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering （一）调制与解调的作用 通过调制、放大、滤波、微积分、乘方开方等运算，以获得信号的 某些特征值，如均值、自相关函数、功率谱函数。 ① 传感器（测温、力、位移）输出信号多为低频缓变微弱信号，如 采用交流放大，则需要先调制。 ② 电容、电感传感器采用了调频电路，属于调频信号。 ③ 传感器的截断、加窗处理，属于一种幅度调制。 ④ 混响信号处理中，由于回声效应引起信号的叠加，乘积，卷积等 现象，其中乘积为调幅现象。 一、调制与解调的作用与本质
机械与电气工程学院 School of Machanical and Elcetrical Engineering (二)调制与解调的本质 时域：用一个低频信号（调制信号)对一个高频信号（载波）某一特 征参量进行的控制，继而输出调制波。所以调制的过程在时域就是使 载波的某一特征参量随调制信号的变化而变化的过程。 频域：是一个频移过程。调制/解调是将低频信号的传送变为高频信号 的放大传送，因此它将有效抑制低频干扰和直流漂移。 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering （二）调制与解调的本质 时域：用一个低频信号（调制信号）对一个高频信号（载波）某一特 征参量进行的控制，继而输出调制波。所以调制的过程在时域就是使 载波的某一特征参量随调制信号的变化而变化的过程。 频域：是一个频移过程。调制/解调是将低频信号的传送变为高频信号 的放大传送，因此它将有效抑制低频干扰和直流漂移
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 二、幅度调制（调幅，AM) (一)调幅过程 将一高频正（余）弦信号（或称载波）与测试信号在时域相乘， 使载波信号幅值随测试信号的变化而变化一幅度调制。 x(t) 调制器 +xm(t)调幅波 载波z(t)=cos(2πf6t) 机城与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 二、幅度调制（调幅，AM） 将一高频正（余）弦信号（或称载波）与测试信号在时域相乘， 使载波信号幅值随测试信号的变化而变化 —— 幅度调制。 （一） 调幅过程
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 由傅里叶变换：时域相乘三频域卷积 x(t)·z(t)=X(f)*Z(f) 载波z(t)=cos(2πfot)是一对脉冲频谱： cos(2πfot)=26f-fo)+2δf+fo) 因此，调幅过程： xm(t)=x(t)·z(t)=x(t)·cos(2πfot)= 2X()*6U-f6)+X*60f+f) 一个信号被余弦调制，则频谱变成原信号频谱平移至载波频率处， 且幅值减半一 频率搬迁+幅值减半过程。 机越与电气工程学院

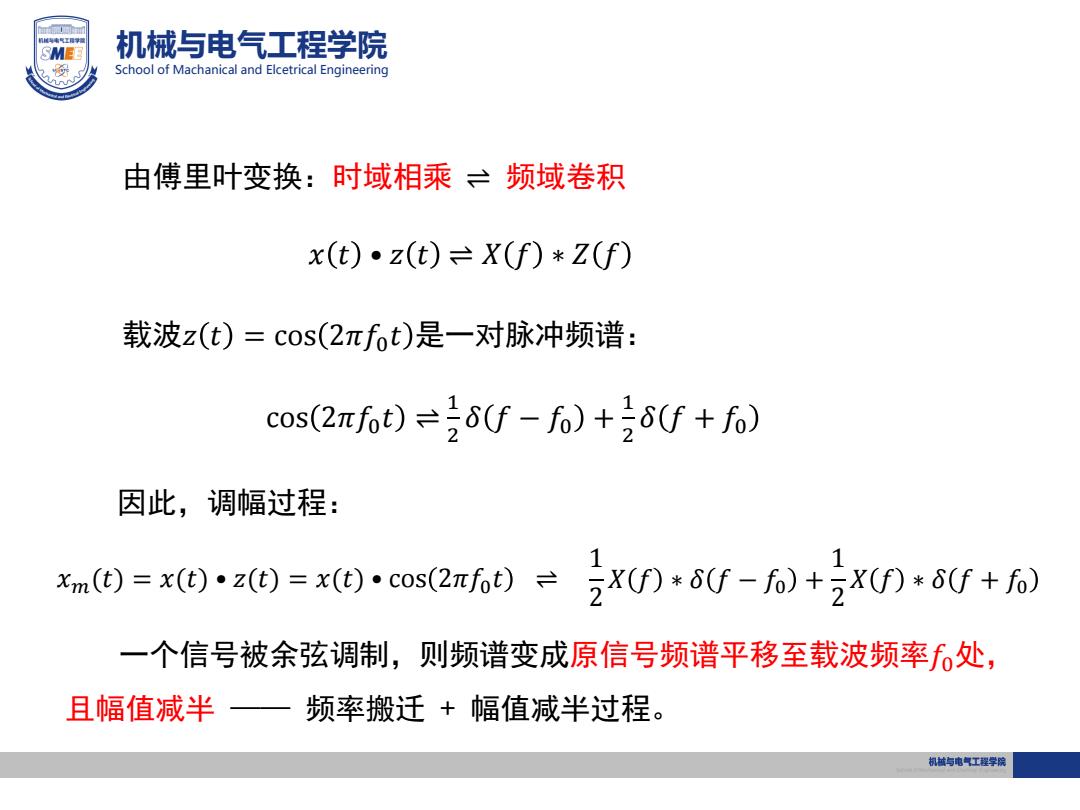

机械与电气工程学院 School of Machanical and Elcetrical Engineering 由傅里叶变换：时域相乘 ⇌ 频域卷积 𝑥 𝑡 • 𝑧 𝑡 ⇌ 𝑋 𝑓 ∗ 𝑍 𝑓 载波𝑧 𝑡 = cos 2𝜋𝑓0𝑡 是一对脉冲频谱： cos 2𝜋𝑓0𝑡 ⇌ 1 2 𝛿 𝑓 − 𝑓0 + 1 2 𝛿 𝑓 + 𝑓0 因此，调幅过程： 1 2 𝑋 𝑓 ∗ 𝛿 𝑓 − 𝑓0 + 1 2 𝑥𝑚 𝑋 𝑓 ∗ 𝛿 𝑓 + 𝑓0 (𝑡) = 𝑥(𝑡) • 𝑧(𝑡) = 𝑥(𝑡) • cos 2𝜋𝑓0𝑡 ⇌ 一个信号被余弦调制，则频谱变成原信号频谱平移至载波频率𝑓0处， 且幅值减半 —— 频率搬迁 + 幅值减半过程
