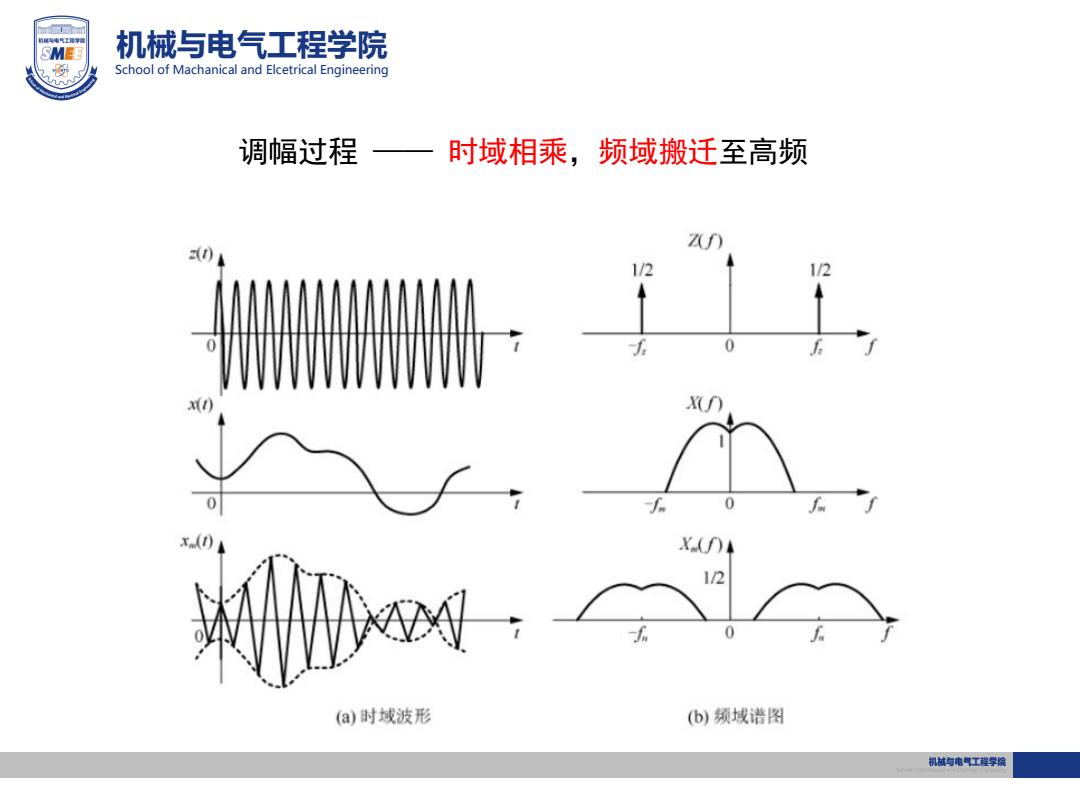

机城车到工学 SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 调幅过程一 时域相乘，频域搬迁至高频 1/2 1/2 X()4 12 (a)时域波形 (b)须域诰图 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 调幅过程 —— 时域相乘，频域搬迁至高频
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering (二)同步解调 将调幅波与解调信号（同频同相于载波）时域相乘，并以低通滤波器 滤掉中心频率为2f的高频成分，即可复现原信号（频谱）。 xm(t) 解调器 低通 x(t) 乘法器 Filter z(t)解调信号 低通滤波器滤掉 xm(因z0=2x)+保Xf+20)+年X-2f) 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering （二）同步解调 将调幅波与解调信号（同频同相于载波）时域相乘，并以低通滤波器 滤掉中心频率为2𝑓0的高频成分，即可复现原信号（频谱）。 𝑥𝑚(𝑡) • 𝑧(𝑡) ⇌ 1 2 𝑋(𝑓) + 1 4 𝑋(𝑓 + 2𝑓0) + 1 4 𝑋 𝑓 − 2𝑓0 低通滤波器滤掉
机城车到工学 SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 同步解调过程—一 时域相乘，频域搬迁至低频 X(f)4 Z04 1/2 1/2 6 0 6 0 6 X(D( 1/2 低通 1/4 1/4 -26 0 26才 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 同步解调过程 ——时域相乘，频域搬迁至低频 1/2
