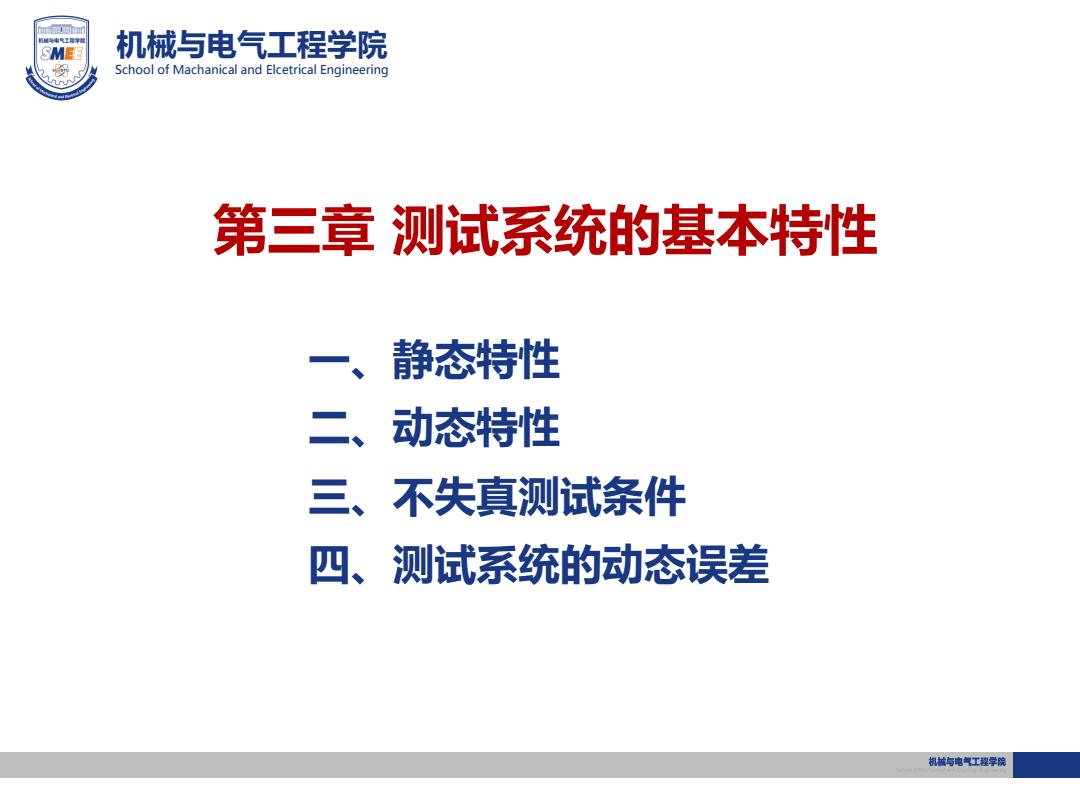

机械与电气工程学院 School of Machanical and Elcetrical Engineering 第三章测试系统的基本特性 一、静态特性 二、动态特性 三、不失真测试条件 四、测试系统的动态误差 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 第三章 测试系统的基本特性 一、静态特性 二、动态特性 三、不失真测试条件 四、测试系统的动态误差
机械与电气工程学院 School of Machanical and Elcetrical Engineering 测试系统的基本特性？ 观点1：从信号与系统的观点出发，测试系统也属于一种系统，测 试信号则是这种特定信号在系统中的传递。“信号”作为信息处理与 信号分析的对象，而“系统”则是这种处理与分析的载体。 观点2：测试系统的输入是被测对象的各种物理量。而输出则是 测量结果或测量值，测试信号经输入到输出的传递过程必须满足精确 测试或不失真测试，这样才能正确反映被测对象中我们所关心的各种 被测参数。 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 测试系统的基本特性？ 观点1：从信号与系统的观点出发，测试系统也属于一种系统，测 试信号则是这种特定信号在系统中的传递。 “信号”作为信息处理与 信号分析的对象，而“系统”则是这种处理与分析的载体。 观点2：测试系统的输入是被测对象的各种物理量。而输出则是 测量结果或测量值，测试信号经输入到输出的传递过程必须满足精确 测试或不失真测试，这样才能正确反映被测对象中我们所关心的各种 被测参数
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 观点3：信号传递过程中必然会受到系统特性的制约和影响，通 常意义下的特性包括静态特性、动态特性、负载效应、抗干扰性等， 各种特性之间是相互关联和相互影响的。 观点4：测试系统涵盖新产品研发阶段、运行（过程）控制阶段、 监测与故障诊断阶段。在测试系统的设计和构建，以及对现有测试 系统的分析评估中，对测试系统的特性进行描述和分析尤其重要。 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 观点3：信号传递过程中必然会受到系统特性的制约和影响，通 常意义下的特性包括静态特性、动态特性、负载效应、抗干扰性等， 各种特性之间是相互关联和相互影响的。 观点4：测试系统涵盖新产品研发阶段、运行(过程)控制阶段、 监测与故障诊断阶段。在测试系统的设计和构建，以及对现有测试 系统的分析评估中，对测试系统的特性进行描述和分析尤其重要
机械与电气工程学院 School of Machanical and Elcetrical Engineering 一、静态特性 当测试系统在稳态信号的作用下，其输入、输出关系称为静态特性。 静态特性不仅与测试系统的内部参数有关，还与其组成结构有关。 被测对象 传感器/敏感器件 信号调理电路 计算机分析 与控制系统 数字接口 模拟量 显示记录 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 一、静态特性 当测试系统在稳态信号的作用下，其输入、输出关系称为静态特性。 静态特性不仅与测试系统的内部参数有关，还与其组成结构有关
SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering 静态特性可以通过静态标定得到，即只改变测试系统的一个输入量， 通过测量对应的输出量而建立输入输出之间的关系→测试系统静态特性。 静态特性一般包括误差、精确度、线性度、灵敏度、分辨率、迟滞、 重复性、漂移、死区和零点输出等。 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 静态特性可以通过静态标定得到，即只改变测试系统的一个输入量， 通过测量对应的输出量而建立输入输出之间的关系→测试系统静态特性。 静态特性一般包括误差、精确度、线性度、灵敏度、分辨率、迟滞、 重复性、漂移、死区和零点输出等
