（三）数字地形图的点位量测和距离方位角量测应用AutoCAD中的id（Identify）命令，可量测指定点的X，Y，Z坐标（若为平面图，则只有X.Y坐标Z坐标为零）品区aAutoCAD2004-[DAGUXL新文件卖\新编测量学\测量学CAD图数图量测南文伴F）0工铝司XSTANDARIStandar dByLayer厦号量测池X5品塘面积00P量测房屋面积R++量测道路侧石圆曲线半径量测道路中轴线1长度和方位角A技布尚10-117638.990,3886.781,0.000促册格正交极轴对捕提对象追踪继宽模型

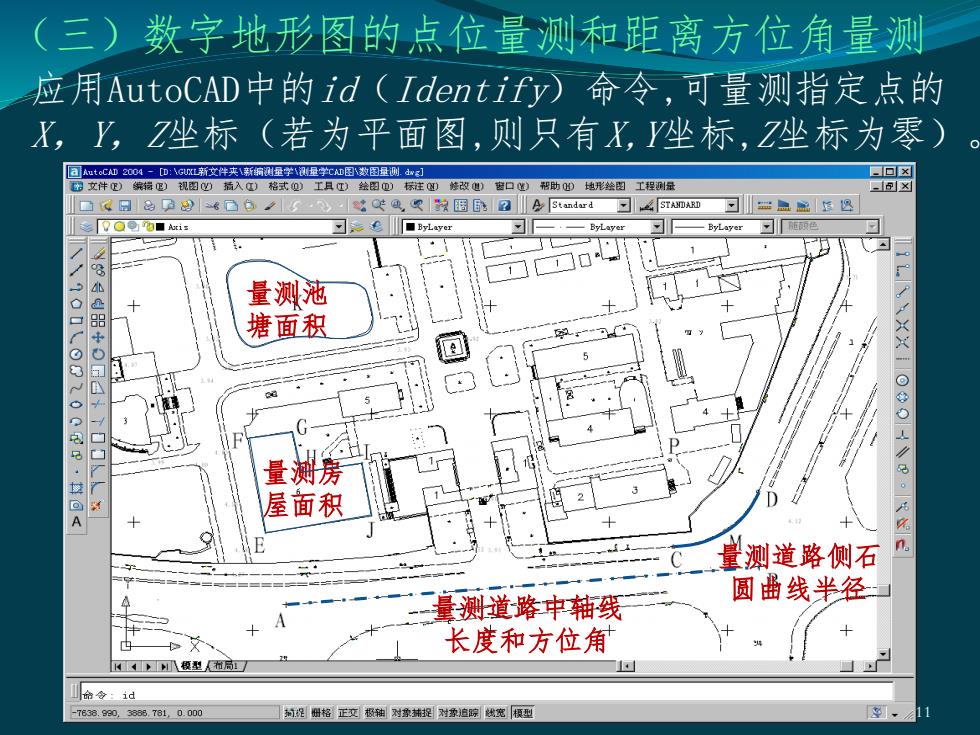

（三）数字地形图的点位量测和距离方位角量测 56 11 应用AutoCAD中的id（Identify）命令,可量测指定点的 X，Y，Z坐标（若为平面图,则只有X,Y坐标,Z坐标为零）。 量测池 塘面积 量测房 屋面积 量测道路中轴线 长度和方位角 量测道路侧石 圆曲线半径
用id命令进行点位的坐标量测时，须用snap（目标捕捉）命今，实现对独立点（nod）、线条的端点（end)）、中点（mid）、交点（int）、圆周或圆弧的圆心点（cen）等进行“捕捉”，这样才能获得准确的坐标值。功能命令捕捉模式Endpoint（端点）End捕捉组线、线段、圆弧等的端点Midpoint（中点）Mid捕捉组线、线段、圆弧等的中点Center（圆心）Cen捕捉圆弧、圆、随圆等的圆心Node（节点）Nod捕捉独立点Quadrant（象限点）Qua捕捉圆弧等在00、90%、1800、2700处的点Intersection（交点）Int捕捉组线、线段、圆弧等的交点Insert（插入点）Ins捕捉符号、文本、属性等的插入点PerPerpendicular（垂足点）捕捉垂直于组线、线段、圆弧等上的点TanTangent（切点）捕捉与圆弧、圆、椭圆等对象相切的点NeaNearest（最近点）捕捉组线、线段、圆弧等对象上的最近点5612
用id命令进行点位的坐标量测时，须用snap（目标捕捉） 命令，实现对独立点（nod）、线条的端点（end）、中 点（mid）、交点（int）、圆周或圆弧的圆心点（cen） 等进行“捕捉”，这样才能获得准确的坐标值。 捕捉模式 命令 功能 Endpoint（端点） End 捕捉组线、线段、圆弧等的端点 Midpoint（中点） Mid 捕捉组线、线段、圆弧等的中点 Center（圆心） Cen 捕捉圆弧、圆、椭圆等的圆心 Node（节点） Nod 捕捉独立点 Quadrant（象限点） Qua 捕捉圆弧等在0 0、900、1800、2700处的点 Intersection（交点） Int 捕捉组线、线段、圆弧等的交点 Insert（插入点） Ins 捕捉符号、文本、属性等的插入点 Perpendicular（垂足点） Per 捕捉垂直于组线、线段、圆弧等上的点 Tangent（切点） Tan 捕捉与圆弧、圆、椭圆等对象相切的点 Nearest（最近点） Nea 捕捉组线、线段、圆弧等对象上的最近点 56 12
在数字地形图上量测前，必须设置好长度和角度的单位、形式和精度，使符合测绘行业的规定。为此，在AutoCAD中发units命令，显示“图形单位”对话框，设置如图所示。口区图形单位长度角度起始方位的设置类型）：类型)：一小数度/分/秒按“方向（D)精度：精度(P：按钮，使显示0. 0000d00°00a-“方向控制”对风顺时针（C）话框，其中“基拖放比例准角度”选择缩放拖放内容的单位无单位“北”。设置完输出样例毕，按“确定”1.500,2.004,0.0003.000<45d0°0,0.000按钮后退出。确定取消方向）.帮助H56
56 13 在数字地形图上量测前，必须设置好长度和角度的单 位、形式和精度，使符合测绘行业的规定。为此，在 AutoCAD中发units命令，显示“图形单位”对话框， 设置如图所示。 起始方位的设置： 按“方向（D）” 按钮，使显示 “方向控制”对 话框，其中“基 准角度”选择 “北”。设置完 毕，按“确定” 按钮后退出

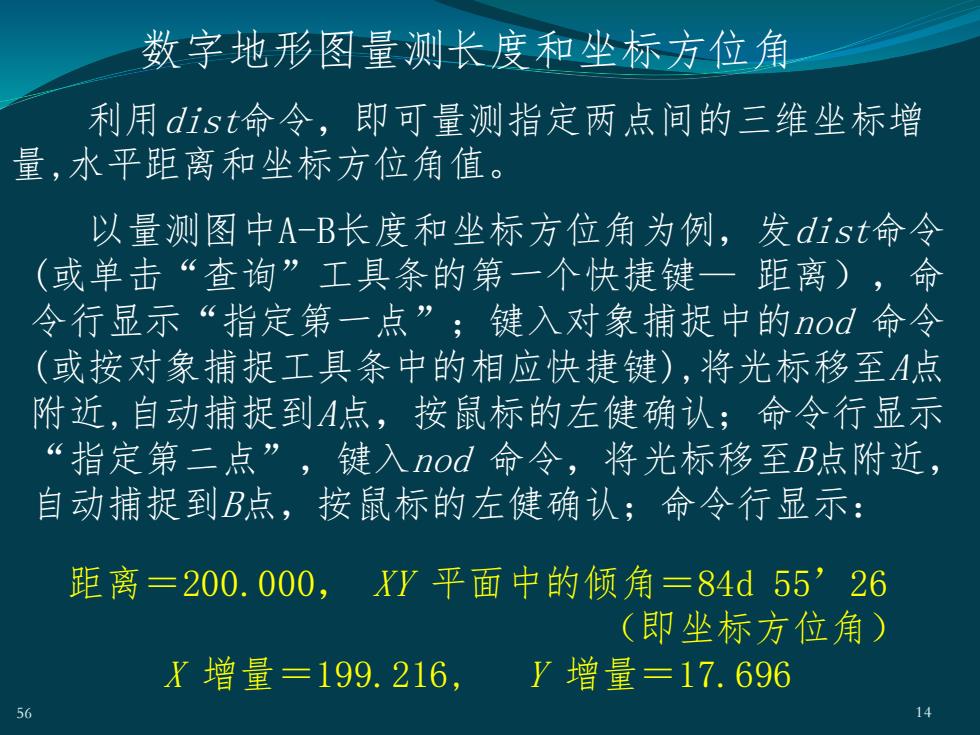

数字地形图量测长度和坐标方位角利用dist命令，即可量测指定两点间的三维坐标增量，水平距离和坐标方位角值。以量测图中A-B长度和坐标方位角为例，发dist命令（或单击“查询”工具条的第一个快捷键一距离），命令行显示“指定第一点”：键入对象捕提中的nod命令（或按对象捕捉工具条中的相应快捷键），将光标移至A点附近，自动捕捉到A点，按鼠标的左健确认：命令行显示“指定第二点”，键入nod命令，将光标移至B点附近，自动捕捉到B点，按鼠标的左健确认：命令行显示：距离200.000，XY平面中的倾角84d5526（即坐标方位角）X增量=199.216.Y增量=17.6965614
56 14 利用dist命令，即可量测指定两点间的三维坐标增 量,水平距离和坐标方位角值。 数字地形图量测长度和坐标方位角 以量测图中A-B长度和坐标方位角为例，发dist命令 (或单击“查询”工具条的第一个快捷键— 距离），命 令行显示“指定第一点”；键入对象捕捉中的nod 命令 (或按对象捕捉工具条中的相应快捷键),将光标移至A点 附近,自动捕捉到A点，按鼠标的左健确认；命令行显示 “指定第二点”，键入nod 命令，将光标移至B点附近， 自动捕捉到B点，按鼠标的左健确认；命令行显示： 距离＝200.000， XY 平面中的倾角＝84d 55’26 （即坐标方位角） X 增量＝199.216, Y 增量＝17.696

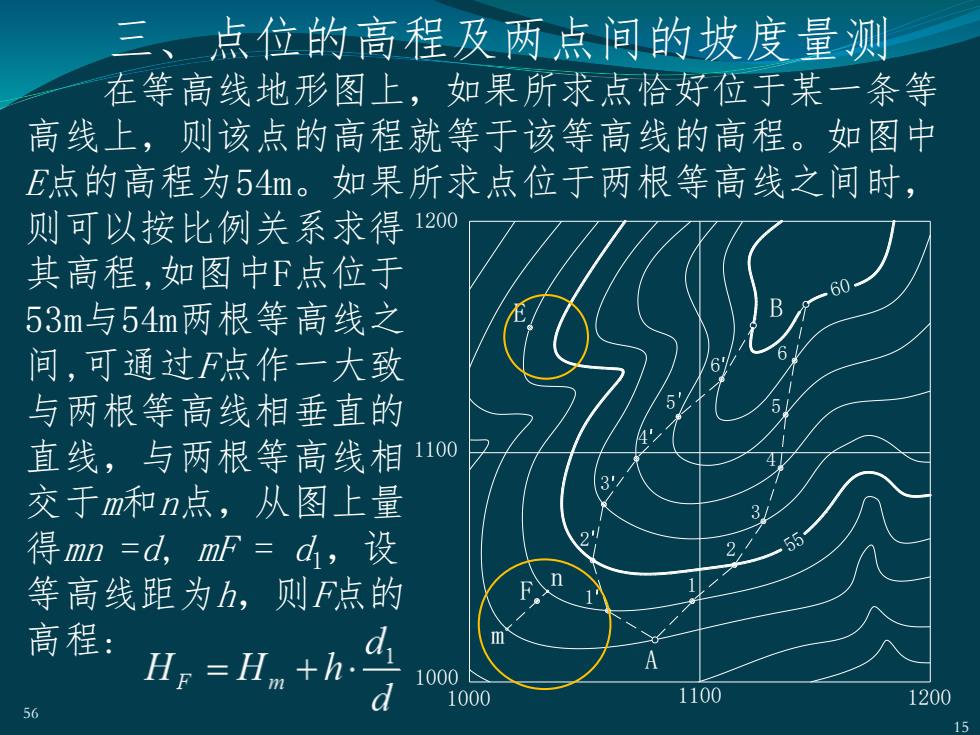

三、点位的高程及两点间的坡度量测在等高线地形图上，如果所求点恰好位于某一条等高线上，则该点的高程就等于该等高线的高程。如图中E点的高程为54m。如果所求点位于两根等高线之间时1200则可以按比例关系求得其高程，如图中F点位于60B53m与54m两根等高线之间，可通过F点作一大致6%与两根等高线相垂直的1100直线，与两根等高线相交于m和n点，从图上量得mn =d，mF = d，设7厂等高线距为h，则F点的H高程：mH,=Hm+h.dA1000d1100100012005615
56 15 三、点位的高程及两点间的坡度量测 在等高线地形图上，如果所求点恰好位于某一条等 高线上，则该点的高程就等于该等高线的高程。如图中 E点的高程为54m。如果所求点位于两根等高线之间时， 则可以按比例关系求得 其高程,如图中F点位于 53m与54m两根等高线之 间,可通过F点作一大致 与两根等高线相垂直的 直线，与两根等高线相 交于m和n点，从图上量 得mn =d, mF = d1，设 等高线距为h，则F点的 高程: 55 60 1000 1100 1200 1200 1100 1000 A B 1 2 3 4 5 6 1 2 3 4 5 6 E F m n
