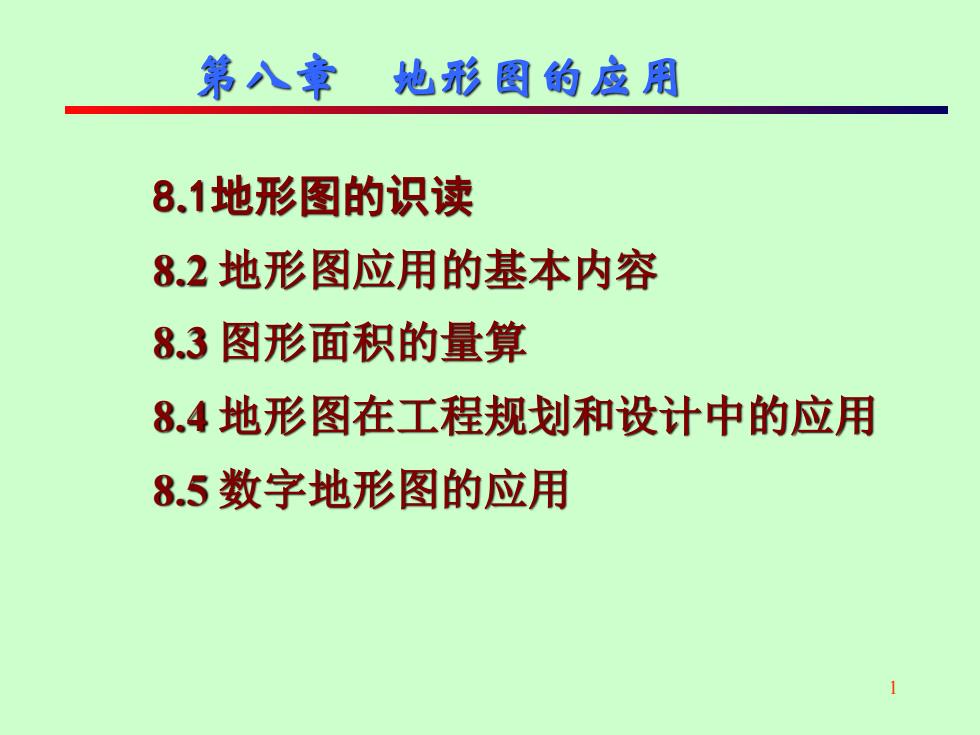

第八章地形图的应用 8.1地形图的识读 8.2地形图应用的基本内容 8.3图形面积的量算 8.4地形图在工程规划和设计中的应用 8.5数字地形图的应用
1 第八章 地形图的应用 8.1地形图的识读 8.2 地形图应用的基本内容 8.3 图形面积的量算 8.4 地形图在工程规划和设计中的应用 8.5 数字地形图的应用

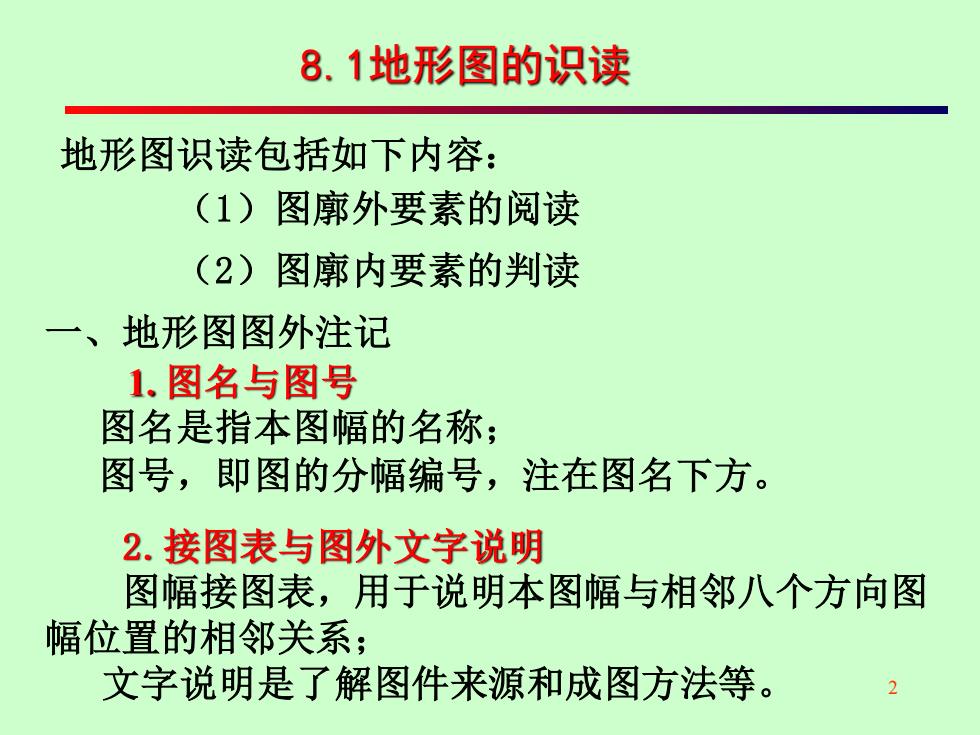

8.1地形图的识读 地形图识读包括如下内容： (1)图廓外要素的阅读 (2)图廓内要素的判读 一、地形图图外注记 1.图名与图号 图名是指本图幅的名称； 图号，即图的分幅编号，注在图名下方。 2.接图表与图外文字说明 图幅接图表，用于说明本图幅与相邻八个方向图 幅位置的相邻关系； 文字说明是了解图件来源和成图方法等。 2
2 8.1地形图的识读 一、地形图图外注记 1. 图名与图号 图名是指本图幅的名称； 图号，即图的分幅编号，注在图名下方。 2.接图表与图外文字说明 图幅接图表，用于说明本图幅与相邻八个方向图 幅位置的相邻关系； 文字说明是了解图件来源和成图方法等。 地形图识读包括如下内容： （1）图廓外要素的阅读 （2）图廓内要素的判读

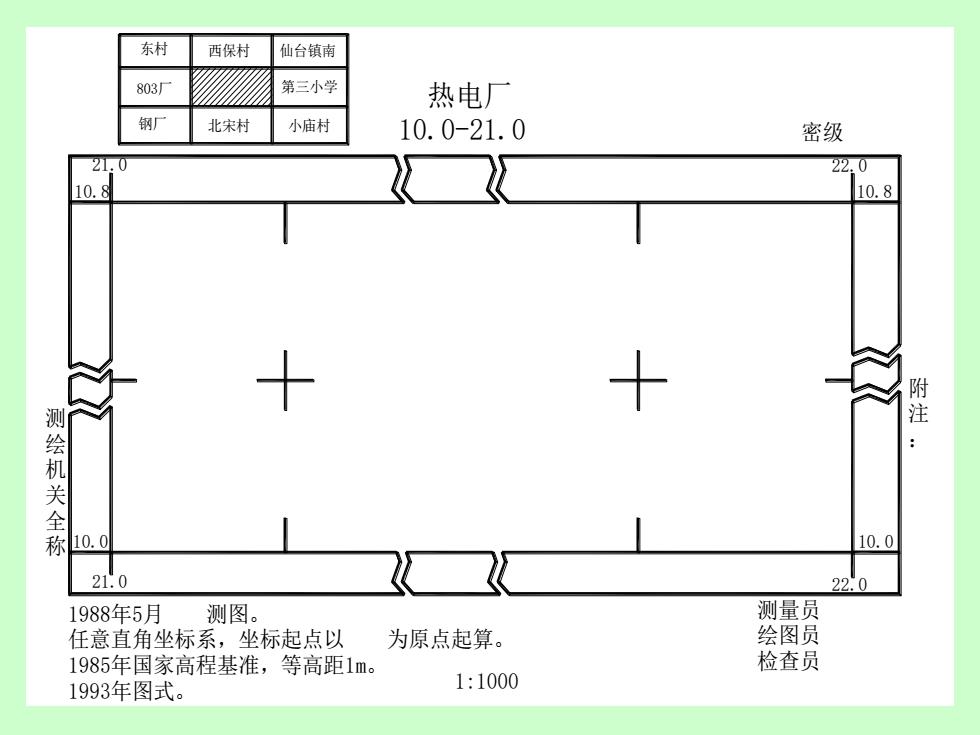

3.图廓与坐标格网 图廓是地形图的边界线，有内、外图廓线之分。 3
3 3.图廓与坐标格网 图廓是地形图的边界线，有内、外图廓线之分
东村 西保村 仙台镇南 77777 803 第三小学 热电厂 钢厂 北宋村 小庙村 10.0-21.0 密级 21.0 22.0 10.8 10.8 十 测 理 称 10.0 10.0 21.0 22.0 1988年5月 测图。 测量员 任意直角坐标系，坐标起点以 为原点起算。 绘图员 1985年国家高程基准，等高距1m。 检查员 1993年图式。 1:1000
4 21.0 10.8 10.8 21.0 10.0 10.0 22.0 22.0 测 绘 机 关 全 称 1988年5月 测图。 任意直角坐标系，坐标起点以 为原点起算。 1985年国家高程基准，等高距1m。 1993年图式。 1:1000 测量员 绘图员 检查员 附 注 ： 密级 热电厂 10.0-21.0 东村 西保村 803厂 钢厂 北宋村 小庙村 第三小学 仙台镇南

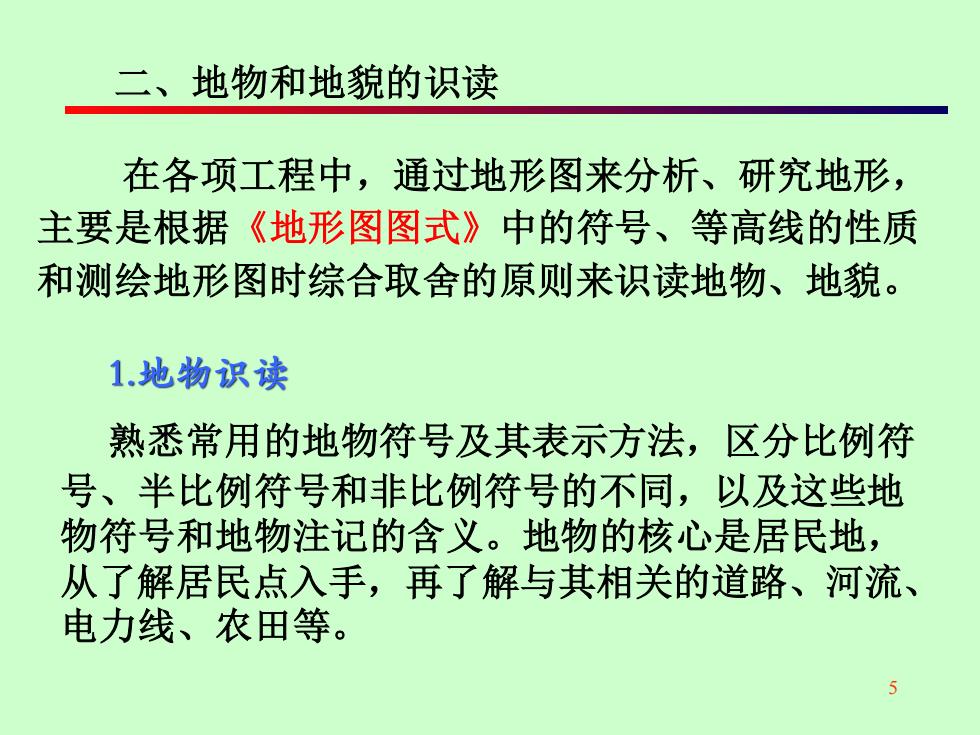

二、地物和地貌的识读 在各项工程中，通过地形图来分析、研究地形， 主要是根据《地形图图式》中的符号、等高线的性质 和测绘地形图时综合取舍的原则来识读地物、地貌。 1.地物识读 熟悉常用的地物符号及其表示方法，区分比例符 号、半比例符号和非比例符号的不同，以及这些地 物符号和地物注记的含义。地物的核心是居民地， 从了解居民点入手，再了解与其相关的道路、河流、 电力线、农田等。 5
5 二、地物和地貌的识读 在各项工程中，通过地形图来分析、研究地形， 主要是根据《地形图图式》中的符号、等高线的性质 和测绘地形图时综合取舍的原则来识读地物、地貌。 1.地物识读 熟悉常用的地物符号及其表示方法，区分比例符 号、半比例符号和非比例符号的不同，以及这些地 物符号和地物注记的含义。地物的核心是居民地， 从了解居民点入手，再了解与其相关的道路、河流、 电力线、农田等
