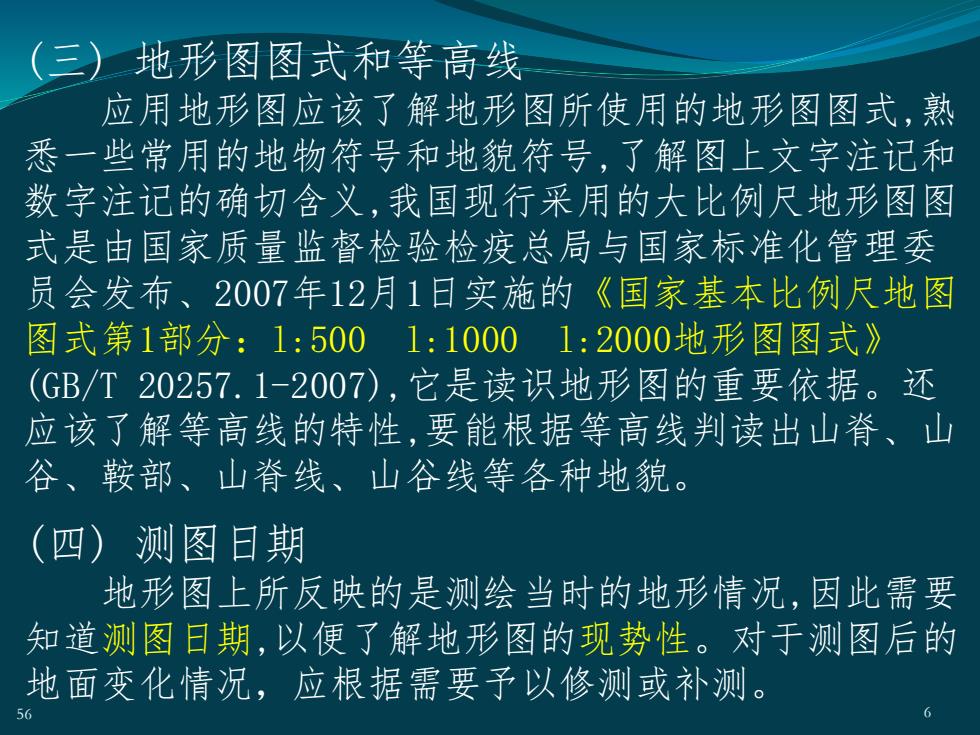

（三）地形图图式和等高线应用地形图应该了解地形图所使用的地形图图式，熟悉一些常用的地物符号和地貌符号，了解图上文字注记和数字注记的确切含义，我国现行采用的大比例尺地形图图式是由国家质量监督检验检疫总局与国家标准化管理委员会发布、2007年12月1日实施的《国家基本比例尺地图图式第1部分：1：5001：10001：2000地形图图式》（GB/T20257.1-2007），它是读识地形图的重要依据。还应该了解等高线的特性，要能根据等高线判读出山脊、山谷、鞍部、山脊线、山谷线等各种地貌。（四）测图日期地形图上所反映的是测绘当时的地形情况，因此需要知道测图日期，以便了解地形图的现势性。对于测图后的地面变化情况，应根据需要予以修测或补测。56
56 6 (三) 地形图图式和等高线 应用地形图应该了解地形图所使用的地形图图式,熟 悉一些常用的地物符号和地貌符号,了解图上文字注记和 数字注记的确切含义,我国现行采用的大比例尺地形图图 式是由国家质量监督检验检疫总局与国家标准化管理委 员会发布、2007年12月1日实施的《国家基本比例尺地图 图式第1部分：l:500 l:1000 l:2000地形图图式》 (GB/T 20257.1-2007),它是读识地形图的重要依据。还 应该了解等高线的特性,要能根据等高线判读出山脊、山 谷、鞍部、山脊线、山谷线等各种地貌。 (四) 测图日期 地形图上所反映的是测绘当时的地形情况,因此需要 知道测图日期,以便了解地形图的现势性。对于测图后的 地面变化情况，应根据需要予以修测或补测

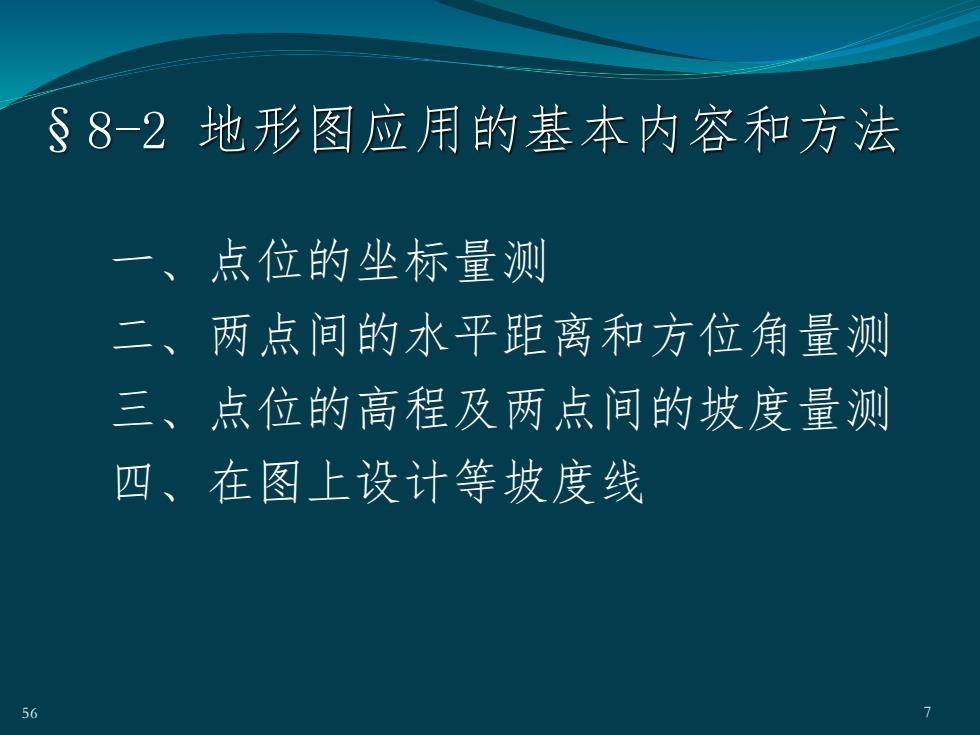

88-2地形图应用的基本内容和方法一、点位的坐标量测二、两点间的水平距离和方位角量测三、点位的高程及两点间的坡度量测四、在图上设计等坡度线56
一、点位的坐标量测 二、两点间的水平距离和方位角量测 三、点位的高程及两点间的坡度量测 四、在图上设计等坡度线 §8-2 地形图应用的基本内容和方法 56 7

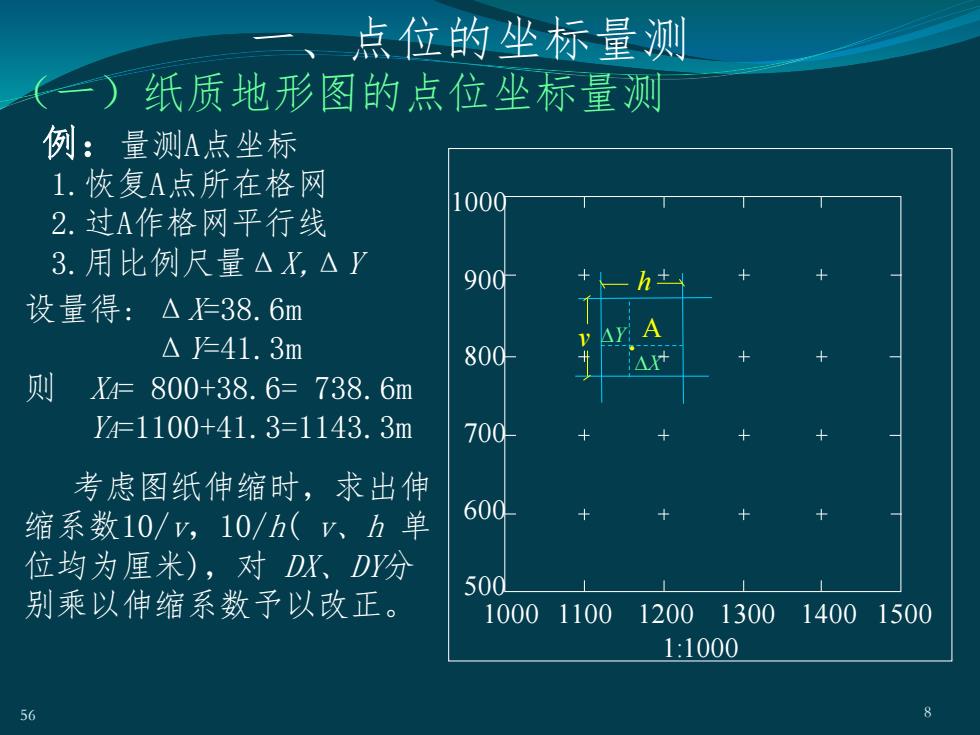

点位的坐标量测纸质地形图的点位坐标量测例：量测A点坐标1.恢复A点所在格网10002.过A作格网平行线3.用比例尺量△X△Y900设量得：△X=38.6m△Y=41.3m800则XA=800+38.6=738.6mYA=1100+41.3=1143.3m700考虑图纸伸缩时，求出伸600-缩系数10/v，10/h（V、h单位均为厘米），对DX、DY分500别乘以伸缩系数予以改正。1000110012001300140015001:100056
1.恢复A点所在格网 2.过A作格网平行线 3.用比例尺量ΔX,ΔY DX DY 1000 900 800 700 600 500 1000 1100 1200 1300 1400 1500 1:1000 h v 考虑图纸伸缩时，求出伸 缩系数10/v，10/h( v、h 单 位均为厘米)，对 DX、DY分 别乘以伸缩系数予以改正。 设量得: ΔX=38.6m ΔY=41.3m 则 XA= 800+38.6= 738.6m YA=1100+41.3=1143.3m 例：量测A点坐标 . A 一、点位的坐标量测 56 8 （一）纸质地形图的点位坐标量测

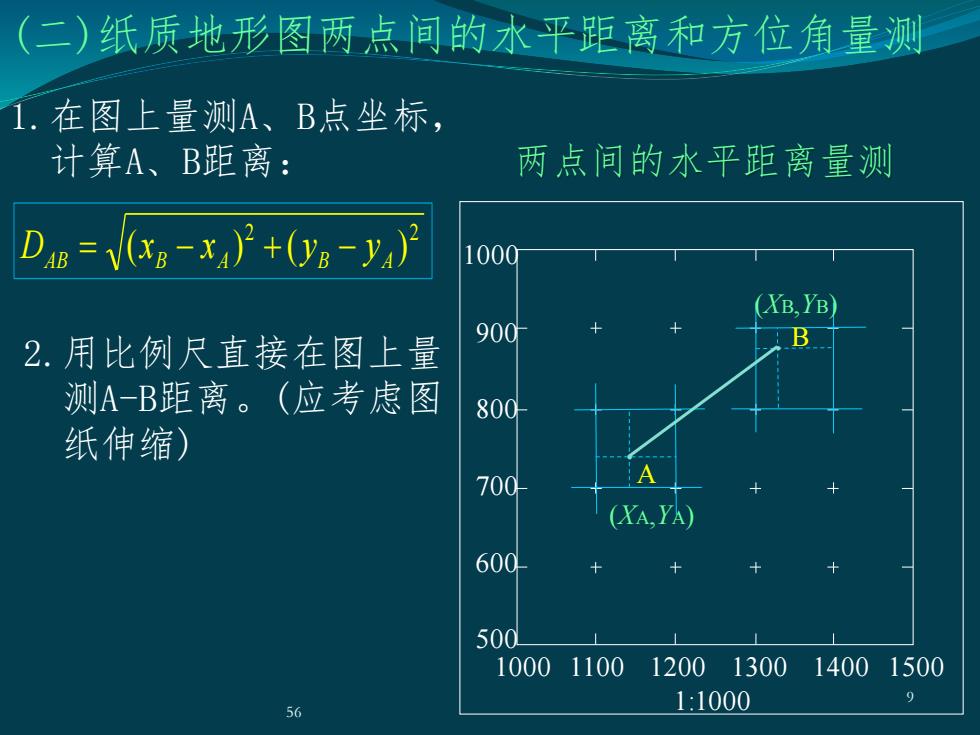

（二）纸质地形图两点间的水平距离和方位角量测1.在图上量测A、B点坐标计算A、B距离：两点间的水平距离量测DAb =/(xB -xa) +(yB-ya)1000(XB,YB)900B2.用比例尺直接在图上量测A-B距离。（应考虑图800纸伸缩）A700+(XA,YA)600十+50010001100120013001400150091:100056
(二)纸质地形图两点间的水平距离和方位角量测 1000 900 800 700 600 500 1000 1100 1200 1300 1400 1500 1:1000 1.在图上量测A、B点坐标， 计算A、B距离： (XB,YB) (XA,YA) 2 2 ( ) ( ) AB B A B A D = x − x + y − y 2.用比例尺直接在图上量 测A-B距离。(应考虑图 纸伸缩) . A . B 两点间的水平距离量测 9 56

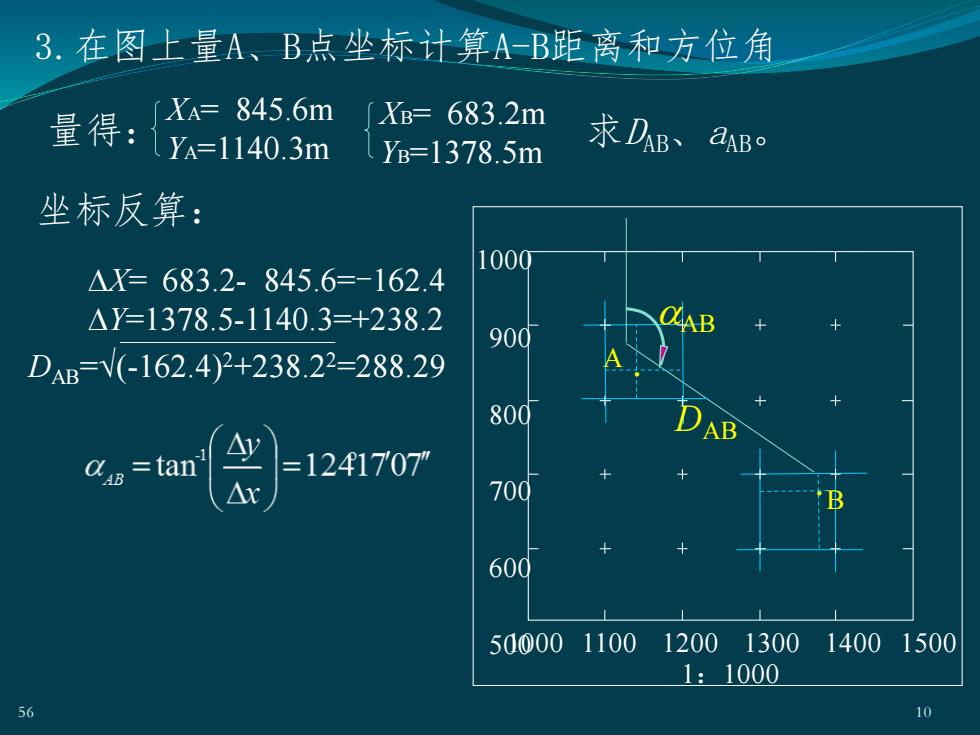

3.在图上量A、B点坐标计算A-B距离和方位角【XA=845.6mXB=683.2m量得：{YA=1140.3m求DAB、aABoYB=1378.5m坐标反算：1000△X=683.2-845.6=-162.4AY=1378.5-1140.3=+238.2QAB900DAB=V(-162.4)2+238.22=288.29十800DABAy=1241707=tanaα十ABAr700B60012001300140015005000011001:10001056
3.在图上量A、B点坐标计算A-B距离和方位角 1000 900 800 700 600 5001000 1100 1200 1300 1400 1500 1：1000 A . .B XB= 683.2m YB=1378.5m XA= 845.6m YA=1140.3m 求DAB、aAB。 DAB aAB DX= 683.2- 845.6=-162.4 DY=1378.5-1140.3=+238.2 DAB=√(-162.4)2+238.22=288.29 坐标反算： 56 10 量得：
