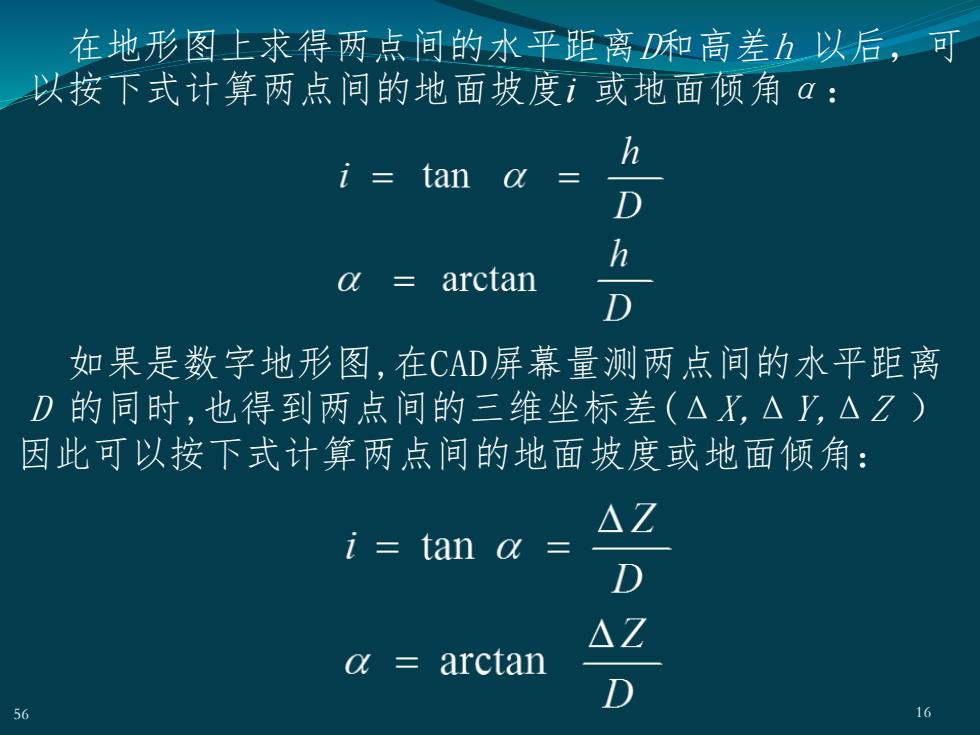

在地形图上求得两点间的水平距离D和高差h以后，可以按下式计算两点间的地面坡度i或地面倾角α：hi=tanIDnarctan二αD如果是数字地形图，在CAD屏幕量测两点间的水平距离D的同时.也得到两点间的三维坐标差（△X.△Y.△Z）因此可以按下式计算两点间的地面坡度或地面倾角：△Zi = tan αDAZα=arctanD1656
56 16 在地形图上求得两点间的水平距离D和高差h 以后，可 以按下式计算两点间的地面坡度i 或地面倾角α： 如果是数字地形图,在CAD屏幕量测两点间的水平距离 D 的同时,也得到两点间的三维坐标差(ΔX,ΔY,ΔZ ） ，因此可以按下式计算两点间的地面坡度或地面倾角：
四、在图上设计等坡度线的路线。例：在A、B间需选定一条满足坡度为i<3.33%h解：由坡度公式：i=一=（d图上距离m比例尺分母）D""d.mh1200≤0.0333d.m60hB工d≥60.0333·m6%5x1000=30mm110010.0333×5000X从A点开始，取d=30毫米25Nn在各等高线上截取1，23工点，连线得到3.33%mA的等坡线。100011001/200100056
四、在图上设计等坡度线 例：在A、B间需选定一条满足坡度为 i 3.33% 的路线。 解：由坡度公式： d m h D h i = = 从A点开始,取d =30毫米 在各等高线上截取1,2,3 .点,连线得到i=3.33% 的等坡线。 55 60 1000 1100 1200 1200 1100 1000 A B 1 2 3 4 5 6 1 2 3 4 5 6 E F m n 56 17 (d 图上距离m比例尺分母)
S8-3面积测量和计算面积量算概述面积统计是生产和建设活动中一项重要的工作。在市场经济环境下，土地经济的发展，使每一块土地都成为很有价值的商品，尤其在大城市中。因此，进行精准的面积量算显得越发重要。面积的测量方法分两类：面积概略统计时，可在图纸上量算：要求精确统计时，可到野外现场进行实测。面积的计算方法，可根据不同的目的、用途和精度要求而定。规则的图形通常可采用几何图形量算法和坐标解析量算法：不规则图形通常可采用求积仪法。如果是实测的数字地形图，用AutoCAD面积查询功能是十分方便的。1856
#面积量算概述 面积量算概述 面积统计是生产和建设活动中一项重要的工作。在 市场经济环境下，土地经济的发展，使每一块土地都成 为很有价值的商品，尤其在大城市中。因此，进行精准 的面积量算显得越发重要。 56 18 §8-3 面积测量和计算 面积的测量方法分两类：面积概略统计时，可在图 纸上量算；要求精确统计时，可到野外现场进行实测。 面积的计算方法，可根据不同的目的、用途和精度 要求而定。规则的图形通常可采用几何图形量算法和坐 标解析量算法；不规则图形通常可采用求积仪法。如果 是实测的数字地形图,用AutoCAD面积查询功能是十分方 便的

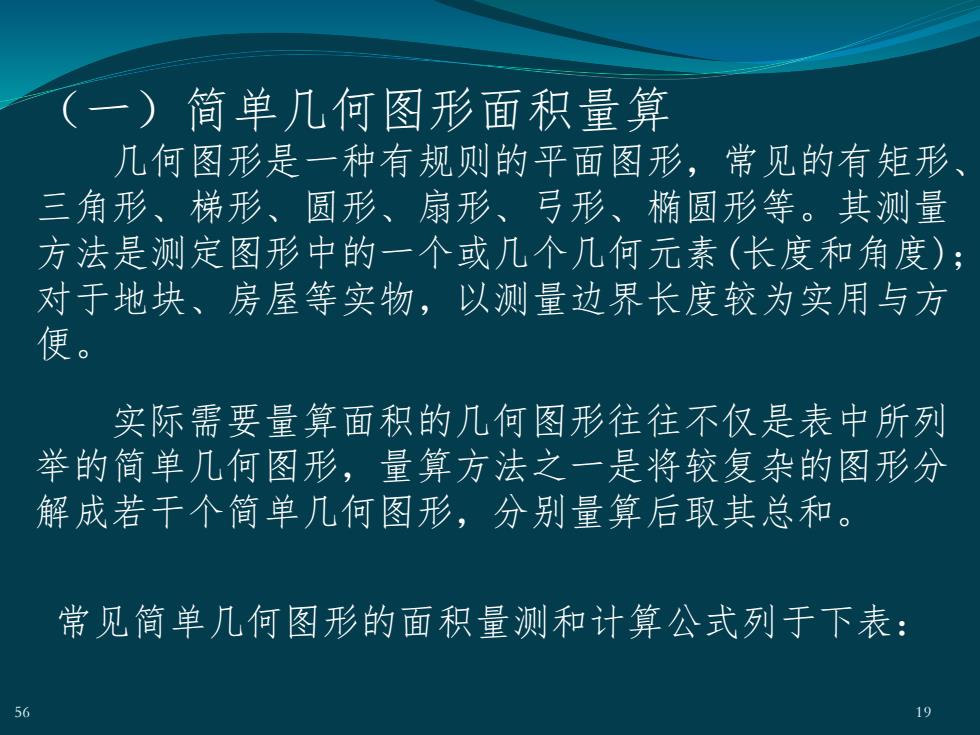

（一）简单几何图形面积量算几何图形是一种有规则的平面图形，常见的有矩形三角形、梯形、圆形、扇形、弓形、椭圆形等。其测量方法是测定图形中的一个或几个几何元素（长度和角度）对于地块、房屋等实物，以测量边界长度较为实用与方便。实际需要量算面积的儿何图形往往不仅是表中所列举的简单几何图形，量算方法之一是将较复杂的图形分解成若于个简单儿何图形，分别量算后取其总和。常见简单几何图形的面积量测和计算公式列于下表：5619
56 19 （一）简单几何图形面积量算 几何图形是一种有规则的平面图形，常见的有矩形、 三角形、梯形、圆形、扇形、弓形、椭圆形等。其测量 方法是测定图形中的一个或几个几何元素(长度和角度)； 对于地块、房屋等实物，以测量边界长度较为实用与方 便。 实际需要量算面积的几何图形往往不仅是表中所列 举的简单几何图形，量算方法之一是将较复杂的图形分 解成若干个简单几何图形，分别量算后取其总和。 常见简单几何图形的面积量测和计算公式列于下表：
