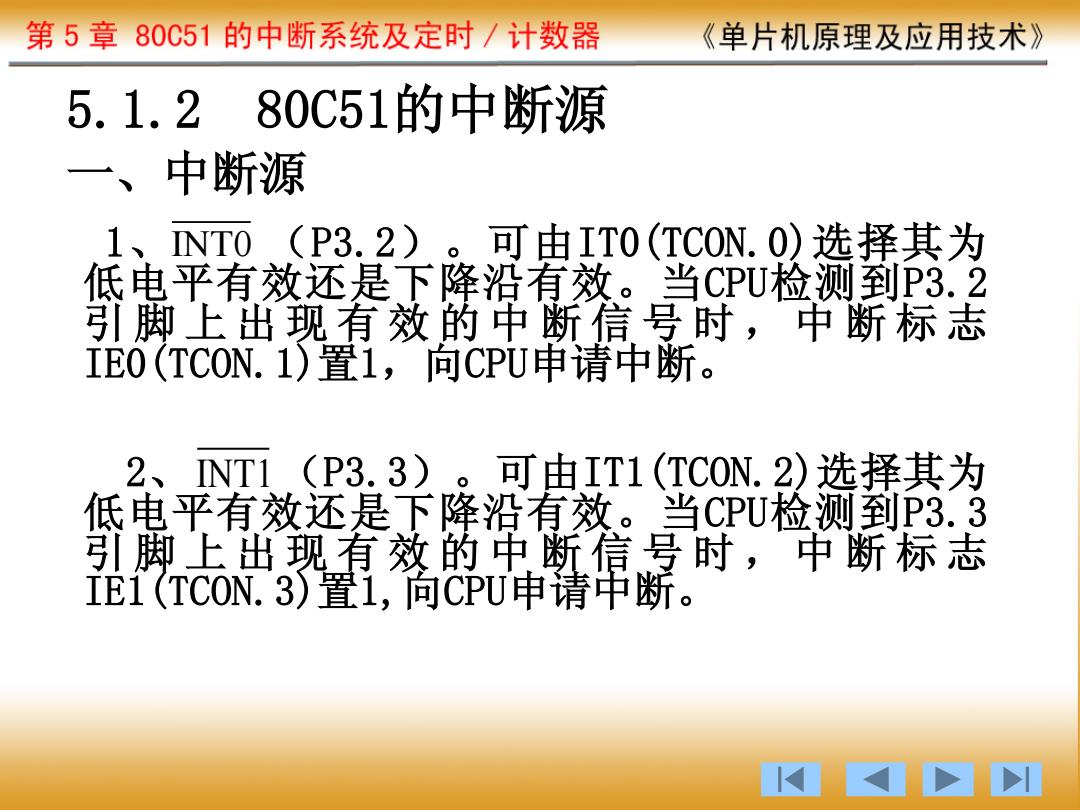

第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 5.1.2 80C51的中断源 一、中断源 1、1 NT0(P3.2)。可由IT0(TC0N.0)选择其为 低电平有效还是下降沿有效。当CPU检测到P3.2 引脚上出现有效的中断信号时，中断标志 IE0(TC0N.1)置1，向CPU申请中断。 2、NT1(P3.3)。可由IT1(TC0N.2)选择其为 低电平有效还是下降沿有效。当CPU检测到P3.3 引脚上出现有效的中断信号时，中断标志 IE1(TC0N.3)置1，向CPU申请中断。 ☑I
5.1.2 80C51的中断源 一、中断源 INT0 2、 INT1 （P3.3）。可由IT1(TCON.2)选择其为 低电平有效还是下降沿有效。当CPU检测到P3.3 引脚上出现有效的中断信号时 ， 中断标志 IE1(TCON.3)置1,向CPU申请中断。 1、 （P3.2）。可由IT0(TCON.0)选择其为 低电平有效还是下降沿有效。当CPU检测到P3.2 引脚上出现有效的中断信号时 ， 中断标志 IE0(TCON.1)置1，向CPU申请中断

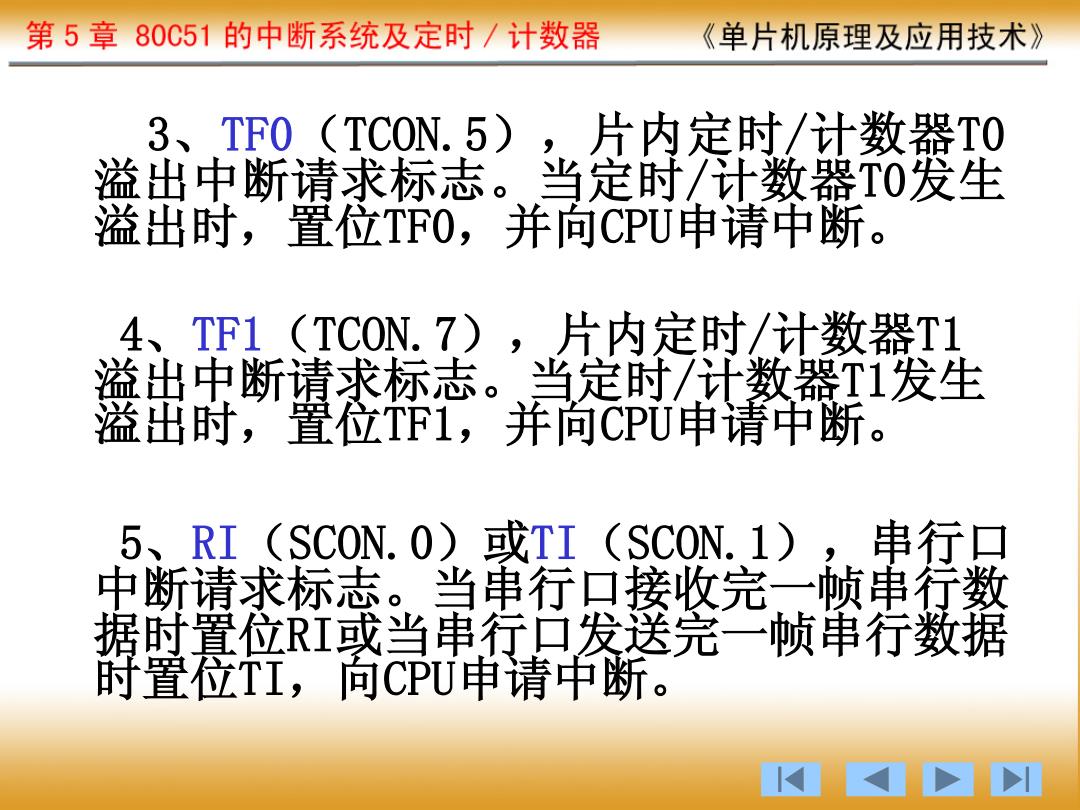

第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 3、TF0（TC0N.5),片内定时/计数器T0 溢出中断请求标志。当定时/计数器0发生 溢出时，置位TF0,并向CPU申清中断。 4、 TF1(TC0N.7),片内定时/计数器T1 滋出中断请求标志。当定时/计数器1发生 溢田时，置位F1,并向CPU申请中断。 5、 RI(SC0N.0)或TI(SCON.1),串行口 中断请求标志。当串行口接收完一帧串行数 据时置位RI或当串行口发送完一帧串行数据 时置位TI,向CPU申请中断
3、TF0（TCON.5），片内定时/计数器T0 溢出中断请求标志。当定时/计数器T0发生 溢出时，置位TF0，并向CPU申请中断。 4、TF1（TCON.7），片内定时/计数器T1 溢出中断请求标志。当定时/计数器T1发生 溢出时，置位TF1，并向CPU申请中断。 5、RI（SCON.0）或TI（SCON.1），串行口 中断请求标志。当串行口接收完一帧串行数 据时置位RI或当串行口发送完一帧串行数据 时置位TI，向CPU申请中断
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 二、中断请求标志 1、TCON的中断标志 位 60 5 4 30 20 1e 0e 字节地址：88H。 TF1. TR1 TFO TRO IEl. IT1 IEO ITO TCON ITO (TCON.0) ,外部中断0触发方式控制位。 当T0=0时，为电平触发方式。 当T0=1时，为边沿触发方式（下降沿有效）。 IE0（TCON.1),外部中断0中断请求标志位。 IT1(TCON.2),外部中断1触发方式控制位。 IE1(TCON.3),外部中断1中断请求标志位。 TF0(TCON.5),定时/计数器T0溢出中断请求标志位。 TF1（TCON.7),定时/计数器T1溢出中断请求标志位
二、中断请求标志 1、TCON的中断标志 IT0（TCON.0），外部中断0触发方式控制位。 当IT0=0时，为电平触发方式。 当IT0=1时，为边沿触发方式（下降沿有效）。 IE0（TCON.1），外部中断0中断请求标志位。 IT1（TCON.2），外部中断1触发方式控制位。 IE1（TCON.3），外部中断1中断请求标志位。 TF0（TCON.5），定时/计数器T0溢出中断请求标志位。 TF1（TCON.7），定时/计数器T1溢出中断请求标志位
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 2、SCON的中断标志 7 6 5 4 3 23 1e 0 位 字节地址：98H K K> TI RI SCON. RI(SCON.0),串行口接收中断标志位。当允 许串行口接收数据时，每接收完一个串行帧，由 硬件置位RI。同样，RI必须由软件清除。 T1(SCON.1),串行口发送中断标志位。当 CPU将一个发送数据写入串行口发送缓冲器时， 就启动了发送过程。每发送完一个串行帧，由硬 件置位TI。CPU响应中断时，不能自动清除TI, T必须由软件清除
2、SCON的中断标志 •RI（SCON.0），串行口接收中断标志位。当允 许串行口接收数据时，每接收完一个串行帧，由 硬件置位RI。同样，RI必须由软件清除。 •TI（SCON.1），串行口发送中断标志位。当 CPU将一个发送数据写入串行口发送缓冲器时， 就启动了发送过程。每发送完一个串行帧，由硬 件置位TI。CPU响应中断时，不能自动清除TI， TI必须由软件清除
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 5.1.380C51中断的控制 一、中断允许控制 CPU对中断系统所有中断以及某个中断源的开放和屏 蔽是由中断允许寄存器E控制的。 位 60 50 4 30 20 1 0e 字节地址：A8H EA ES ET1. EX1 ETO EXO E EX0(E.0),外部中断0允许位； ET0(E.1),定时/计数器T0中断允许位； EX1(IE.2),外部中断0允许位； ET1(IE.3),定时/计数器T1中断允许位； ES（IE.4),串行口中断允许位； EA(E.7),CPU中断允许（总允许)位。 I☑I
一、中断允许控制 CPU对中断系统所有中断以及某个中断源的开放和屏 蔽是由中断允许寄存器IE控制的。 5.1.3 80C51中断的控制 •EX0(IE.0)，外部中断0允许位； •ET0(IE.1)，定时/计数器T0中断允许位； •EX1(IE.2)，外部中断0允许位； •ET1(IE.3)，定时/计数器T1中断允许位； •ES（IE.4)，串行口中断允许位； •EA (IE.7)， CPU中断允许（总允许）位
