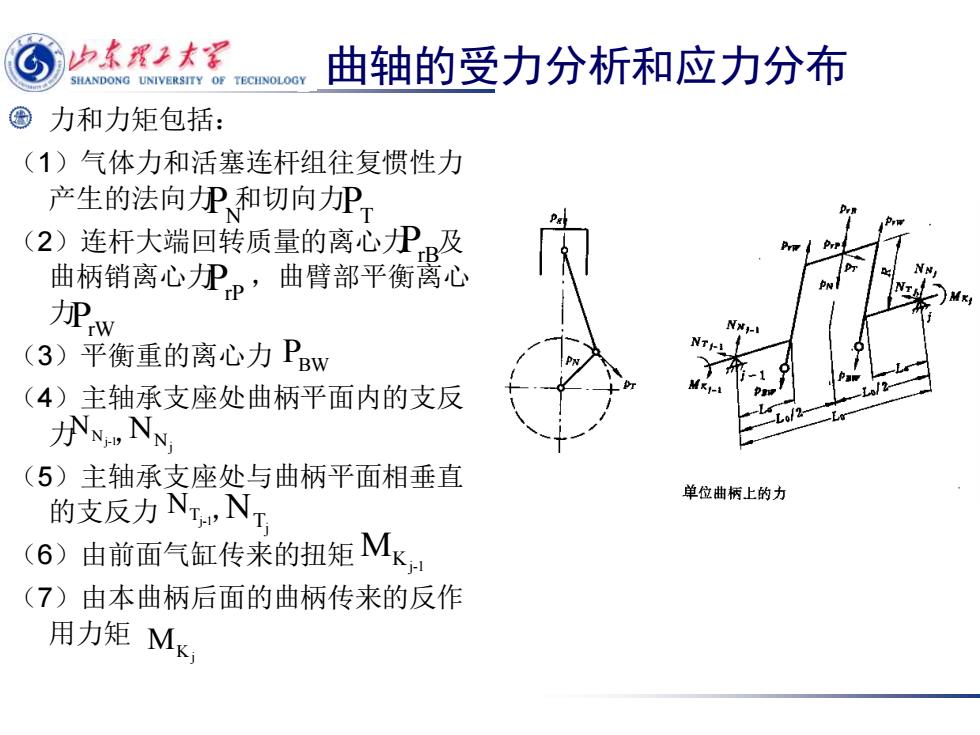

白本程子太深 SHANDONG UNIVERSITY OF TECHNOLOGY 曲轴的受力分析和应力分布 力和力矩包括： (1)气体力和活塞连杆组往复惯性力 产生的法向P和切向邡， (2)连杆大端回转质量的离心P及 曲柄销离心Pp, 曲臂部平衡离心 JPw (3)平衡重的离心力Pw (4)主轴承支座处曲柄平面内的支反 N NN (5)主轴承支座处与曲柄平面相垂直 的支反力N,NT 单位曲柄上的力 (6)由前面气缸传来的扭矩Mk, (7)由本曲柄后面的曲柄传来的反作 用力矩Mx
Shanghai Jiao Tong University 曲轴的受力分析和应力分布 力和力矩包括： （1）气体力和活塞连杆组往复惯性力 产生的法向力 和切向力 （2）连杆大端回转质量的离心力 及 曲柄销离心力 ，曲臂部平衡离心 力 （3）平衡重的离心力 （4）主轴承支座处曲柄平面内的支反 力 ， （5）主轴承支座处与曲柄平面相垂直 的支反力 ， （6）由前面气缸传来的扭矩 （7）由本曲柄后面的曲柄传来的反作 用力矩 PN PN PT PrB PrP PrW PBW Nj NNj-1 N Tj-1 N Tj N MKj MKj-1

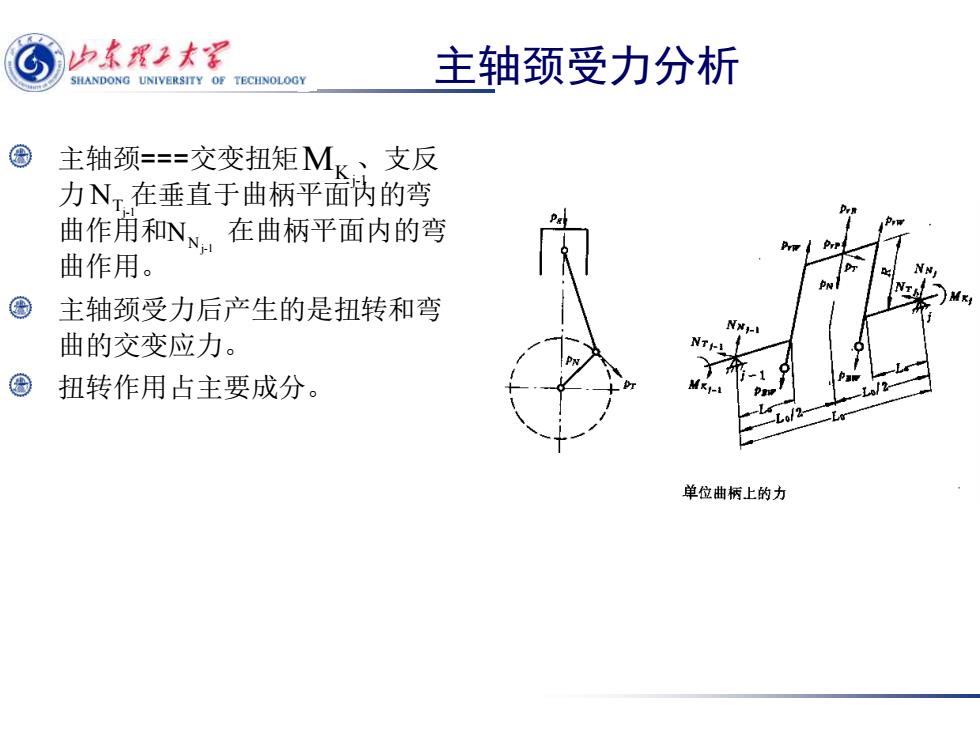

归东程子末军 HANDONG UNIVERSITY OF TECHNOLOGY 主轴颈受力分析 © 主轴颈==交变扭矩Mk:支反 力N,在垂直于曲柄平面伪的弯 曲作角和NN在曲柄平面内的弯 曲作用。 © 主轴颈受力后产生的是扭转和弯 曲的交变应力。 7 ① 扭转作用占主要成分。 单位曲柄上的力
Shanghai Jiao Tong University 主轴颈受力分析 主轴颈===交变扭矩 、支反 力 在垂直于曲柄平面内的弯 曲作用和 在曲柄平面内的弯 曲作用。 主轴颈受力后产生的是扭转和弯 曲的交变应力。 扭转作用占主要成分。 MKj-1 Nj-1 N Tj-1 N

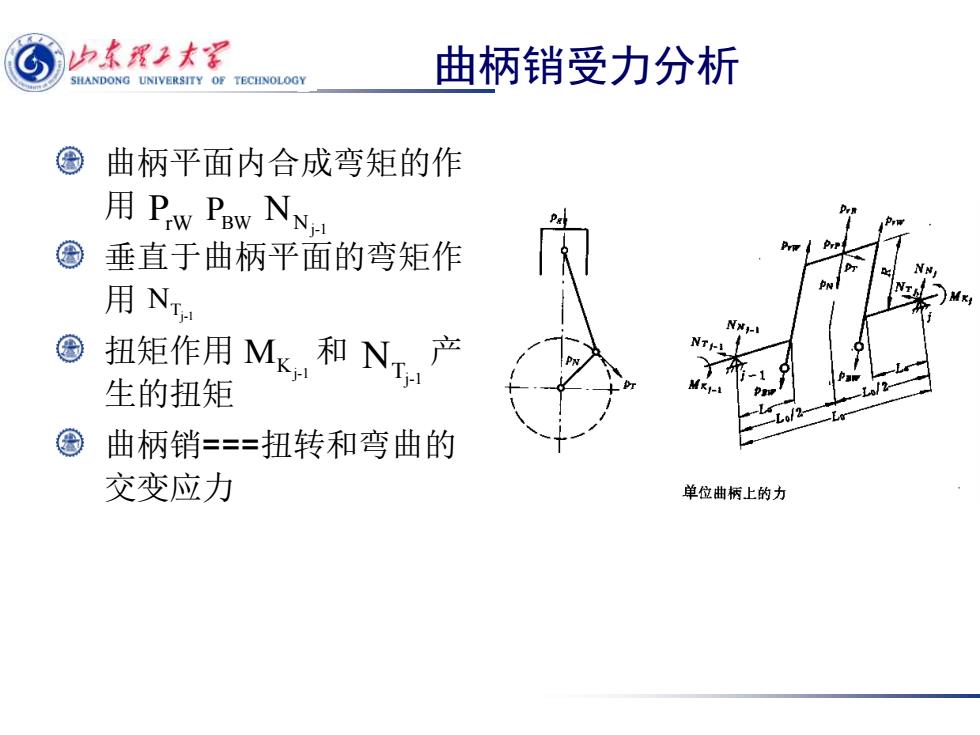

白本程子太深 SHANDONG UNIVERSITY OF TECHNOLOGY 曲柄销受力分析 曲柄平面内合成弯矩的作 用Pw Paw NN. 垂直于曲柄平面的弯矩作 用N 扭矩作用Mk和N,产 生的扭矩 曲柄销===扭转和弯曲的 交变应力 单位曲柄上的力
Shanghai Jiao Tong University 曲柄销受力分析 曲柄平面内合成弯矩的作 用 垂直于曲柄平面的弯矩作 用 扭矩作用 和 产 生的扭矩 曲柄销===扭转和弯曲的 交变应力 Nj-1 N PrW PBW Nj-1 N Tj-1 N MKj-1 Tj-1 N

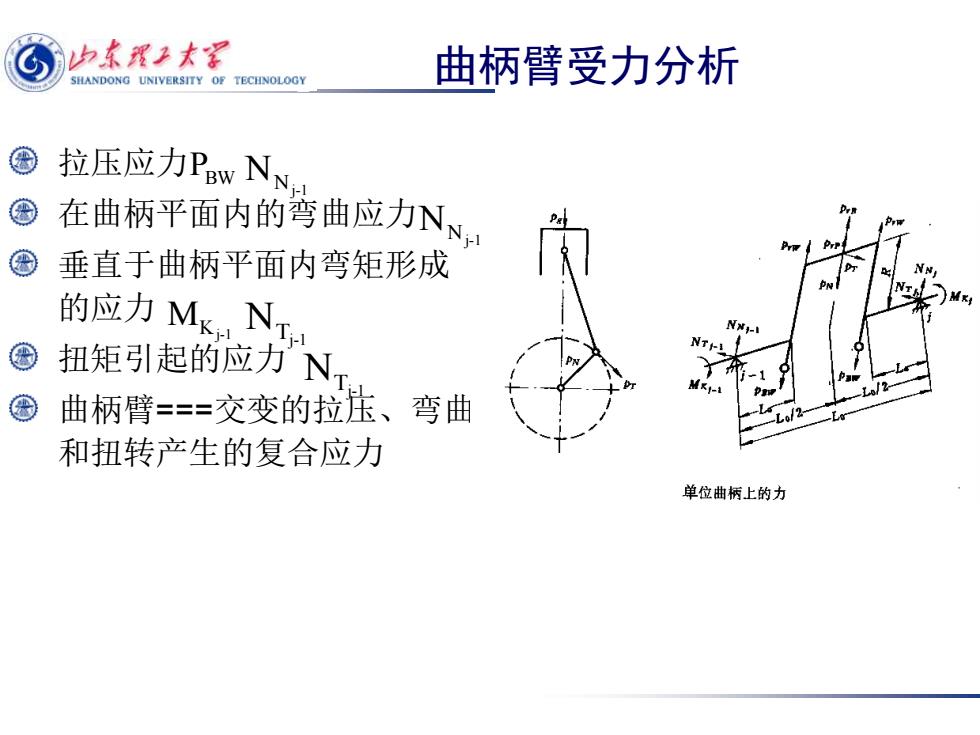

归本理子末 SHANDONG UNIVERSITY OF TECHNOLOGY 曲柄臂受力分析 国 拉压应力PwNN 国 在曲柄平面内的弯曲应力NN PrR P甲 © 垂直于曲柄平面内弯矩形成 PN 的应力Mk,NT NX:- 田 扭矩引起的应力N 圈 曲柄臂===交变的拉压、弯曲 和扭转产生的复合应力 单位曲柄上的力
Shanghai Jiao Tong University 曲柄臂受力分析 拉压应力 在曲柄平面内的弯曲应力 垂直于曲柄平面内弯矩形成 的应力 扭矩引起的应力 曲柄臂===交变的拉压、弯曲 和扭转产生的复合应力 Nj-1 N PBW Nj-1 N Nj-1 N MKj-1 Tj-1 N Tj-1 N

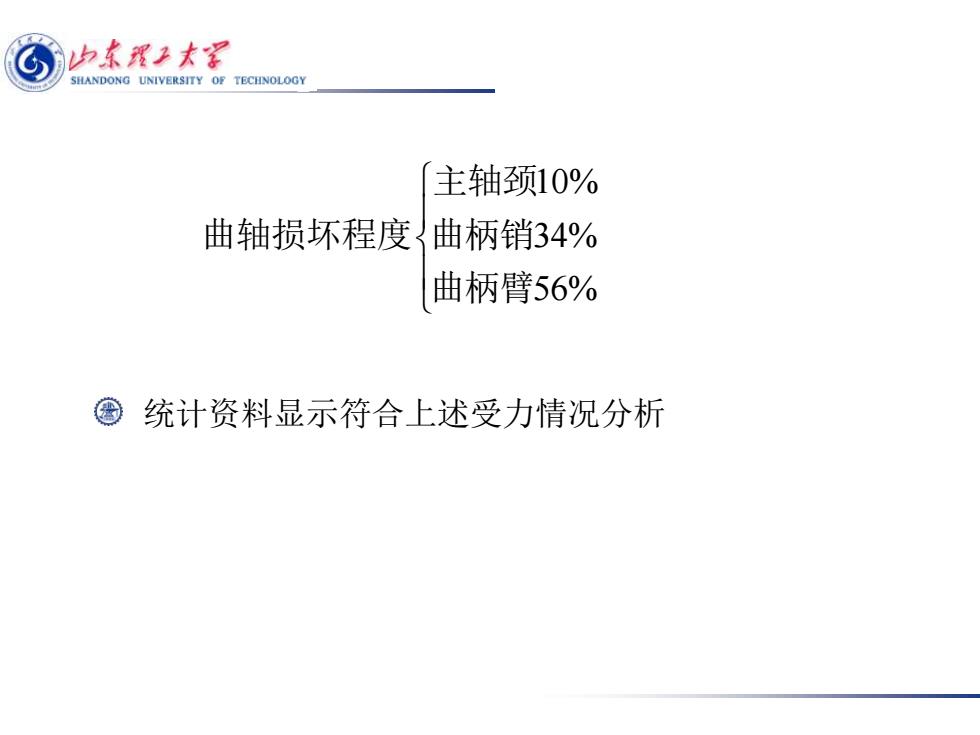

山素程子末军 SHANDONG UNIVERSITY OF TECHNOLOGY 主轴颈10% 曲轴损坏程度曲柄销34% 曲柄臂56% ©统计资料显示符合上述受力情况分析
Shanghai Jiao Tong University 统计资料显示符合上述受力情况分析 10% 34% 56% 主轴颈 曲轴损坏程度 曲柄销 曲柄臂
