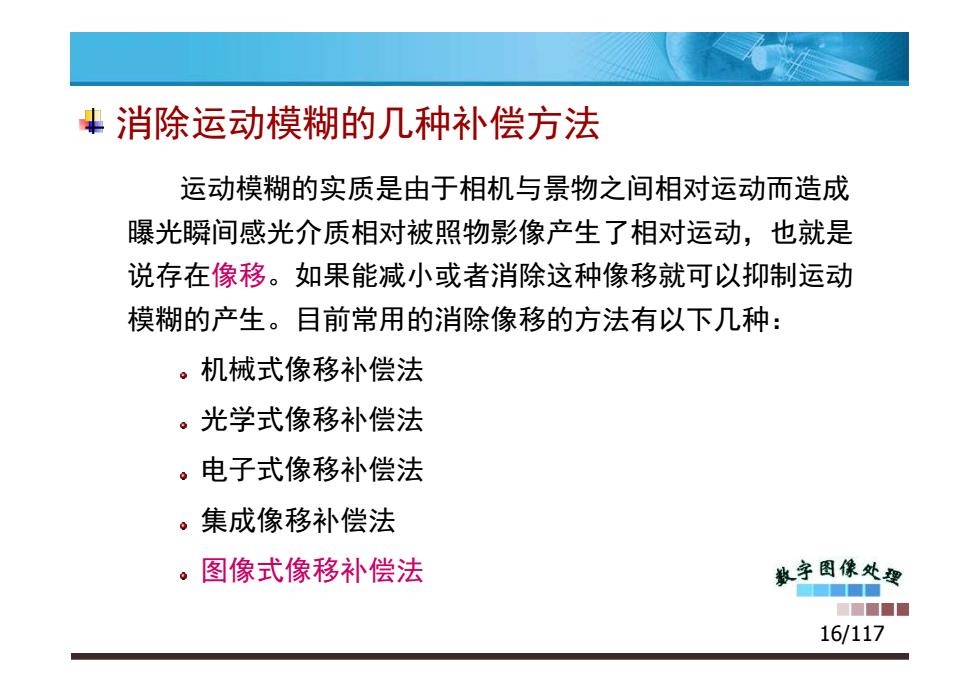

消除运动模糊的几种补偿方法 运动模糊的实质是由于相机与景物之间相对运动而造成 曝光瞬间感光介质相对被照物影像产生了相对运动，也就是 说存在像移。如果能减小或者消除这种像移就可以抑制运动 模糊的产生。目前常用的消除像移的方法有以下几种： 。机械式像移补偿法 。光学式像移补偿法 。电子式像移补偿法 。集成像移补偿法 。图像式像移补偿法 数字图像处要 ■■面 ■■■ 16/117
消除运动模糊的几种补偿方法 运动模糊的实质是由于相机与景物之间相对运动而造成 曝光瞬间感光介质相对被照物影像产生了相对运动，也就是 说存在像移。如果能减小或者消除这种像移就可以抑制运动 模糊的产生。目前常用的消除像移的方法有以下几种： 16/117 机械式像移补偿法 光学式像移补偿法 电子式像移补偿法 集成像移补偿法 图像式像移补偿法

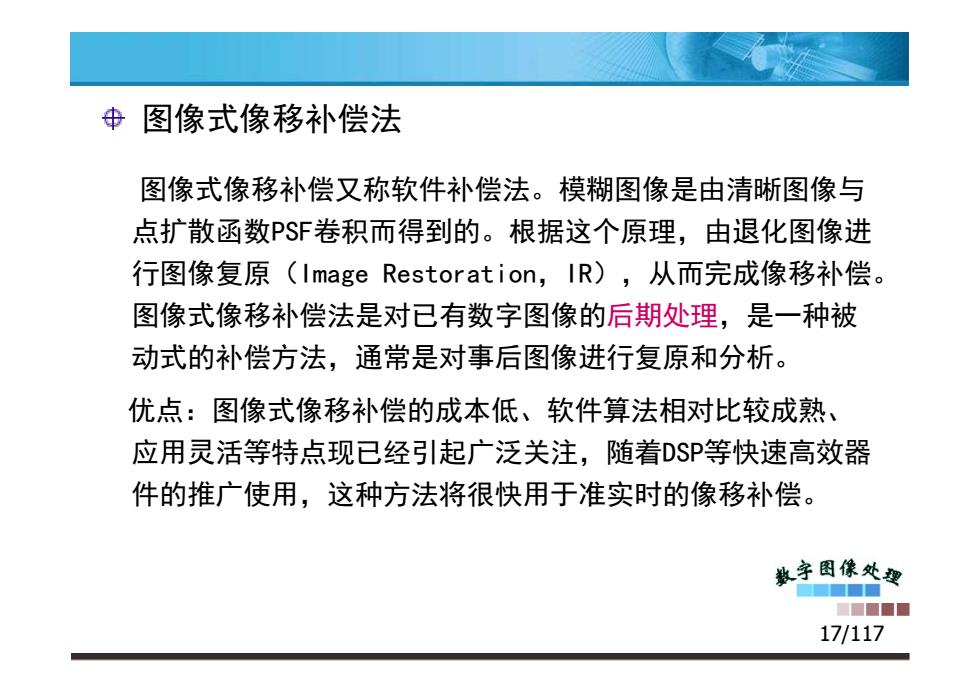

图像式像移补偿法 图像式像移补偿又称软件补偿法。模糊图像是由清晰图像与 点扩散函数PSF卷积而得到的。根据这个原理，由退化图像进 行图像复原（Image Restoration,IR),从而完成像移补偿。 图像式像移补偿法是对已有数字图像的后期处理，是一种被 动式的补偿方法，通常是对事后图像进行复原和分析。 优点：图像式像移补偿的成本低、软件算法相对比较成熟、 应用灵活等特点现已经引起广泛关注，随着DSP等快速高效器 件的推广使用，这种方法将很快用于准实时的像移补偿。 激字图像处爱 ■■面■■ 17/117
图像式像移补偿法 图像式像移补偿又称软件补偿法。模糊图像是由清晰图像与 点扩散函数PSF卷积而得到的。根据这个原理，由退化图像进 行图像复原（Image Restoration，IR），从而完成像移补偿。 图像式像移补偿法是对已有数字图像的后期处理，是一种被 动式的补偿方法，通常是对事后图像进行复原和分析。 17/117 优点：图像式像移补偿的成本低、软件算法相对比较成熟、 应用灵活等特点现已经引起广泛关注，随着DSP等快速高效器 件的推广使用，这种方法将很快用于准实时的像移补偿

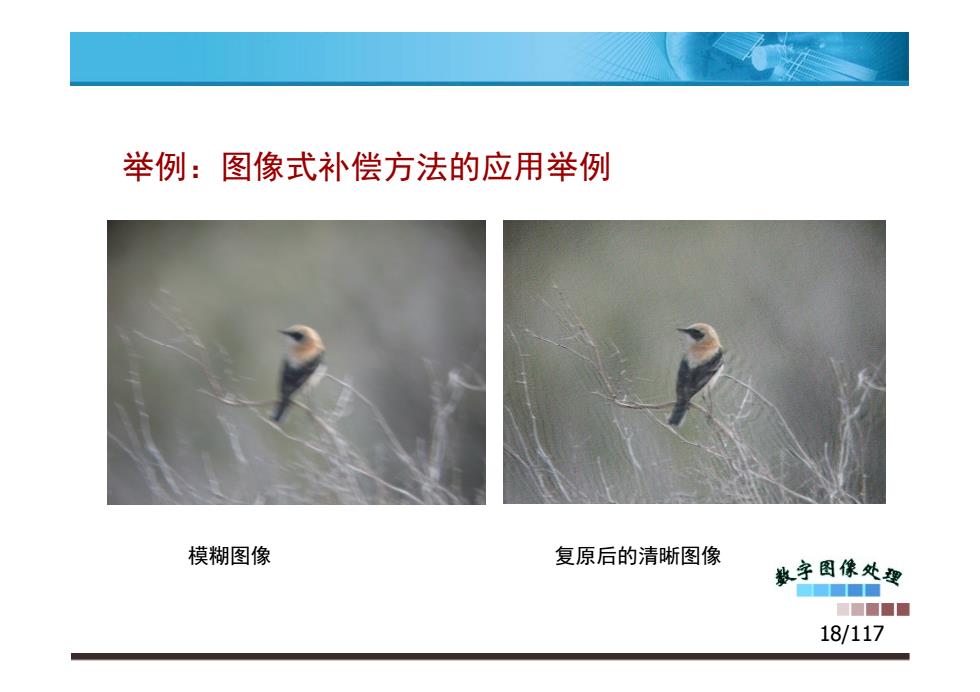

举例：图像式补偿方法的应用举例 模糊图像 复原后的清晰图像 数字图像处要 ■■■■ ■■■厨题 18/117
举例：图像式补偿方法的应用举例 18/117 模糊图像 复原后的清晰图像

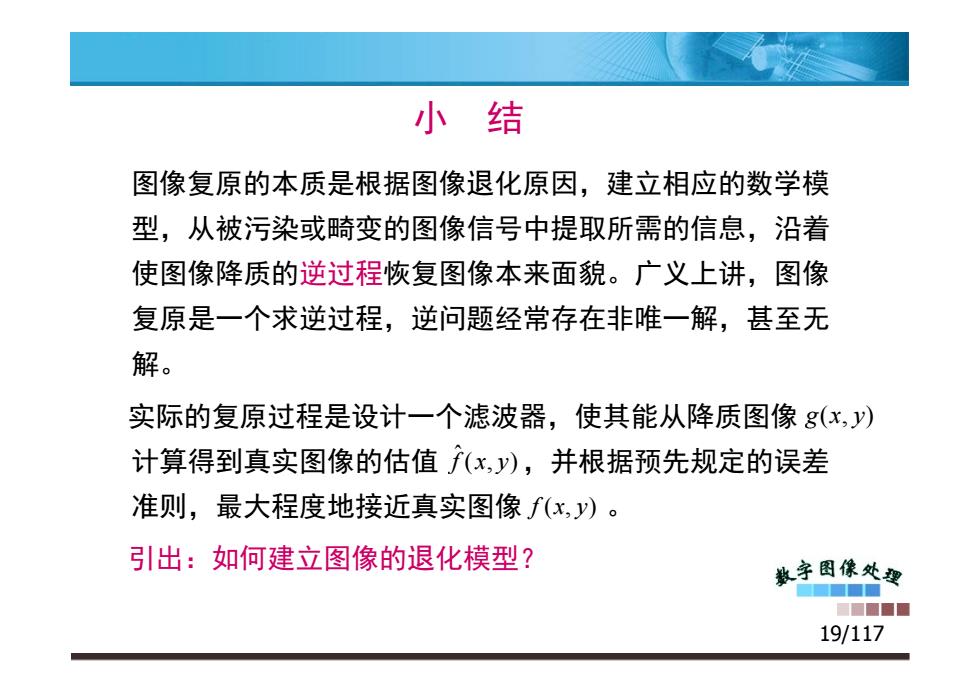

小结 图像复原的本质是根据图像退化原因，建立相应的数学模 型，从被污染或畸变的图像信号中提取所需的信息，沿着 使图像降质的逆过程恢复图像本来面貌。广义上讲，图像 复原是一个求逆过程，逆问题经常存在非唯一解，甚至无 解。 实际的复原过程是设计一个滤波器，使其能从降质图像g(x,y) 计算得到真实图像的估值(x,y),并根据预先规定的误差 准则，最大程度地接近真实图像(x,y)。 引出：如何建立图像的退化模型？ 数字图像处要 ■■■■ ■■■■ 19/117
图像复原的本质是根据图像退化原因，建立相应的数学模 型，从被污染或畸变的图像信号中提取所需的信息，沿着 使图像降质的逆过程恢复图像本来面貌。广义上讲，图像 复原是一个求逆过程，逆问题经常存在非唯一解，甚至无 小 结 19/117 解。 实际的复原过程是设计一个滤波器，使其能从降质图像 计算得到真实图像的估值 ，并根据预先规定的误差 准则，最大程度地接近真实图像 。 引出：如何建立图像的退化模型？ g x y ( , ) f x y ( , ) ˆ f x y ( , )

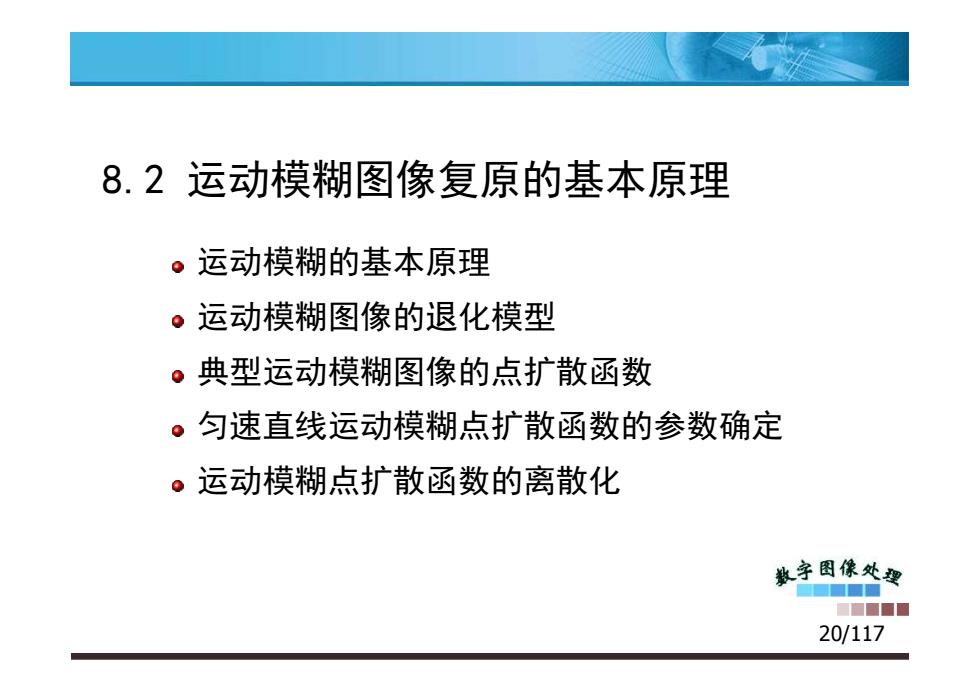

8.2运动模糊图像复原的基本原理 。运动模糊的基本原理 。运动模糊图像的退化模型 。典型运动模糊图像的点扩散函数 。匀速直线运动模糊点扩散函数的参数确定 。运动模糊点扩散函数的离散化 数字图像处要 ■■面 ■■■ 20/117
8.2 运动模糊图像复原的基本原理 运动模糊的基本原理 运动模糊图像的退化模型 20/117 典型运动模糊图像的点扩散函数 匀速直线运动模糊点扩散函数的参数确定 运动模糊点扩散函数的离散化
