三维建模一建立参考特征 基准轴Datum Axis 基准轴 创建相对基准轴选项 point and direction,.由一点 约束 一方向确定基准轴 > two points,由两点确定基准 轴 子 > point on curve,由曲线上的 确定 应用 取消 一点确定基准轴，分别有：切 向量、主法向量和从法向量 inferred,系统根据约束确定基 准轴。 上游充通大粤 Shanghai Jlao Tong University
创建相对基准轴选项 ➢ point and direction,由一点 一方向确定基准轴 ➢ two points, 由两点确定基准 轴 ➢ point on curve, 由曲线上的 一点确定基准轴，分别有：切 向量、主法向量和从法向量 ➢ inferred,系统根据约束确定基 准轴。 三维建模—建立参考特征 基准轴 Datum Axis

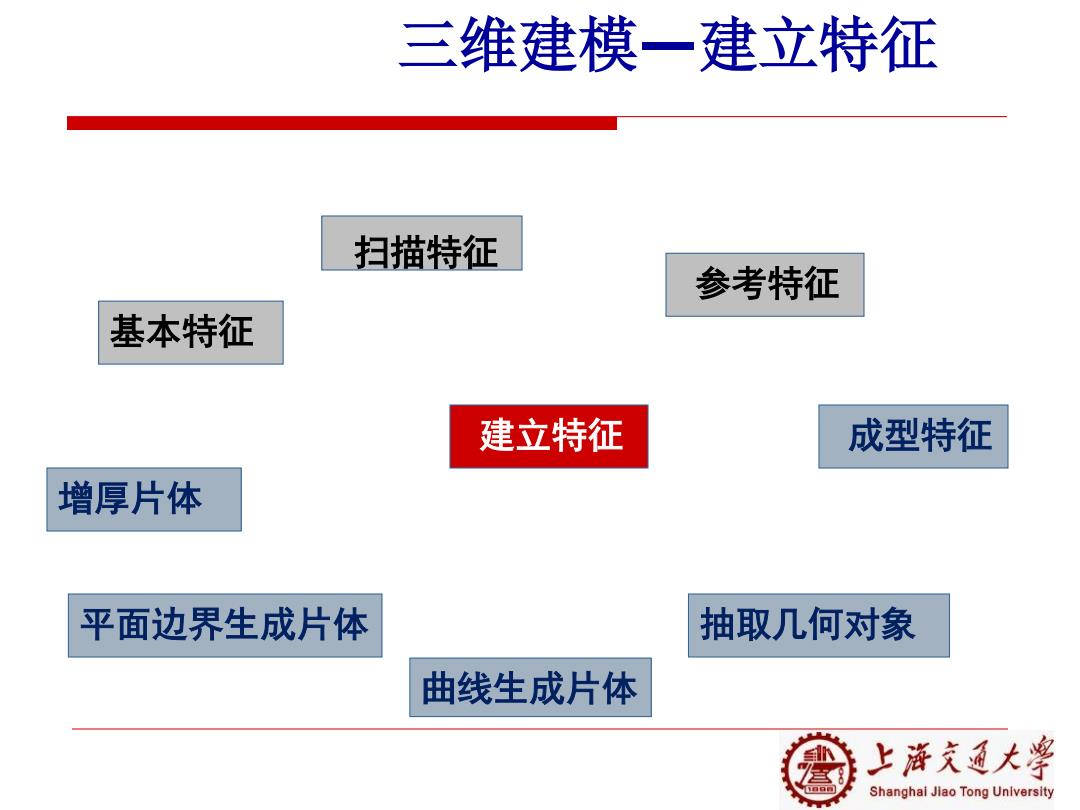

三维建模一建立特征 扫描特征 参考特征 基本特征 建立特征 成型特征 增厚片体 平面边界生成片体 抽取几何对象 曲线生成片体 上游充道大粤 Shanghai Jlao Tong University
建立特征 平面边界生成片体 抽取几何对象 基本特征 扫描特征 参考特征 增厚片体 成型特征 曲线生成片体 三维建模—建立特征
三维建模一建立成型特征 成型特征种类 Eile Edit View Insert Format Tools Assemblies Information Analysis Preferences Window) Help 2strt■3 自X Unite... Datum Draft Edge Chamfer Shell Hole Trim plane... Blend Body 8 Tebuler Parts Import Auto Export Note List Attrib.+· Balloon ☑ D D 0 Sketch Extrude Revolve Swept Tube Hole Boss Pocket Pad Groove Dart Block Cylinder Cone Sphere 定位：Positioning 孔：Hole 成型特征 凸台：Boss 型腔： Pocket 凸垫：Pad 键槽：Slot 沟槽： Groove Shanghai Jlao Tong University
成型特征 定位：Positioning 孔：Hole 凸台：Boss 型腔：Pocket 凸垫: Pad 键槽: Slot 沟槽: Groove 三维建模—建立成型特征 成型特征种类
三维建模一建立成型特征 目标体是指特征定 位时，所利用的参 成型特征的安放 考对象（曲线或曲 线上的控制点、实 成形特征用于添加结构细节到模型上，它仿真零件粗加工过程。这些特征包栝： 体边缘线或实体上 的顶点)所在的实 加材料到目标实体凸台，凸垫。 体，这些实体是已 从目标实体减去材料孔， 键槽，腔和沟槽。 经存在的，是已存 用户定义特征(User Defined Feature)它们可以添加到目标实体， 模型实体或模型实 或从目标实体减去。 体上的一部分。 工具体是指被定位 安放表面 的特征，利用工具 所有成形特征需要一安放表面Placement Face)。对大多数成形特来说安放表面 体上的对象，（边缘 必须是平面的（除去通用凸垫General Pad和通用腔General Pocket外）。对沟槽来 线、顶点、草图曲 说安放表面必须是柱面或锥面。 线或草图曲线上的 安放表面通常是选择已有实体的表面，如果没有平表面可用作安放表面。可以使 控制点)相对于目 用基准平面作为安放表面。 标体上的对象（即 特征是正交于安放表面建立的。而且与安放表面相关联。 参考对象)来确定 个定位尺寸。 上酒入通大学 Shanghai Jlao Tong University
➢ 目标体是指特征定 位时，所利用的参 考对象（曲线或曲 线上的控制点、实 体边缘线或实体上 的顶点）所在的实 体，这些实体是已 经存在的，是已存 模型实体或模型实 体上的一部分。 ➢ 工具体是指被定位 的特征，利用工具 体上的对象（边缘 线、顶点、草图曲 线或草图曲线上的 控制点）相对于目 标体上的对象（即 参考对象）来确定 一个定位尺寸。 三维建模—建立成型特征 成型特征的安放
三维建模一建立成型特征 水平参考 安放外形 安放表面 安放表面 Shanghai Jiao Tong University
三维建模—建立成型特征
