计算机辅助技术 计算机绘图尤其是三维建模，使设计表达发生了重大 变化，生产模式也产生巨大变革。 虚拟样机技术：如虚拟装配，在三维模型上加尺寸精 度控制，在没有真正装配之前，将现场测量数据、三 维几何数模、尺寸控制要素融合在三维场景进行装配 前预分析，做到一次装配成功。 通大学 Shanghai Jiao Tong University
计算机绘图尤其是三维建模，使设计表达发生了重大 变化，生产模式也产生巨大变革。 虚拟样机技术：如虚拟装配，在三维模型上加尺寸精 度控制，在没有真正装配之前，将现场测量数据、三 维几何数模、尺寸控制要素融合在三维场景进行装配 前预分析，做到一次装配成功。 计算机辅助技术

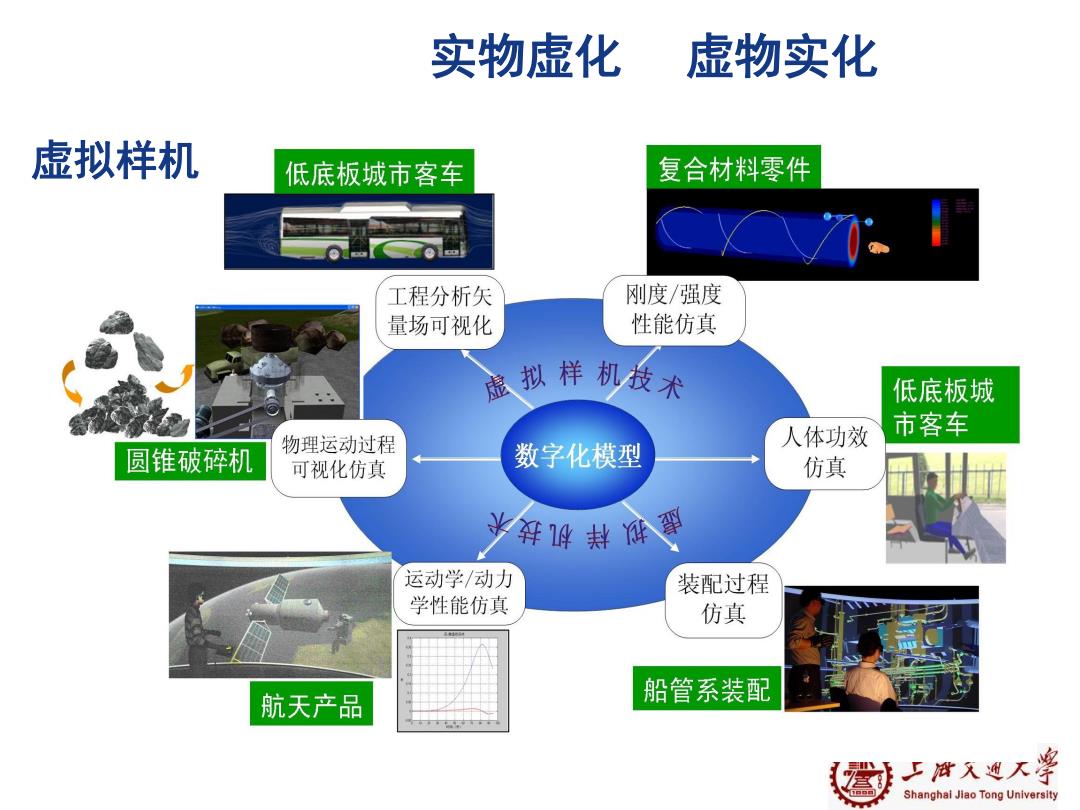

实物虚化 虚物实化 虚拟样机 低底板城市客车 复合材料零件 工程分析矢 刚度/强度 量场可视化 性能仿真 虚 拟样机技术 低底板城 人体功效 市客车 物理运动过程 圆锥破碎机 可视化仿真 数字化模型 仿真 年咿#牌零 运动学/动力 装配过程 学性能仿真 仿真 航天产品 船管系装配 上用元也人学 Shanghai Jiao Tong University
虚拟样机 实物虚化 虚物实化

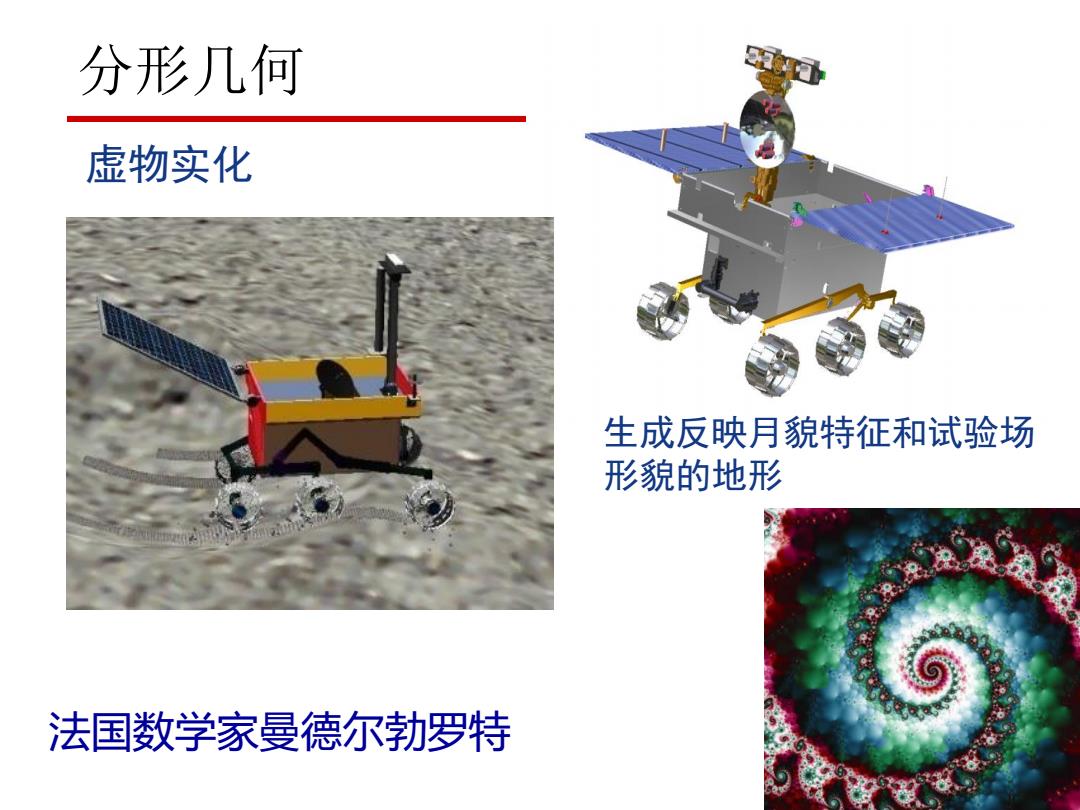

分形几何 虚物实化 生成反映月貌特征和试验场 形貌的地形 法国数学家曼德尔勃罗特
虚物实化 生成反映月貌特征和试验场 形貌的地形 分形几何 法国数学家曼德尔勃罗特

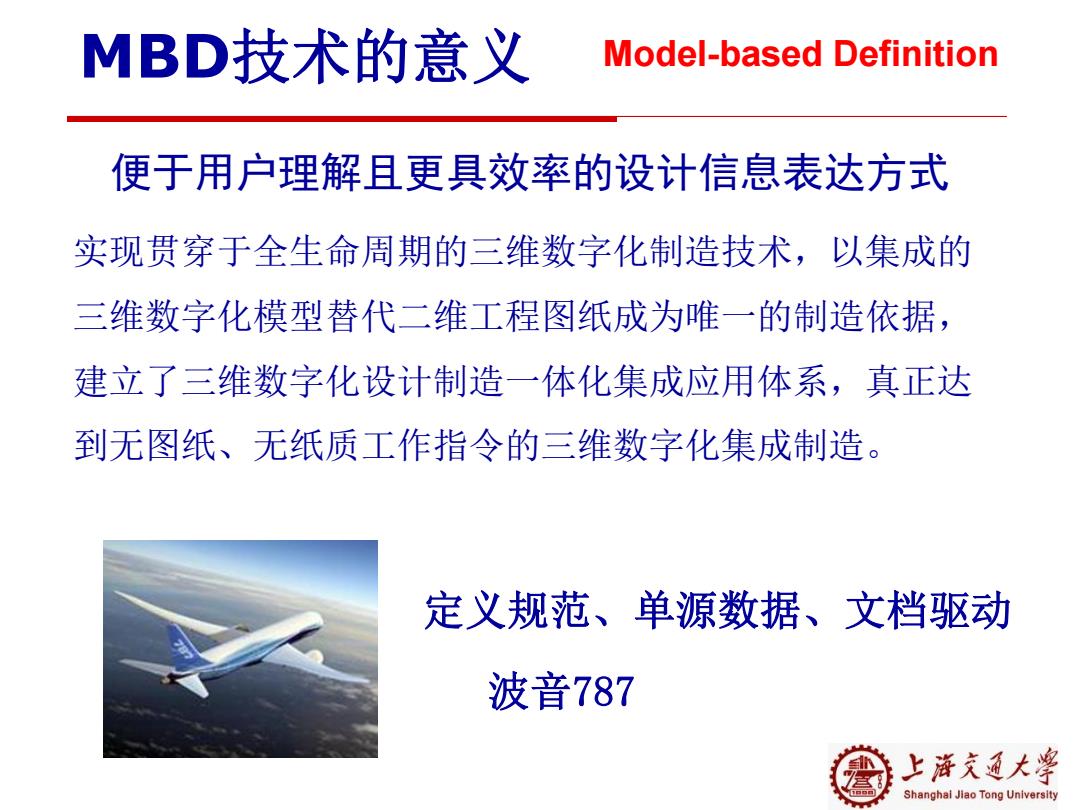

MBD技术的意义 Model-based Definition 便于用户理解且更具效率的设计信息表达方式 实现贯穿于全生命周期的三维数字化制造技术，以集成的 三维数字化模型替代二维工程图纸成为唯一的制造依据， 建立了三维数字化设计制造一体化集成应用体系，真正达 到无图纸、无纸质工作指令的三维数字化集成制造。 定义规范、单源数据、文档驱动 波音787 上海文通大 Shanghai Jiao Tong University
MBD技术的意义 实现贯穿于全生命周期的三维数字化制造技术，以集成的 三维数字化模型替代二维工程图纸成为唯一的制造依据， 建立了三维数字化设计制造一体化集成应用体系，真正达 到无图纸、无纸质工作指令的三维数字化集成制造。 定义规范、单源数据、文档驱动 波音787 便于用户理解且更具效率的设计信息表达方式 Model-based Definition
MBD模型 MBD装配模型 注释 MBD零件模型 属性 注释 设计模型 属性 几何模型 补充模型 几何元素 上游文夏大学 Shanghai Jiao Tong University
