完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 3)三级构造一背斜和向斜等 这是含油气盆地内最普遍、最发育的构造形迹。 (1)背斜 是油气赖以聚集的一种最基本、最重要和最普遍 的圈闭形式。 (2)向斜 在向斜的合适部位，也可以形成可供开采的油气 藏。近几年来，向斜油气藏已越来越被大家重视
构造地质学 3）三级构造—背斜和向斜等 这是含油气盆地内最普遍、最发育的构造形迹。 （1）背斜 是油气赖以聚集的一种最基本、最重要和最普遍 的圈闭形式。 （2）向斜 在向斜的合适部位，也可以形成可供开采的油气 藏。近几年来，向斜油气藏已越来越被大家重视
光性超职出技术学院 Karamay Vocational Technical College 构造地质学 二、准噶尔盆地构造简介 图 075150km 04 ●8 坦 板 图例注释 盆地 区域构造位置 达尔特断裂 亚 合 克拉美 线 湖 米什断裂 95
构造地质学 区 域 构 造 位 置 觉罗塔格构造 带 博格达陆间裂谷褶皱 带 二、准噶尔盆地构造简介
完丛超旅职出技术学院 aramay Vocational Technical College 构造地质学 准噶尔盆地双重基底结构 前寒武结晶基底和古生界浅变质基底 克见阶 马桥凸起数并一 南起中 深度 (km) 10 T+P (+TP P(P-C.C 古生界浅变质基 20 PZ,+D+C 杯i 30 火山岩 前寒武结晶基底 图 网海西期基底 前寒武基底 北部地区基底 50 根据航磁资料，盆地地壳有两个磁性界面。上界面相当于上古生界中磁 性地层的顶面。根据盆地周边岩石磁性，下古生界及上元古界磁性都比较弱， 难以形成磁性界面，只有更老的太古界和下元古界磁性比较强，可以形成磁 性界面，因此，下磁性界面为太古界及下元古界结晶基底的顶面
构造地质学 准噶尔盆地双重基底结构 前寒武结晶基底和古生界浅变质基底 古生界浅变质基底 前寒武结晶基底 根据航磁资料，盆地地壳有两个磁性界面。上界面相当于上古生界中磁 性地层的顶面。根据盆地周边岩石磁性，下古生界及上元古界磁性都比较弱， 难以形成磁性界面，只有更老的太古界和下元古界磁性比较强，可以形成磁 性界面，因此，下磁性界面为太古界及下元古界结晶基底的顶面

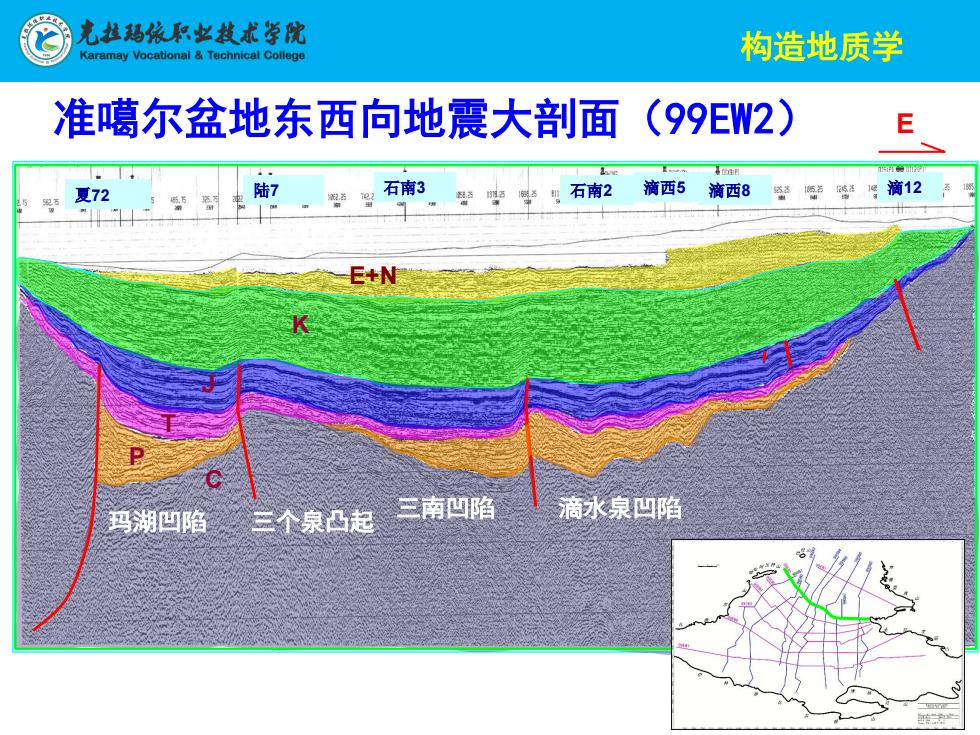

光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 准噶尔盆地东西向地震大剖面（99EW2) E 夏72 陆7 石南3 四5石南2 滴西5 滴西8 度滴12 E+N 玛湖凹陷 泉起 三南凹陷 滴水泉凹陷
构造地质学 准噶尔盆地东西向地震大剖面（99EW2） E 夏 陆7 石南3 72 石南2 滴西5 滴西8 滴12 三个泉凸起 三南凹陷 K T P C J 玛湖凹陷 E+N 滴水泉凹陷

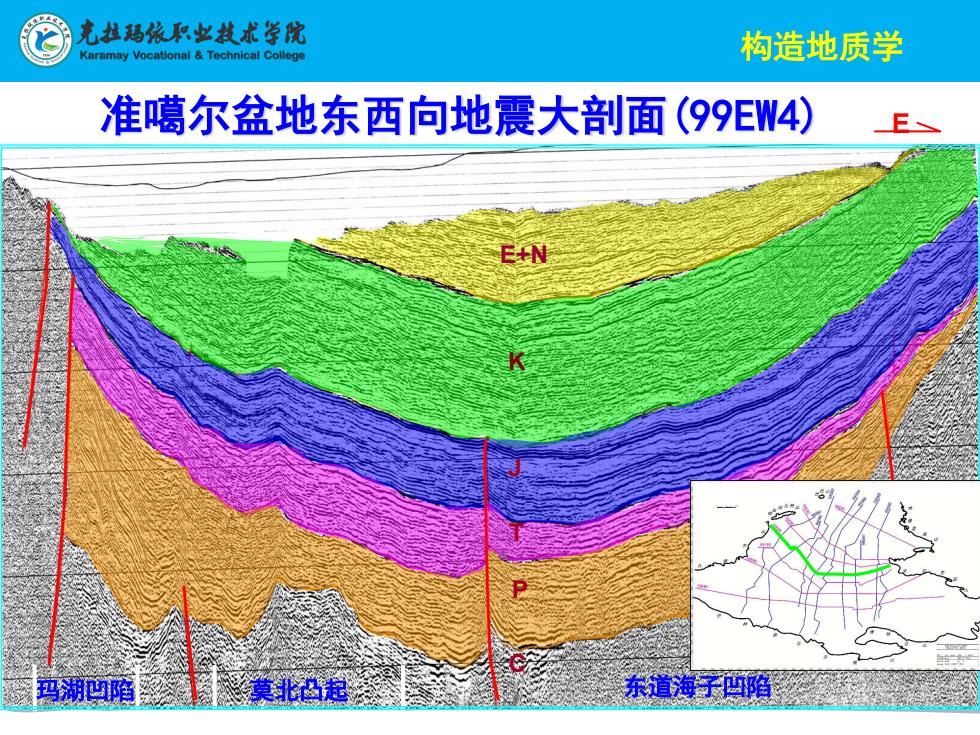

完丛超依职出技术学院 Karamay Vocational Technical College 构造地质学 准噶尔盆地东西向地震大剖面(99EW4) E 玛湖陌 莫北凸起 东道海子四陷
构造地质学 准噶尔盆地东西向地震大剖面(99EW4) E 玛湖凹陷 莫北凸起 东道海子凹陷 E+N K T P C J
