Xidian Univ. 冲突分解算法 设在冲突分解区间，平均需要E时隙完成分 组的冲突分解，使得两个分组均传输成功： 刚=2x3+3xc产++kx×(+… 2×t1-22×分-22-2=3 平均需要3个时隙才能成功发送2个分组。因而 在冲突分解的过程中，通过率为23。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 6 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 冲突分解算法 – 设在冲突分解区间，平均需要E[t]时隙完成分 组的冲突分解，使得两个分组均传输成功 ： – 平均需要3个时隙才能成功发送2个分组。因而 在冲突分解的过程中，通过率为 2/3。 2 1 1 2 1 11 1 [ ] 2 ( ) 3 ( ) .. ( ) 22 2 1 11 1 ( ) 2( ( ) ) 2(2 ) 3 2 22 2 k k i k i E t k k i − ∞ ∞ − = = =× +× ++× + = × = × −= −= ∑ ∑
Xidian Univ 冲突分解算法 例4.2说明了，通过冲突分解可以有效的提高系统的 通过率。有很多方法可以决定碰撞节点如何进行重 传。下面我们给出两种具体的冲突分解算法： ■树形分裂算法(Tree Splitting Algorithm) ·先到先服务(FCFS Splitting Algorithm)分裂算 法 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 7 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 冲突分解算法 例4.2说明了，通过冲突分解可以有效的提高系统的 通过率。有很多方法可以决定碰撞节点如何进行重 传。下面我们给出两种具体的冲突分解算法： 树形分裂算法（Tree Splitting Algorithm） 先到先服务（FCFS Splitting Algorithm）分裂算 法
Xidian Univ. 4.4.1树形分裂算法 Broadband Wireless Communications Laboratory,Xidian University 8
Broadband Wireless Communications Laboratory, Xidian University 8 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 4.4.1 树形分裂算法

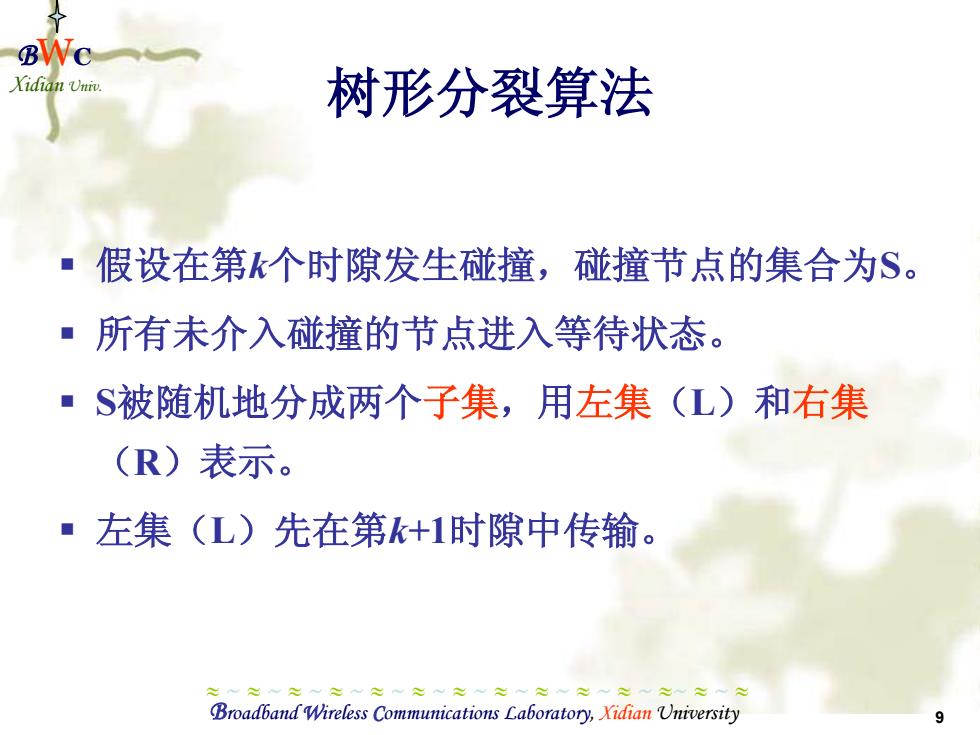

Xidian Univ. 树形分裂算法 ■假设在第k个时隙发生碰撞，碰撞节点的集合为S。 ·所有未介入碰撞的节点进入等待状态。 S被随机地分成两个子集，用左集(L)和右集 (R)表示。 ■左集（L)先在第k+1时隙中传输。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 9 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 假设在第k个时隙发生碰撞，碰撞节点的集合为S。 所有未介入碰撞的节点进入等待状态。 S被随机地分成两个子集，用左集（L）和右集 （R）表示。 左集（L）先在第k+1时隙中传输。 树形分裂算法
Xidian Univ. 树形分裂算法 如果第k+1时隙中传输成功或空闲，则R在第k+2个时隙中 传输。 ■如果在第k+1时隙中发生碰撞，则将L再分为左集(LL) 和右集(LR),LL在第k+2时隙中传输。 ■如果第k+2时隙中传输成功或空闲，则LR在第k+3个时隙 中传输。 ■依次类推，直至集合S中所有的分组传输成功。 从碰撞的时隙（第k个时隙）开始，直至$集合中所有分组 成功传输结束的时隙称为一个冲突分解期(CP)。 Broadband Wireless Communications Laboratory,Xidian University 10
Broadband Wireless Communications Laboratory, Xidian University 10 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 树形分裂算法 如果第k+1时隙中传输成功或空闲，则R在第k+2个时隙中 传输。 如果在第k+1时隙中发生碰撞，则将L再分为左集（LL） 和右集（LR），LL在第k+2时隙中传输。 如果第k+2时隙中传输成功或空闲，则LR在第k+3个时隙 中传输。 依次类推，直至集合S中所有的分组传输成功。 从碰撞的时隙（第k个时隙）开始，直至S集合中所有分组 成功传输结束的时隙称为一个冲突分解期（CRP）
