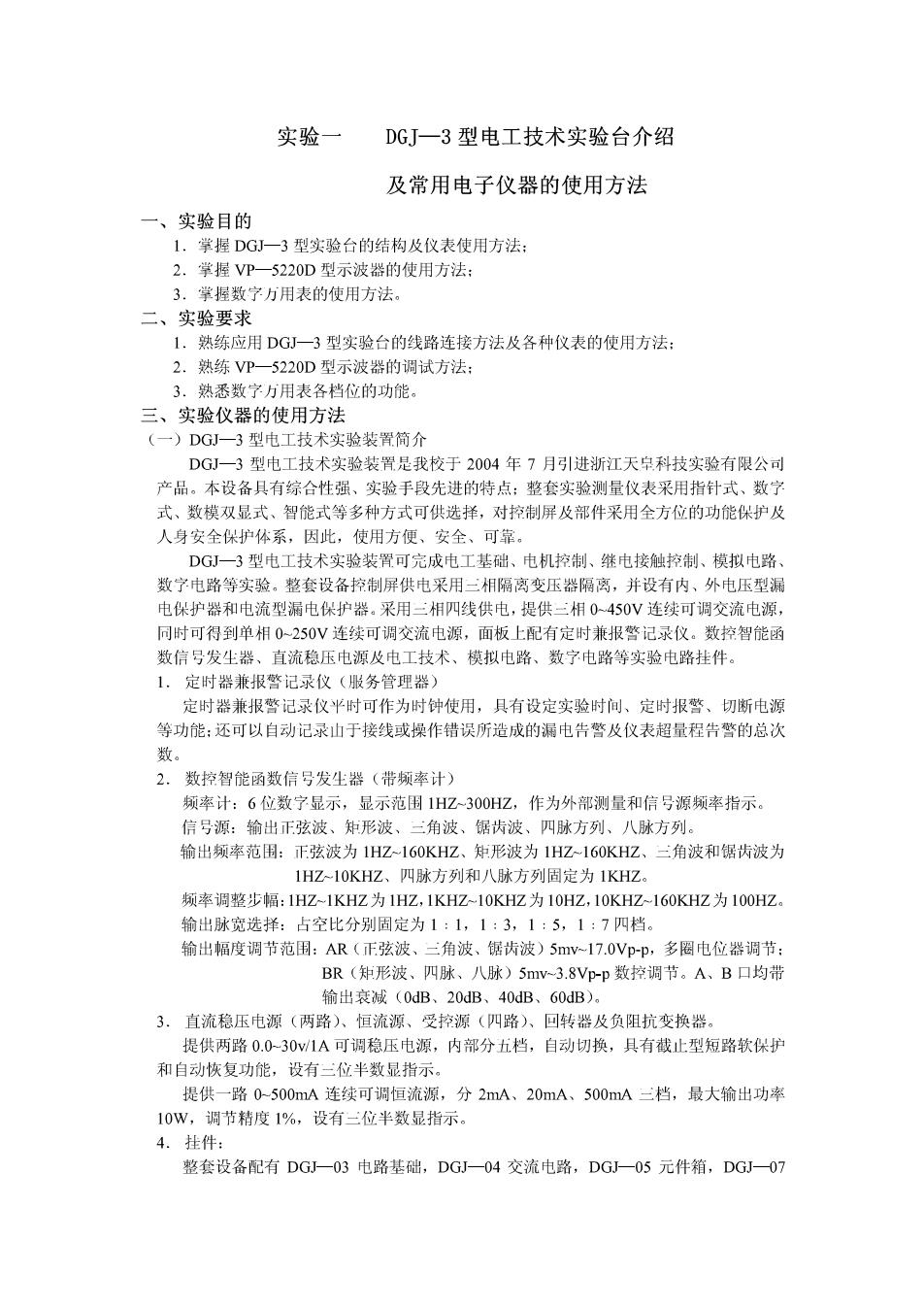

实验一DGJ一3型电工技术实验台介绍 及常用电子仪器的使用方法 一、实验目的 1.掌握DG一3型实验台的结构及仪表使用方法： 2.掌握VP一5220D型示波器的使用方法： 3。堂层数学力用表的使用方法 二、 实验要求 1.熟练应用DG一3型实验台的线路连接方法及各种仪表的使用方法： 2.熟练VP一5220D型示波器的调试方法： 3.熟悉数字力用表各档位的功能。 二、实哈仪器的使用方法 DG一3型电工技术实验装骨筒介 一3型电工技术实验装置是我校于2004年7月引进浙江天阜科技实验有限公可 产品。本设备具有综合性强、实验手段先进的特点：整套实验测量仪表采用指针式、数字 式、数模双显式、智能式等多种方式可供选样，对控制屏及部件采用全方位的功能保护及 人身安全侯护体系。因此，使用方便、安全、可靠 DG一3型电工技术实验装置可完成电工基础、电机控制、继电接触控制、模拟电路 数电路等实验。整套设备控制屏供电采用 相隔离变压器隔离，并设有内、外电压型 电保护器和电流型漏电保护器。采用三相四线供电，提供三相0450V连续可调交流电源， 同时可得到单相0250V连续可调交流电源，面板上配有定时兼报警记采仪。数控智能函 数信号发生器、直流稳压电源及电工技术、模拟电路、数字电路等实验电路挂件 ,定时器兼报警记录仪（服务管理器） 定时器兼报警记录仪 平时可作为时钟使用，具有设定实验时间 定时 报 切断电源 等功能：还可以自动记录山于接线或操作错误所造成的漏电告警及仪表超量程告警的总次 2.数控智能函数信号发生器（带频率计） 知率计：6位激字显示，显示范围1HZ300日Z,作为外部测量和信号源知率指示。 信号源 输出下弦波、知形波、三角波、锯齿波、四脉方列 八脉方列 输出频率范围：F弦波为1HZ~160KHZ、知形波为1HZ~160KHZ 二角波和锯齿波为 1HZ-10KHZ、四脉方列和八脉方列固定为1KHZ 频*调整步幅：1HZ~IKHZ为1HZ,1KHZ~10KHZ为10HZ,10KHZ~160KHZ为100HZ。 输出脉宽选择：占空比分别固定为1：1,1：3,1：5,1：7四档。 输出幅度调节范围：AR(正弦波、三角波、锯齿波)5mv-17.0Vp BR(知形波、四脉、八脉)5mv-3.8Vp-p数挖调节。A、B口均带 输出衰减(0dB、20dB、40dB、60dB). 3.直流稳压电源（两路）、恒流源、受控源（四路）入、回转器及负阻抗变换器。 提供两路0.0-30/1A可调稳压电源，内部分五档，自动切换，具有截止型短路软保护 和自动恢复功能，设有一位半数显指示 提供一路0-500m 连 调恒流源 ,分2mA、20mA、500mA档，最大输出功 10W,调节精度1%，设有三位半数显指示。 4.挂件： 整套设备配有DG一03电路基础，DG04交流电路，DG一O5元件箱，DG一07

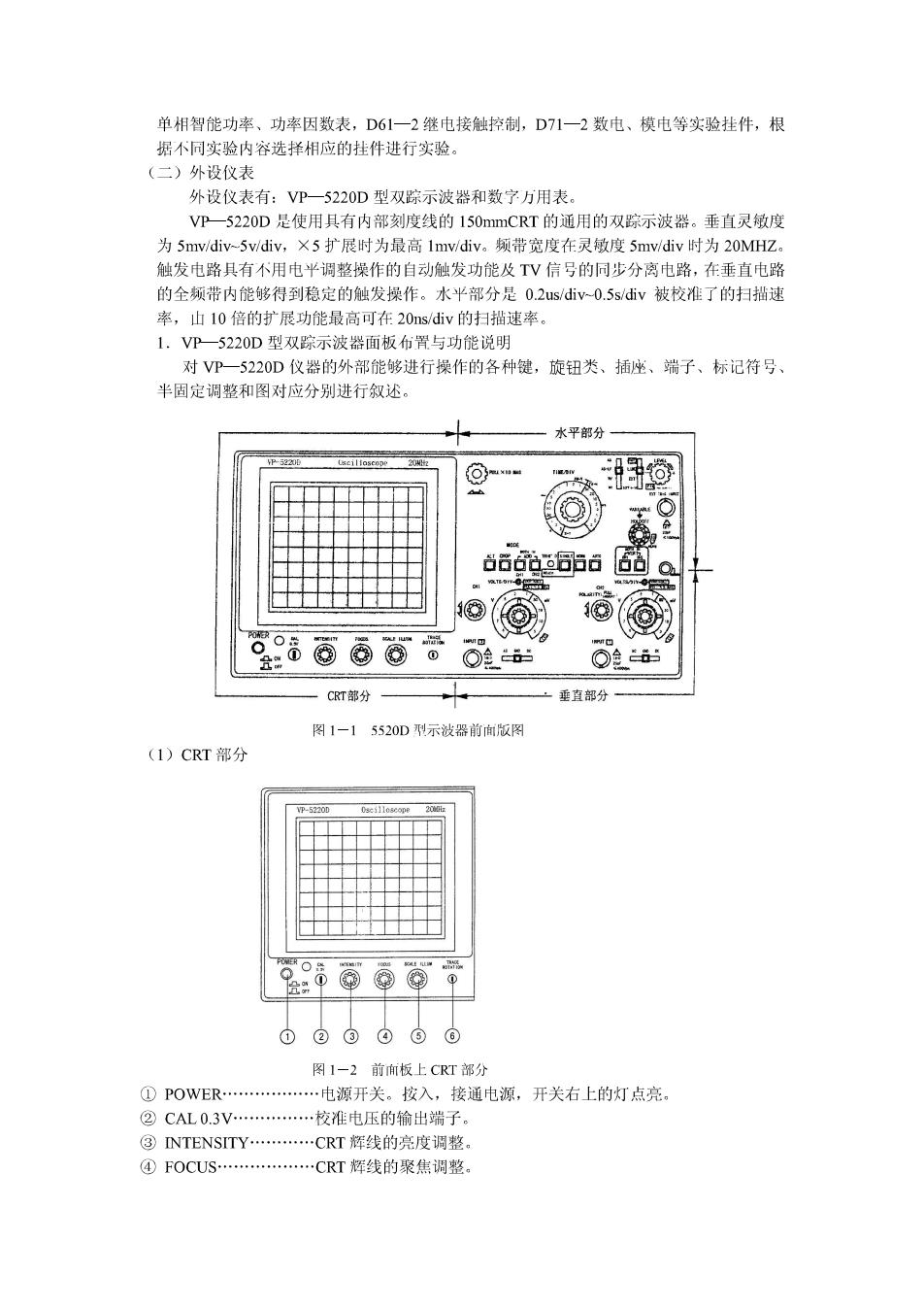

单相智能功率、功率因数表，D61一2继电接触控制，D71一2数电、模电等实验挂件，根 据不同实验内容选择相应的挂件进行实验。 (二)外设仪表 外设仪表有：VP一5220D型双踪示波器和数宁方用表。 VP一5220D是使用具有内部刻度线的150 nmCRT的通用的双踪示波器。垂直灵敏度 为5 nv/div-5vdiv,×5扩展时为最高1 mv/div,频带宽度在灵敏度5 mv/div时为20MHZ. 触发由路且有小不用中华调整作的自动触发功能及TV信号的同步分离由路，在垂直中路 的全频带内能够得到稳定的触发作。水Ψ平部分是0.2 us/div0.5sdv被校准了的扫描速 率，山10倍的扩展功能最高可在20 ns/div的扫描速率 1.VT一5220D型双踪示波器面板布胃与功能说明 对VP一5220D仪器的外部能够进行保作的各种键，旋钮类、插座、端子、标记符号、 半周定调整和图对应分别进行叙述。 水平部分 666的 @③ 8@@可。O 6拉 CT部分 垂直部分 图1一15S20D雅示被器前向版网 (1)CRT部分 ①POWER: ②CAL0.3V 校准电压的输出端子 ③NTENSITYCRT辉线的亮度调整。 ④)FOCUS …CRT辉线的聚焦调整
⑤SCALE ILLUM-…用于管面的刻度照明。沿顺时针方向旋转变亮。 ©TRACE ROTATION…扫描线山地磁等影响发生倾斜时进行调整。 (2) 垂直部分 ⑦⑧⑨⑩① ②▣ ④⑤⑥ 图1一3前向板上垂直部分 ⑦CHI… …能调整CH1的辉线的垂直位 ⑧NPUT CHI 垂直输入信号的端子。作为X一Y示波器使用时，成为X 轴信号的输入端子。 ⑨VOLTS/,DIV…套轴的外侧旋钮。旋转旋钮来改变CH的垂直偏转因数。 ⑩VARIABLE- …套轴的内侧旋钮。便CHΠ的垂直灵敏度连续地变化。 PULLX5 MAG 把被显示的灵敏度降低到12.5以下。拉开旋辄，灵傲度扩大5倍。 ①AC GND DC 选择CH的输入信号和垂直放大器的耦合方式。 AC…用电容阻止输入信号的直流成分，只有交流成分通过。这时，1KHZ 以下的方波明显下垂，使用上必须注意。低频特性约为4HZ(一 3dB). GND- ·放大器的输入回路被接地 DC…输入信号直接进入放大器。 ②CH2 POLARITY…能调整CH2的辉线的垂直位置.拉出旋钮使CH2信号的显示极性反 转。 ③NPUT· 连接CH2垂直输入信号的端子。作为X一Y示波器使用时，为Y轴 信号的输入端子。 AC GND DC…选择CH2的输入信号和垂直放大器的耦合方式。同①。 ⑤VARIABLE…套轴的内侧旋钮。使CH2的垂直灵敏度连续地变化 PULL X 5MAG 把被显示的灵敏度降低到1/25以下。拉开旋钮，灵敏度扩大5倍 ①VOLTS/DIV…套轴的外侧旋钮。旋转旋钮来改变CH2的垂直偏转因数
①垂直工作方式开关选择垂直的工作方式。 CHI- CH1的信号显示在管面上 CH2· CH2的信号显示在管面上 CHOP…是与扫描无关大约以30OKHZ频率相互切换通道的多踪操作，用于 慢扫描的观测。 ALT… …以扫描控制切换涌首的多踪操作，用于快扫播的观测 ADD ·CH、CH2按钮同时按下，CH1和CH2的信号被代数相加后显示在 管面上 (3)水半部分 ① 3⑩②四四 ⑧0⑩吨②的 图1一4前邮板上水平部分 ⑥TRIG'D …绿色灯。在单次扫描时表示为触发信号的等待状念 READY 其它以外的场合表示扫描为触发状念。 ⑩SINGLE …进行单次扫描。还作为单次扫描的复位开关来使用。 ④NORM …只在触发状态下波形显示在管面上，非触发状态下不显示波形。 ①AUTO… …在触发状念下，能稳定显示波形，在非触发状态下，扫描为自激扫 描方式。 ②TIM/DIV.…设定扫描时间因数。在X一Y位上，本仪器作为X一Y示波器进 行工作。 ③内触发信号源开关…是选择内部信号源的开关，触发信号源开关④处在T位背时能 进行3个触发信号的选择」 CHI....... …扫描电路只被CH1信号触发 CH2 …扫描电路只被CH2信号触发 VERT........ ·显示在管面上的信号直接去触发扫描电路 ⑦上…测试用接地端子

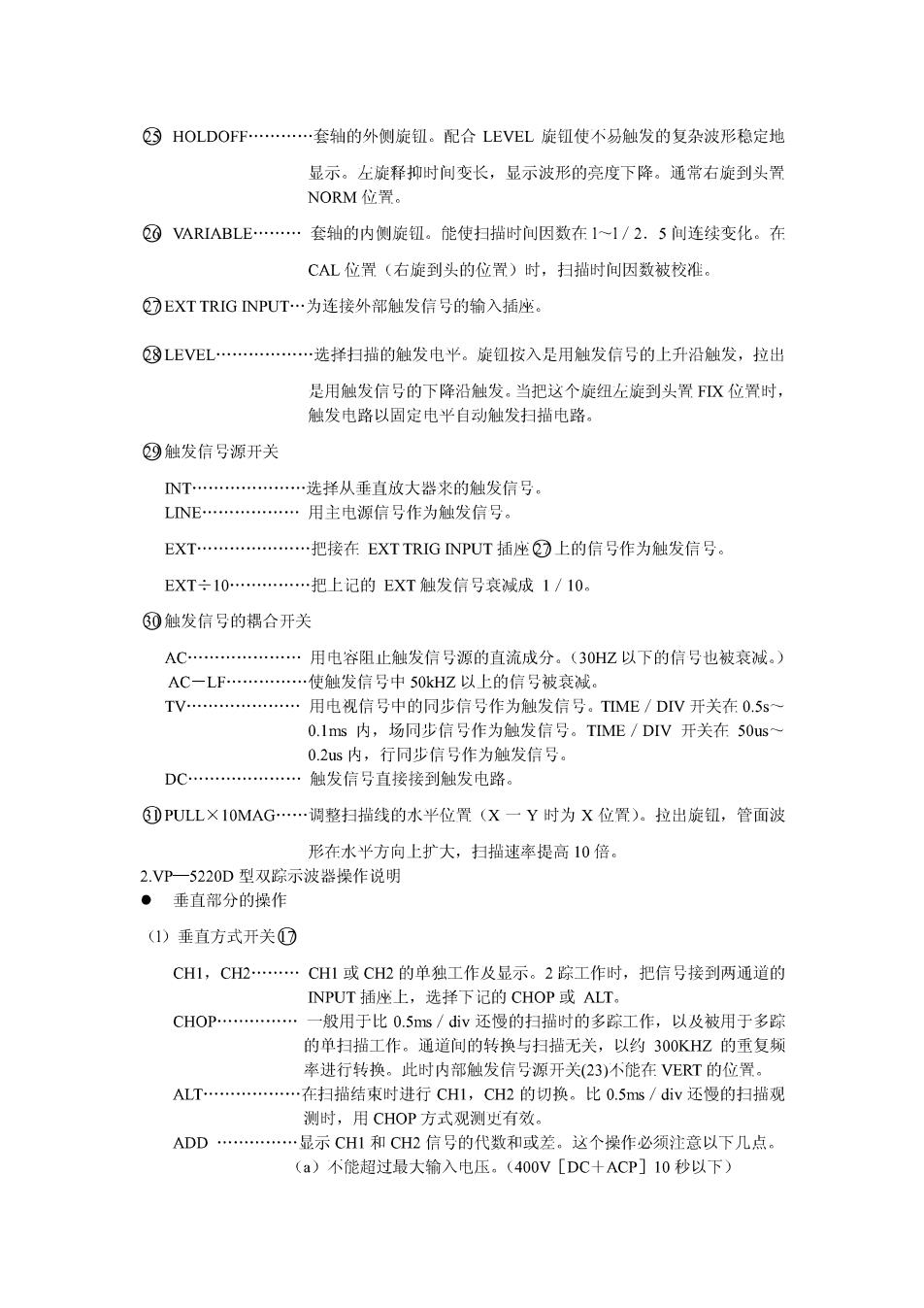

⑤HOLDOFF-…套轴的外侧旋钮。配合LEVEL旋钮使不易触发的复杂波形稳定地 显示。左旋释抑时间变长，显示波形的亮度下降。通常右旋到头肖 NORM位. ④VARIABLE.…套轴的内侧旋钮。能使扫描时间因数在1一1/2.5间连续变化。在 CAL位置（右旋到头的位置）时，扫描时间因数被校准。 ⑦EXT TRIG INPUT-…为连接外部触发信号的输入插座， 图LEVEL…选择扫措的触发电平。旋纽按入是用触发信号的上升沿触发，拉出 是用熊发信号的下降沿触发。当把这个旋纽左旋到头咒℉X位置时， 触发电路以圈定电平自动触发扫描电路。 四触发信号源开关 NT…选择从垂直放大器来的触发信号。 LNE*…用主电原信号作为触发信号。 EXT. 把接在EXT TRIG INPUT插座⑦上的信号作为触发信号。 EXT÷10… …把上记的EXT触发信号衰减成1/10 ①触发信号的耦合开关 AC....... …用电容阻止触发信号源的直流成分。(30HZ以下的信号也被衰诚.) AC一LF…使触发信号中50kHZ以上的信号被衰减。 Tv. 用电虎信号中的同步信号作为触发信号。TME/DV开关在0.5s 0.1ms内，场同步信号作为触发信号。TME/DIV开关在.50us 0.2s内，行同步信号作为触发信号。 DC… 触发信号直接接到触发电路。 ①PULL×1OMAG…调整扫描线的水平位置(X一Y时为X位置).拉出旋钮，管面波 形在水Ψ方向上扩大，扫描速率提高10倍。 2.VP一5220D型双踪示波器操作说明 ·垂直部分的操作 (1)垂直方式开关① CHI,CH2 CH1或CH卫的单独工作及显示。2踪工作时，把信号接到两通道的 NPUT插坐上，远择下记的CHOP或ALT。 CHOp4*… 一般用于比0.5s/div还慢的扫描时的多踪工作，以及被用于多踪 的单扫描工作。通道间的转换与扫描无关，以约30OKHZ的重复频 率进行转换。此时内部触发信号源开关(23)不能在VERT的位置。 布扫描结束时进行CH1,CH2的切换，比05s/d 还馒的扫描观 测时，用CHOP方式观测史有效。 ADD…显示CH1和CH2信号的代数和或差。这个操作必须注意以下几点。 (a)不能超过最大输入电压。(400V[DC十ACP]10秒以下)
